| Brand Name: | Tianniu |
| Model Number: | AVシリーズ |
| MOQ: | 1 PCS |
| 価格: | negotiable |
| Delivery Time: | 5-10Working幾日 |
| Payment Terms: | T/T、ウェスタン・ユニオン、MoneyGram、L/C、D/A、D/P |

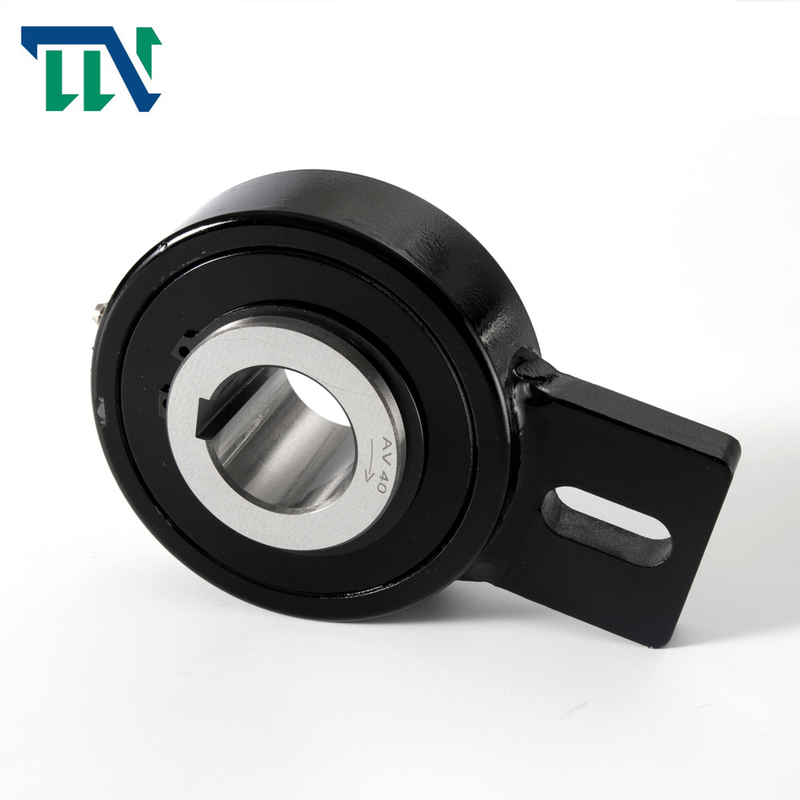

AVシリーズ1つの方法ローラーのタイプ バックストップのクラッチ軸受け
生産の紹介
構造:AVはローラーのタイプ惰性で動くである。それは低い回転速度のための明白な軸受けによってはめ込み式、集中させて、および盾によって保護される金属迷路シールを使用して密封されて。
適用:バックストップとして主に使用されて、労働環境は漁業の機械類のような高湿度である。
パッケージの細部:放射状の球形の明白な軸受けは油を差される、縦か水平姿勢に取付けること準備ができた渡されたグリースである。
•密集した、信頼性が高く、そして十分にはめ込み式設計。
•68-411mmのシャフトの直径の範囲をカバーする9つのフレーム サイズ。
•各フレーム サイズのための正常で、大きい特大シャフトの変形適用に選ばれるように最適大きさで分類された軸受けがする。
•上部の押し出されたパッドかwhitemetal位置の表面を傾けることによって単一の（下りの）推圧パッドおよび上部の押し出された機能と利用できる。
•設計はちょうつがい式に回転するオフセットが含まれていてオイル フィルムの温度を減らし、フィルム厚さを最大にするために押し出されたパッドを傾ける。
•中心によっては連続的な二方向操作が条件のときパッドが合うことができるちょうつがい式に回転した。
•高圧オイルの注入は押し出された表面で必要であれば組み込むことができる。
•放射状の負荷はラインちょうつがい式に回転したwhitemetal直面された傾くパッドで支えられる。
•PTFEはフレーム サイズ9からのより低い押し出された表面でパッドを上向きに組み込むことができる下りの押し出された容量を高め、忍耐のフレーム サイズを減らすために押し出した。
•またはファン/空冷水冷、循環の油冷エンジンか、と利用できる。
•必要でより涼しいアセンブリはcuproニッケル、ステンレス鋼またはチタニウムで供給することができる。
•電気絶縁材は提供することができる。
•さまざまなIPの等級へのシーリングは軸受けの上か底で要求に応じて提供することができる。
•取付け、維持すること容易。
•設計はいろいろ器械使用の条件を収容できる
| 項目 | AV70 |
| 材料 | GCr15 |
| 外dia。 | 155のmm |
| 穴dia。 | 70のmm |
| 重量 | 5つのkg |
| トルク | 2150 Nm |
| 抗力トルク | 240 Ncm |
| 幅 | 20のmm |
| 港 | 上海;ニンポー |
| 受渡し時間 | 10-15日 |
| タイプ | サイズ | TKN1） | 速度の過剰運転 | 重量 | 抗力トルク | ||||||||||
| AV | dH7 | nimax | D | D2 | L 1 | L | B | F | bB11 | N | E | f | TR | ||
| [mm] | [Nm] | [分1] | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [kg] | [Ncm] | |
| 20 | 265 | 450 | 83 | 42 | 35 | 12 | 40 | 90 | 15 | 35 | 5 | 0.8 | 1.3 | 18 | |
| 25 | 265 | 450 | 83 | 42 | 35 | 12 | 40 | 90 | 15 | 35 | 5 | 0.8 | 1.3 | 18 | |
| 30 | 1200 | 320 | 118 | 60 | 54 | 15 | 40 | 110 | 15 | 35 | 8 | 1 | 3.5 | 130 | |
| 35 | 1200 | 320 | 118 | 60 | 54 | 15 | 40 | 110 | 15 | 35 | 8 | 1 | 3.4 | 130 | |
| 40 | 1200 | 320 | 118 | 60 | 54 | 15 | 40 | 110 | 15 | 35 | 8 | 1 | 3.3 | 130 | |
| 45 | 2150 | 280 | 155 | 90 | 54 | 20 | 80 | 140 | 18 | 47 | 10 | 1 | 5.5 | 240 | |
| 50 | 2150 | 280 | 155 | 90 | 54 | 20 | 80 | 140 | 18 | 47 | 10 | 1 | 5.4 | 240 | |
| 55 | 2150 | 280 | 155 | 90 | 54 | 20 | 80 | 140 | 18 | 47 | 10 | 1 | 5.3 | 240 | |
| 60 | 2150 | 280 | 155 | 90 | 54 | 20 | 80 | 140 | 18 | 47 | 10 | 1 | 5.2 | 240 | |
| 70 | 2150 | 280 | 155 | 90 | 54 | 20 | 80 | 140 | 18 | 47 | 10 | 1 | 5 | 240 | |
| 80 | 2900 | 200 | 190 | 110 | 64 | 20 | 80 | 155 | 20 | 40 | 10 | 1.5 | 8.7 | 360 | |
| 90* | 7125 | 150 | 260 | 160 | 90 | 25 | 120 | 220 | – | – | – | 3 | 24.5 | 360 | |
| 100* | 7125 | 150 | 260 | 160 | 90 | 25 | 120 | 220 | – | – | – | 3 | 23.5 | 360 | |
| 110* | 7125 | 150 | 260 | 160 | 90 | 25 | 120 | 220 | – | – | – | 3 | 22.5 | 360 | |
| 120* | 11000 | 130 | 300 | 180 | 110 | 30 | 140 | 260 | – | – | – | 3 | 42 | 600 | |
