製品詳細
起源の場所: 中国
ブランド名: Tianniu
証明: ISO-9001
モデル番号: MDEUシリーズ
支払及び船積みの言葉
最小注文数量: 1 PCS
価格: Negotiable
パッケージの詳細: 飛行機での海の船積みによるカートン
受渡し時間: 5-10Working幾日
支払条件: T/T、ウェスタン・ユニオン、MoneyGram、L/C、D/A、D/P
供給の能力: 1ヶ月あたりの10000
名前: |
低速のMDEUのローラーのタイプ1の方法クラッチ |
材料: |
GCR 15の忍耐の鋼鉄 |
最高。過剰運転（r/min）: |
600-200 |
トルク（Nm）: |
70-230 |
重量（kg）: |
0.52-9.7 |
穴サイズ（mm）: |
15-80 |
名前: |
低速のMDEUのローラーのタイプ1の方法クラッチ |
材料: |
GCR 15の忍耐の鋼鉄 |
最高。過剰運転（r/min）: |
600-200 |
トルク（Nm）: |
70-230 |
重量（kg）: |
0.52-9.7 |
穴サイズ（mm）: |
15-80 |

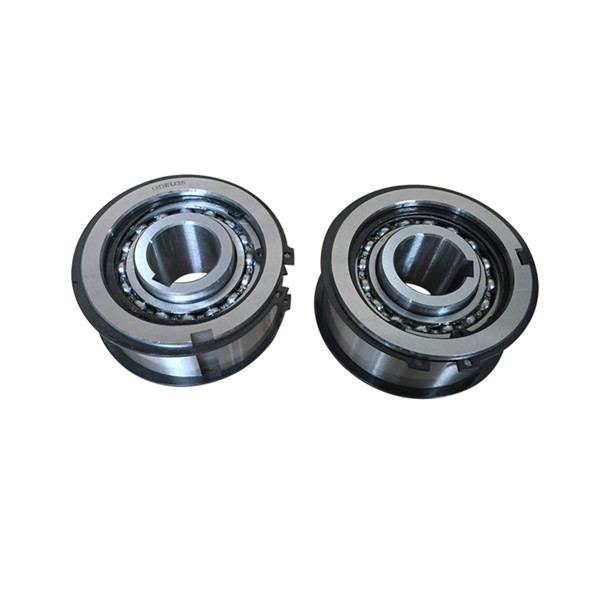

低速のMDEUのローラーのタイプ1の方法クラッチ
生産の紹介
カム クラッチは回転の1方向のトルクを送信するためにカムのくさびで留める行為によって内部および外の競争を、締める精密装置である;そして反対の方向で過剰運転されて。これらの単位は頻繁に適用によってと惰性で動く、スプラグ、過剰運転、バックストップまたは一方通行クラッチ、言われる。
MDEUシリーズ クラッチはヨーロッパ式 モデルである。軸受けはカムおよびローラーの構造が不必要な原因である。外の競争のSpiroloxの使用によるスプロケット、滑車またはギヤのための容易な取付け。これは中型の義務の適用にとって理想的なスプロケット、滑車またはギヤのためのフランジを作るために省略することを可能になる。
一方通行クラッチは逆の回転を防ぎ、安全を保障するのに回転の軸回転方向そして速度の相違を利用する有効な機械装置である。より信頼できる単方向クラッチを作成するためには、エンジニアはラチェットのタイプおよびローラーのタイプ、そして主流になったカム クラッチに絶頂に達することにクラッチを、簡単な支柱のタイプから、発達させ、改良し多くの年を過ごした
| 項目 | MDEU25 |
| 材料 | GCr15 |
| 穴dia。 | 25のmm |
| 外dia。 | 40のmm |
| 幅 | 42のmm |
| トルク容量 | 230 N.m |
| 重量 | 1.1 kg |
| パッケージ | カートン箱、あなたの条件として木箱または |
プロダクト変数
モデル |
トルク 容量 （N@m） |
最高。 過剰運転 （r/min） 内部競争 |
最高。 インデクシング （周期/分） |
Max.Radial 負荷場合の 過剰運転 （n） |
穴 サイズ （H7） |
内部競争 キー溝 |
B （h7） |
C |
D |
E |
F |
G |
H |
私 |
外の競争 キー溝 |
重量 （kg） |
|
| MDEU15 | 70 | 600 | 100 | 610 | 15 | 5x2.3 | 39 | 55 | 37 | 25 | 42 | 1 | 30 | 3.5 | 0.8 | 5x3 | 0.52 |
| MDEU20 | 150 | 500 | 100 | 910 | 20 | 6x2.8 | 42 | 68 | 40 | 32 | 52 | 1 | 33 | 3.5 | 0.8 | 6x3.5 | 0.88 |
| MDEU25 | 230 | 450 | 100 | 1060 | 25 | 8x3.3 | 42 | 80 | 40 | 40 | 65 | 1 | 33 | 3.5 | 0.8 | 8x4 | 1.1 |
| MDEU30 | 390 | 400 | 100 | 1400 | 30 | 8x3.3 | 50 | 90 | 48 | 45 | 72 | 1 | 36 | 6 | 1 | 8x4 | 1.7 |
| MDEU35 | 460 | 350 | 100 | 1500 | 35 | 10x3.3 | 50 | 100 | 48 | 50 | 80 | 1 | 36 | 6 | 1 | 10x5 | 2.1 |
| MDEU40 | 530 | 350 | 100 | 1580 | 40 | 12x3.3 | 50 | 110 | 48 | 55 | 78 | 1 | 36 | 6 | 1 | 12x5 | 2.7 |
| MDEU45 | 690 | 300 | 100 | 1770 | 45 | 14x3.8 | 50 | 120 | 48 | 65 | 88 | 1 | 36 | 6 | 1 | 14x5.5 | 3.2 |
| MDEU50 | 870 | 300 | 100 | 1880 | 50 | 14x3.8 | 50 | 130 | 48 | 70 | 95 | 1 | 36 | 6 | 1 | 14x5.5 | 3.8 |
| MDEU55 | 1100 | 250 | 100 | 2850 | 55 | 16x4.3 | 60 | 140 | 58 | 80 | 105 | 1 | 46 | 6 | 1.5 | 16x6 | 5.3 |
| MDEU60 | 1500 | 250 | 100 | 3060 | 60 | 18x4.4 | 60 | 150 | 58 | 90 | 115 | 1 | 46 | 6 | 1.5 | 18x7 | 6.1 |
| MDEU70 | 1900年 | 200 | 100 | 3470 | 70 | 20x4.9 | 60 | 170 | 58 | 100 | 125 | 1 | 46 | 6 | 1.5 | 20x7.5 | 7.9 |
| MDEU80 | 2300 | 200 | 100 | 3600 | 80 | 22x5.4 | 60 | 190 | 58 | 110 | 140 | 1 | 46 | 6 | 1.5 | 22x9 | 9.7 |
例の取付け:
