製品詳細
起源の場所: 中国
ブランド名: Tianniu
証明: ISO 9001
モデル番号: ULシリーズ
支払及び船積みの言葉
最小注文数量: 1 PCS
価格: Negotiable
パッケージの詳細: 空気または海によるカートンか木の場合
受渡し時間: 5-7仕事日
支払条件: T/T、ウェスタン・ユニオン、MoneyGram、L/C、D/A、D/P
供給の能力: 1ヶ月あたりの10000
名前: |
タイヤのタイプ軸継手 |
材料: |
ゴム製 |
シリーズ: |
ULシリーズ |
保証: |
12か月 |
構造: |
タイヤのタイプ軸継手 |
適用範囲が広くか堅い: |
適用範囲が広い |
重量: |
4.6kg |
穴サイズ: |
24-35mm |
名前: |
タイヤのタイプ軸継手 |
材料: |
ゴム製 |
シリーズ: |
ULシリーズ |
保証: |
12か月 |
構造: |
タイヤのタイプ軸継手 |
適用範囲が広くか堅い: |
適用範囲が広い |
重量: |
4.6kg |
穴サイズ: |
24-35mm |

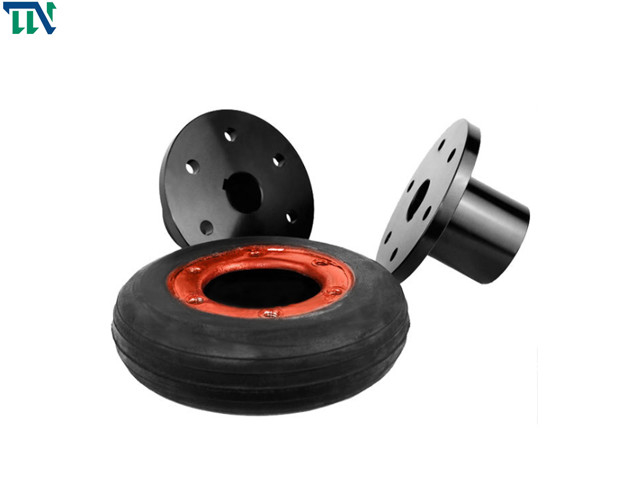

企業のために適用範囲が広いUL 5のタイヤのタイプ軸継手のゴム製大きいトルク
製品の機能
ULのタイヤのカップリングはボルトによってカップリングの2つの半分を接続するのにタイヤ型のゴム製要素を使用する。3つのタイプのタイヤのカップリングの構造がある:骨組タイプ、開いたタイプおよび必要なタイプを使って。
ULのタイヤのカップリングはタイヤ ボディを変えるとき分解し易く、維持し易いの非常に伸縮性があるカップリング要求しないし潤滑を、耐久および信頼でき、あり、単純構造がそしてで集まり易くそしてカップリングを軸方向に動かす必要はないである。角度が増加すると同時に、かなりの軸力はドライブおよびドライブ シャフトで発生する
ULのタイヤのカップリングはシャフト間のよい衝撃吸収性の緩衝が付いている非常に伸縮性があるカップリング、そして優秀な補償の性能である、働く温度は-20~80の摂氏温度である、移動のトルクは10~20000N.Mである、ぬれた、挨りだらけのために適して、影響、振動、前方および逆の回転および頻繁な開始の条件はそれのために適した、分解し、集まっていることは容易伸縮性がある要素は分解し、維持すること容易な必要なタイヤ ボディであるので潤滑、耐久および信頼できるではない。
タイヤのカップリングは一種の高い伸縮性があるカップリングである。タイヤのカップリングによい衝撃吸収性および優秀な内側の車軸オフセット補償の性能がある。働く温度は- 20である| 80 ℃および伝達トルクは10である| 20000 n M。それはぬれた、挨りだらけのために適して、影響、振動、可変的な前方および逆の回転および頻繁な開始の条件、分解し、集まっていることは便利である。伸縮性がある要素は必要なタイヤ ボディであるので、分解することは便利であり、修理することは、潤滑を、耐久および信頼できる必要としない。
●徴候でもはや印を付けることができない標準的な半分の連結の構造はKタイプである。
●ゴム製要素（タイヤ ボディ）は金属の押す版によって加硫し、結ばれる。アセンブリの間に、それはボルトが付いている2つの半分のカップリングと直接接続される
●単純構造および容易なアセンブリ。タイヤ ボディを変えるときカップリングを軸方向に動かす必要性がない
プロダクト変数
| タイプ | 正当なトルク TN N·m |
即時の最高のトルク |
割り当てられる 回転速度 |
穴サイズ | Shaftholeの長さ | D | B | 重量 Kg |
I慣性モーメント /kg·M2 |
|
| J、J1 | Y | |||||||||
| d | L | |||||||||
| UL1 | 10 | 31.5 | 5000 | 11-18 | 22-30 | 25-42 | 80 | 20 | 0.7 | 0.0003 |
| UL2 | 25 | 80 | 5000 | 14-22 | 27-38 | 32-52 | 100 | 26 | 1.2 | 0.0008 |
| UL3 | 63 | 180 | 4500 | 18-25 | 30-44 | 42-62 | 120 | 32 | 1.8 | 0.0022 |
| UL4 | 100 | 315 | 4300 | 20-30 | 38-60 | 52-82 | 140 | 38 | 3.0 | 0.0044 |
| UL5 | 160 | 500 | 4000 | 24-35 | 38-60 | 52-82 | 160 | 45 | 4.6 | 0.0084 |
| UL6 | 250 | 710 | 3600 | 28-40 | 44-84 | 62-112 | 180 | 50 | 7.1 | 0.0164 |
| UL7 | 315 | 900 | 3200 | 32-48 | 60-84 | 82-112 | 200 | 56 | 10.9 | 0.0290 |
| UL8 | 400 | 1250 | 3000 | 38-50 | 60-84 | 82-112 | 220 | 63 | 13.0 | 0.0448 |
| UL9 | 630 | 1800 | 2800 | 42-60 | 84-107 | 112-142 | 250 | 71 | 20.0 | 0.0898 |
| UL10 | 800 | 2240 | 2400 | 45-70 | 84-107 | 112-142 | 280 | 80 | 30.6 | 0.1596 |
| UL11 | 1000 | 2500 | 2100 | 50-75 | 84-107 | 112-142 | 320 | 90 | 39 | 0.2792 |
| UL12 | 1600 | 4000 | 2000年 | 55-85 | 84-132 | 112-172 | 360 | 100 | 59 | 0.5356 |
| UL13 | 2500 | 6300 | 1800 | 63-95 | 107-132 | 142-172 | 400 | 110 | 81 | 0.8960 |
| UL14 | 4000 | 10000 | 1600 | 75-110 | 107-167 | 142-212 | 480 | 130 | 145 | 2.2616 |
| UL15 | 6300 | 14000 | 1200 | 85-125 | 132-167 | 172-212 | 560 | 150 | 222 | 4.6456 |
| UL16 | 10000 | 20000 | 1000 | 100-140 | 167-202 | 212-252 | 630 | 180 | 302 | 8.0924 |
| UL17 | 16000 | 31500 | 900 | 120-160 | 167-242 | 212-302 | 750 | 210 | 561 | 20.0176 |
| UL18 | 25000 | 59000 | 800 | 140-180 | 202-242 | 252-302 | 900 | 250 | 818 | 43.0530 |
