製品詳細
起源の場所: 中国
ブランド名: Tianniu
証明: ISO 9001
モデル番号: LM12
支払及び船積みの言葉
最小注文数量: 1 PCS
価格: Negotiable
パッケージの詳細: 飛行機での海の船積みによるカートン
受渡し時間: 3-5仕事日
支払条件: T/T、ウェスタン・ユニオン、MoneyGram、L/C、D/A、D/P
供給の能力: 1ヶ月あたりの10000
モデル: |
LMSのプラム軸継手 |
保証: |
12か月 |
穴サイズ: |
80-130mm |
長さ: |
115mm |
重量: |
1.751KG |
Touque: |
12500 TN /N·m |
モデル: |
LMSのプラム軸継手 |
保証: |
12か月 |
穴サイズ: |
80-130mm |
長さ: |
115mm |
重量: |
1.751KG |
Touque: |
12500 TN /N·m |

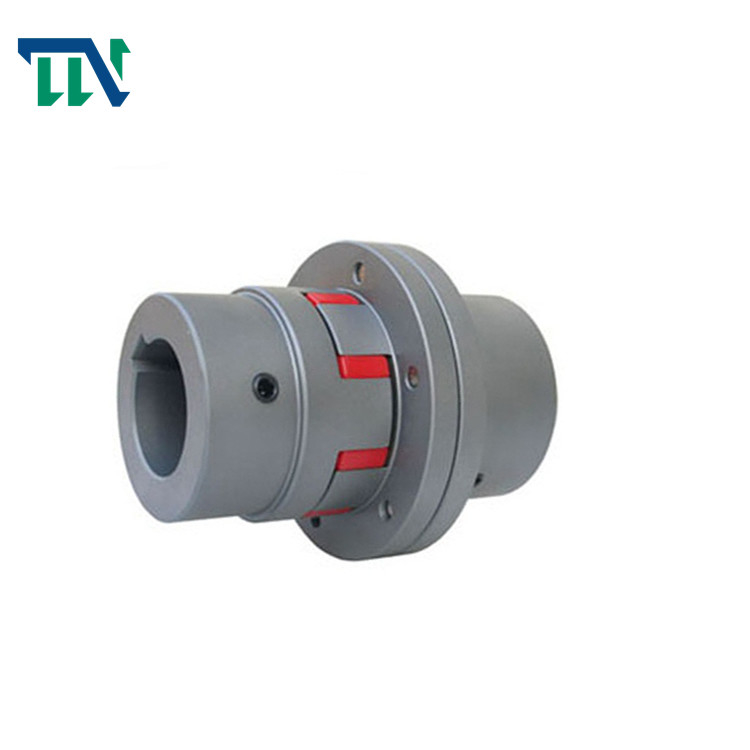

織物の催すことのために適用範囲が広いLMD12プラム花の伸縮性がある連結の顎
製品の機能
mlZシリーズquincunxの伸縮性があるカップリングの適用規模そしてパフォーマンス特性:
1. MlZシリーズquincunxの伸縮性があるカップリングは2本の凸の歯によって主に密接に一致し、放射状の放出にトルクを送信するために服従する。2本の斧が比較的相殺される場合、伸縮性がある要素に対応する伸縮性がある変形があり、自動補償の役割を担うために。
2. Quincunxの伸縮性があるカップリングは冶金学、鉱山、石油、化学工業、高く上がること、交通機関、軽工業、織物、水ポンプ、ファン、等のような頻繁な開始を用いる職場のために主に適している、前方および逆の回転、中型の高速、中型のトルクおよび高い信頼性。労働環境の温度は- 35 ℃である| + 80 ℃は、伝達わずかなトルク25である| 12500nmおよび正当な速度は1500である| 15300r/min。
3. 他のカップリングと比較されて、quincunxの伸縮性があるカップリングに次がある
特徴:
1. 弱まり、緩和し、そして電気絶縁材の性能よい振動を用いる安定した、信頼できる操作。
2. 単純構造、小さい放射状のサイズの、軽量および小さい慣性モーメント。それは中型および高速機会のために適している。
3. それに大きい軸の、放射状および角の補償の機能がある。
4. 高力ポリウレタン伸縮性がある要素に耐久性、オイル抵抗、大きい忍耐容量、長い耐用年数、安全および信頼性の利点がある。
5. カップリングは潤滑を、より少ない維持の作業負荷と必要としないし、絶えず長い間作動できる
プロダクト変数
| タイプ | TorqueTn /N·m | RPM [nの]/r·分1 | 穴サイズ d1、d2、dz |
L | L0 | D | D1 | タイプ | m/kg | I/ kg·M2 | |
| 硬度 | |||||||||||
| a （HA） | b （HD） | ||||||||||
| 80±5 | 60±5 | ||||||||||
| LMD1 | 25 | 45 | 8500 | 12,14,16,18,19,20,22、24,25 | 35 | 92 | 50 | 90 | MT1-a MT1-b | 1.206 | 0.00082 |
| LMD2 | 50 | 100 | 7600 | 16,18,19,20,22,24,25、28,30 | 38 | 101.5 | 60 | 100 | MT2-a MT2-b | 1.648 | 0.0014 |
| LMD3 | 100 | 200 | 6900 | 20,22,24,25,28,30,32 | 40 | 110 | 70 | 110 | MT3-a MT3-b | 2.357 | 0.0024 |
| LMD4 | 140 | 280 | 6200 | 22,24,25,28,30,32,35、38,40 | 45 | 122 | 85 | 125 | MT4-a MT4-b | 3.556 | 0.005 |
| LMD5 | 350 | 400 | 5000 | 25,28,30,32,35,38,40、42,45 | 50 | 138.5 | 105 | 150 | MT5-a MT5-b | 6.361 | 0.0135 |
| LMD6 | 400 | 710 | 4100 | 30,32,35,38,40,42,45,48 | 55 | 155 | 125 | 185 | MT6-a MT6-b | 10.768 | 0.0329 |
| LMD7 | 630 | 1120 | 3700 | 35*、38*、40*、42*、45,48、50,55 | 60 | 172 | 145 | 205 | MT7-a MT7-b | 15.302 | 0.0581 |
| LMD8 | 1120 | 2240 | 3100 | 45*、48*、50,55,56,60,63,65 | 70 | 195 | 170 | 240 | MT8-a MT8-b | 22.717 | 0.1175 |
| LMD9 | 1800 | 3550 | 2800 | 50*、55*、56*、60,63,65、70,71,75,80 | 80 | 224 | 200 | 270 | MT9-a MT9-b | 34.439 | 0.233 |
| LMD10 | 2800 | 5600 | 2500 | 60*、63*、65*、70,71,75、80,85,90,95,100 | 90 | 248 | 230 | 305 | MT10-a MT10-b | 51.358 | 0.459 |
| LMD11 | 4500 | 9000 | 2200 | 70*、71*、75*、80*、85*、90,95、100,110,120 | 100 | 284 | 260 | 350 | MT11-a MT11-b | 81.302 | 0.977 |
| LMD12 | 6300 | 12500 | 1900年 | 80*、85*、90*、95*、100、110,120,125,130 | 115 | 321 | 300 | 400 | MT12-a MT12-b | 115.53 | 1.751 |
| LMD13 | 11200 | 20000 | 1600 | 90*、95*、100*、110*、120*、125*、130,140,150 | 125 | 348 | 360 | 460 | MT13-a MT13-b | 161.79 | 3.366 |
| LMD14 | 12500 | 25000 | 1500 | 100*、110*、120*、125*、130*、140*、150,160 | 135 | 358 | 400 | 500 | MT14-a MT14-b | 196.3 | 4.867 |
