製品詳細
起源の場所: 中国
ブランド名: Tianniu
証明: ISO-9001
モデル番号: TSC
支払及び船積みの言葉
最小注文数量: 1 PC
価格: USD20~USD300
パッケージの詳細: カートン
受渡し時間: 5-10working幾日
支払条件: T/T、ウェスタン・ユニオン、MoneyGram、L/C、D/A、D/P
供給の能力: 1ヶ月あたりの10000
製品名: |
TSCの球のタイプ回転力制限器 |
保証: |
12か月 |
適用範囲が広くか堅い: |
堅い |
材料: |
鋼鉄 |
構造のタイプ: |
球のタイプ |
適用: |
滑車、ギヤ、カップリング |
製品名: |
TSCの球のタイプ回転力制限器 |
保証: |
12か月 |
適用範囲が広くか堅い: |
堅い |
材料: |
鋼鉄 |
構造のタイプ: |
球のタイプ |
適用: |
滑車、ギヤ、カップリング |

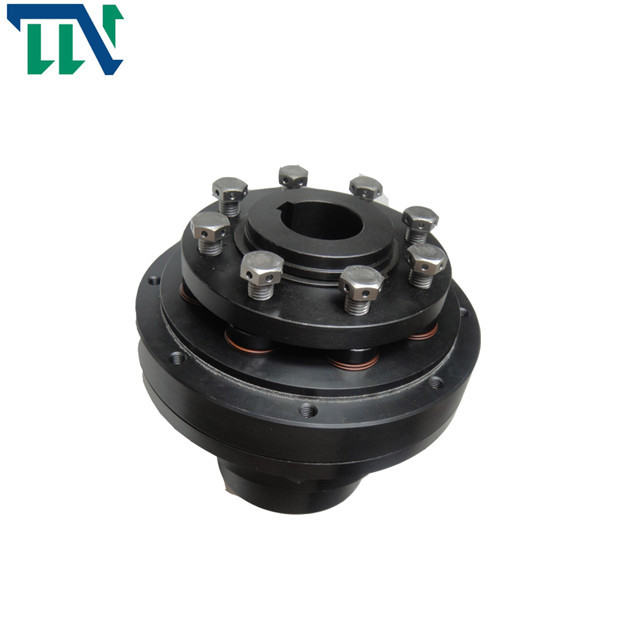

球の回転力制限器TSCシリーズ カップリング シャフトの回転力制限器のクラッチ
製品紹介
2つのタイプの取付けがある:キー溝の取付けおよび拡張の袖の取付け。
摩擦回転力制限器のカップリングはまた安全装置組のカップリングと呼ばれる。摩擦回転力制限器のカップリングは次の通り設定値（トルク）および回転力制限器が分離を作り出すより積み過ぎの欠陥がもっと起こったときに主な、受動の側面の送電の間に取付けるために頻繁に使用される、こうして効果的にモーター、減力剤、サーボ モーター）、また負荷、共通の形態のようなドライブ機械類を、保護するために:摩擦回転力制限器のカップリングおよび球のタイプ回転力制限器。
鋼球の回転力制限器の働き原則:重大なトルクは非常に正確なトルク価値を達成できる精密ばねまでに制御される。同じ全面的なサイズのプロダクトのために別のスリップのトルクを定めるために、異なった作り付けのばねは取り替えることができる。それは1つの端および車輪でシャフトの取付けのためにもう一方で使用される。積み過ぎを除去した後、リセット モードは1つの円の360度の調整である。それは限界スイッチとおよび出力電気的信号時積み過ぎ外的に接続することができる。それはによってディバイダーで広く利用されている包装で、電子機器および他の機械企業、ねじ押出機、自動運搬、機械ゴム製装置、等使用することができる。
回転力制限器の据付は等シャフト シャフト、シャフト フランジ、シャフト同期滑車、シャフト スプロケット、シャフトギア、シャフト滑車である。摩擦回転力制限器のカップリングは焼付装置で使用される;電池の企業、生産ラインを運ぶ鉄のスクラップのコンベヤー ディバイダー。
鋼球の回転力制限器（回転力制限器）の特徴:精密自動調整の鋼球の回転力制限器、積み過ぎの活動的なおよび受動伝達を今離すことができる作り付けの精密球のメカニズム。点爆時間は0.001-0.003秒である。それに多くの設置形態が、シャフトのスプロケットのような、シャフト シャフト、シャフトのフランジ、シャフトの同期滑車、シャフトのV形滑車、シャフトギア等ある。解放状態のトルクの設定値はダイヤルを通したある特定の範囲の内でsteplessly調節することができる。限界スイッチかセンサーは警報装置を始めるのに（ベルおよび表示燈のような）使用することができる、積み過ぎの24V DCの電気信号を今出力また運転者を直ちに消すのに使用することができる。非常に長い耐用年数を使うと、それは無数の積み過ぎの解放状態の行為に抗できる。
プロダクト変数
| TSC |
トルクの範囲（Nm） | Max.speed 不均衡 rpm |
積み過ぎの推圧洗濯機の打撃 mm |
慣性の多くの時 | 締め金で止めるねじおよびきつく締まること Φdのためのトルク |
重量 |
|||||
| X | L | M | H | ハブ側 Kgm2 |
適用範囲が広側 Kgm2 |
mm | Nm | kg | |||
| 01 | 5-12.5 | 10-25 | 20-50 | 25-62.5 | 4000 | 1.2 | 0.000211 | 0.000093 | 4xM4 | 4 | 0.68 |
| 02 | 10-25 | 20-50 | 40-100 | 50-125 | 3000 | 1.5 | 0.000531 | 0.000234 | 6xM4 | 4 | 1.14 |
| 03 | 20-50 | 40-100 | 80-200 | 100-250 | 2500 | 1.8 | 0.001388 | 0.000643 | 8xM4 | 4 | 1.98 |
| 04 | 40-100 | 80-200 | 160-400 | 200-500 | 2000年 | 2.0 | 0.002846 | 0.001306 | 8xM5 | 8 | 2.88 |
| 05 | 70-175 | 140-350 | 280-700 | 380-875 | 1200 | 2.2 | 0.006858 | 0.002649 | 8xM6 | 12 | 4.59 |
| 06 | 120-300 | 240-600 | 480-1200 | 600-1500 | 800 | 2.5 | 0.029432 | 0.00669 | 8xM8 | 15 | 10.63 |
TSCの回転力制限器の次元
| TSC |
d分 | 最高d | D | F | E （h6） | K | K 1 | L | H | A1 | A2 | A3 | a | b | S | SW |
| 01 | 10 | 20 | 70 | 38 | 47 | 65 | 56 | 47 | 40 | 12 | 7 | 8 | 5 | 6 | 8xM4 | 7 |
| 02 | 15 | 25 | 85 | 44 | 62 | 80 | 71 | 56 | 48 | 13.5 | 8 | 11 | 7 | 7 | 8xM5 | 7 |
| 03 | 22 | 35 | 100 | 56 | 75 | 95 | 85 | 67 | 59 | 16 | 9 | 14 | 9 | 9 | 8XM6 | 7 |
| 04 | 32 | 44 | 115 | 70 | 90 | 110 | 100 | 73 | 64 | 17 | 10 | 16 | 10 | 10 | 8XM6 | 8 |
| 05 | 35 | 55 | 135 | 84 | 100 | 130 | 116 | 86 | 75 | 20.5 | 12 | 18 | 10 | 12 | 8XM8 | 10 |
| 06 | 40 | 65 | 166 | 100 | 130 | 166 | 150 | 130 | 115 | 46 | 16 | 21 | 12 | 15 | 8XM10 | 13 |
