製品詳細
起源の場所: 中国
ブランド名: Tianniu
モデル番号: ghシリーズ
支払及び船積みの言葉
最小注文数量: 交渉
価格: Negotiation
パッケージの詳細: 飛行機での海の船積みによるカートン
受渡し時間: 5-7仕事日
支払条件: T/T、ウェスタン・ユニオン、MoneyGram、L/C、D/A、D/P
供給の能力: 1ヶ月あたりの10000
名前: |
オルダム軸継手 |
材料: |
アルミニウム鋼鉄 |
内部の直径: |
16-70mm |
モデル: |
ghシリーズ |
構造: |
オルダム軸継手 |
保証: |
12か月 |
表面処理: |
陽極酸化の処置 |
適用範囲が広くか堅い: |
適用範囲が広い |
名前: |
オルダム軸継手 |
材料: |
アルミニウム鋼鉄 |
内部の直径: |
16-70mm |
モデル: |
ghシリーズ |
構造: |
オルダム軸継手 |
保証: |
12か月 |
表面処理: |
陽極酸化の処置 |
適用範囲が広くか堅い: |
適用範囲が広い |

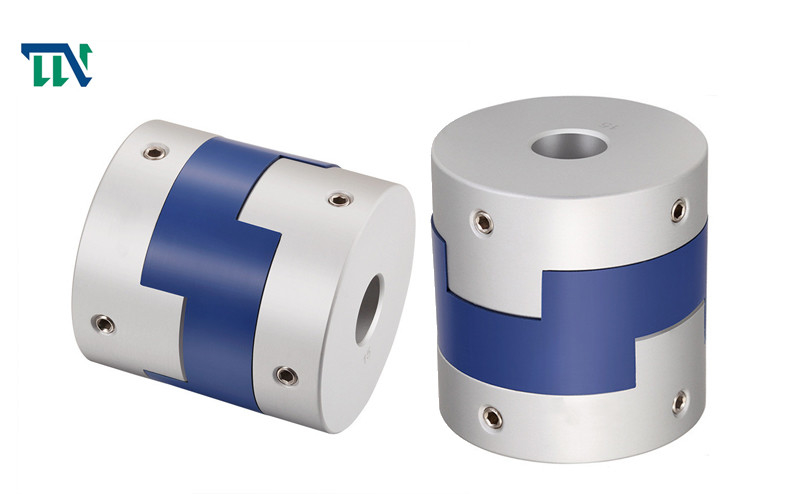

5 - 14mm製造工場のための内部の退屈させたオルダムの軸継手
製品紹介
オルダム タイプ軸継手はシャフトのまわりで均等に締め金で止め、損傷シャフトなしで固定ねじカップリングより大きい保持を提供するように設計されている。それからしっかり止めるために締め金で止めるねじをきつく締めなさい。これらはオルダム カップリングである
製品の機能
>Tianniuのブランドのオルダム軸継手はcolloid材料をであるよい耐久性、耐食性および電気絶縁材がある輸入されたPA66使用する、
>Tianniuのブランドのオルダム軸継手は設計の滑走を放射状および角の偏差をもっと効果的に償うことができる使用する
>Tianniuのブランドのオルダム軸継手は取付けること容易な取り外し可能な設計を使用する
締め金で止めるねじの方法を留める>Tianniuのブランドのオルダム軸継手
プロダクト変数
生産のデッサン
生産のデータ用紙
| モデル変数 | 共通の腔線径・山径d1、d2 | ΦD | L | LF | LP | F | M | ねじトルクをきつく締めること （N.M） |
| GH-16X18 | 4,5,6,6.35、7,8 | 16 | 18 | 7.1 | 11.6 | 3.55 | M3 | 0.7 |
| GH-20X25 | 5,6,6.35、7,8,9,9.525 | 20 | 25 | 9.1 | 12.7 | 4.55 | M4 | 1.7 |
| GH-25X28 | 5,6,6.35、8,9,9.525、10,11,12,14 | 25 | 28 | 11.7 | 16.65 | 5.58 | M4 | 1.7 |
| GH32x33 | 5,6,8,9,9.525、10,11,12,12.7、14,15,16 | 32 | 33 | 14 | 19.5 | 7 | M4 | 1.7 |
| GH-40X35 | 8,9,9.525、10,11,12,12.7、14,14,16,17,18,19,20 | 40 | 35 | 15.5 | 18.4 | 7.75 | M4 | 1.7 |
| GH-45X46 | 8,9,9.525、10,11,12.7、14,15,16,17,18,19,20,22 | 45 | 46 | 21.5 | 18.4 | 9 | M5 | 4 |
| GH-50X38 | 10,12,12.7、14,15,16,17,18,19,20,22,24,25 | 50 | 38 | 16.5 | 15 | 8.25 | M5 | 4 |
| GH-55X57 | 10,12,12.7、14,15,16,17,18,19,20,22,24,25,28,30,32 | 55 | 57 | 27 | 17.5 | 10.5 | M5 | 4 |
| GH-63X47 | 14,15,16,17,18,19,20,22,24,25,28,30,32 | 63 | 47 | 21 | 17.5 | 10.5 | M6 | 8.4 |
| GH-70X77 | 16,17,18,19,20,22,24,25,28,30,32,38,40 | 70 | 77 | 36.5 | 25 | 13.5 | M8 | 10.5 |
| モデル変数 | 評価されるトルク （N.M）* |
正当な突飛性 （mm） * |
正当な偏角 （°） * |
正当な軸偏差 （mm） * |
最高速度 rpm |
静的なねじり剛さ （N.M/rad） |
慣性モーメント （Kg.M2） |
シャフトの袖の材料 | 榴散弾の材料 | 表面処理 | 重量 （g） |
| GH-16X18 | 0.7 | 0.8 | 3 | ±0.2 | 9000 | 30 | 3.3x10-7 | 高力アルミ合金 | P A 6 6 | 陽極酸化の処置 | 6 |
| GH-20X25 | 1.2 | 1.2 | 3 | ±0.2 | 7000 | 58 | 1.1x10-6 | 18 | |||
| GH-25X28 | 2 | 1.6 | 3 | ±0.2 | 6000 | 130 | 3.1x10-6 | 25 | |||
| GH32x33 | 4.5 | 2 | 3 | ±0.2 | 4800 | 270 | 9.6x10-6 | 44 | |||
| GH-40X35 | 9 | 2.4 | 3 | ±0.2 | 3600 | 520 | 2.3x10-5 | 81 | |||
| GH-45X46 | 12 | 2.8 | 3 | ±0.2 | 3500 | 560 | 3.8x10-5 | 136 | |||
| GH-50X38 | 19 | 2.6 | 3 | ±0.2 | 3000 | 800 | 1.8x10-4 | 142 | |||
| GH-55X57 | 22 | 3.3 | 3 | ±0.2 | 2800 | 795 | 8.0x10-4 | 255 | |||
| GH-63X47 | 19 | 3 | 3 | ±0.2 | 2500 | 1200 | 8.3x10-4 | 320 | |||
| GH-70X77 | 56 | 3.8 | 3 | ±0.2 | 2500 | 1260 | 3.9x10-4 | 445 |
