製品詳細
起源の場所: 中国
ブランド名: Tianniu
証明: ISO 9001
モデル番号: GHC 32*45
支払及び船積みの言葉
最小注文数量: 交渉
価格: Negotiation
パッケージの詳細: 飛行機での海の船積みによるカートン
受渡し時間: 5-7仕事日
支払条件: T/T、ウェスタン・ユニオン、MoneyGram、L/C、D/A、D/P
供給の能力: 1ヶ月あたりの10000
名前: |
オルダム軸継手 |
材料: |
アルミニウム鋼鉄 |
内部の直径: |
16-70mm |
モデル: |
GHCシリーズ |
構造: |
タイプを締め金で止めるオルダム |
保証: |
12か月 |
表面処理: |
陽極酸化の処置 |
適用範囲が広くか堅い: |
適用範囲が広い |
名前: |
オルダム軸継手 |
材料: |
アルミニウム鋼鉄 |
内部の直径: |
16-70mm |
モデル: |
GHCシリーズ |
構造: |
タイプを締め金で止めるオルダム |
保証: |
12か月 |
表面処理: |
陽極酸化の処置 |
適用範囲が広くか堅い: |
適用範囲が広い |

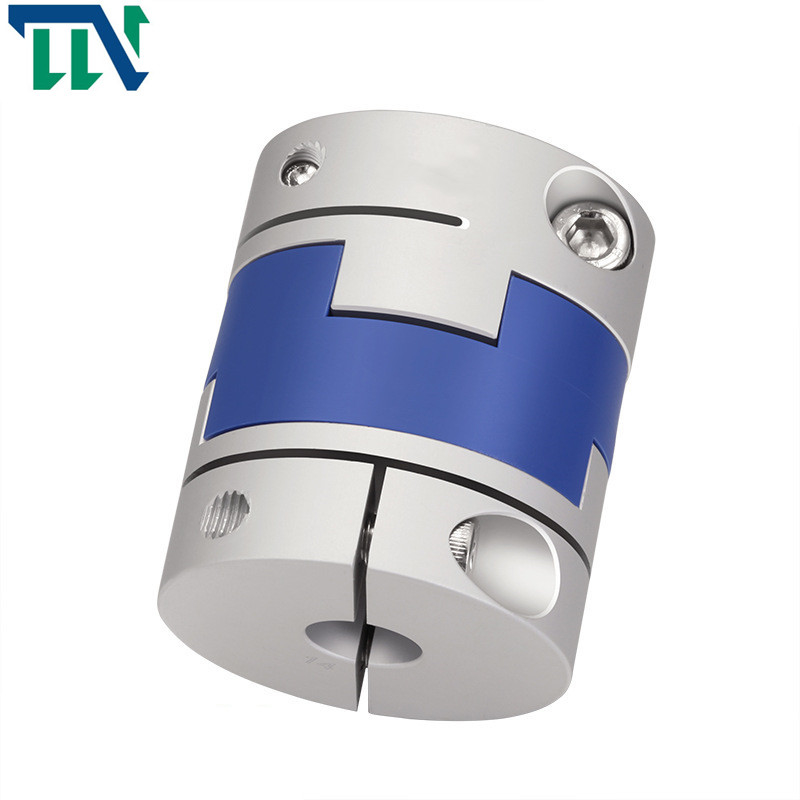

GHC 32X45メカニズムのための適用範囲が広いオルダムのクランプ シャフトの十字のスライダーのカップリング
プロダクト変数
生産のデッサン
生産のデータ用紙
| モデル変数 | 共通の腔線径・山径d1、d2 | ΦD | L | LF | LP | F | M | ねじトルクをきつく締めること （N.M） |
| GHC-16X21 | 4,5,6,6.35 | 16 | 21 | 8.6 | 11.6 | 2.5 | M2.5 | 1 |
| GHC-16X30 | 4,5,6,6.35 | 16 | 30 | 13.1 | 11.6 | 3 | M2.5 | 1 |
| GHC-20X22 | 5,6,6.35、7,8 | 20 | 22 | 8.6 | 12.7 | 2.5 | M2.5 | 1 |
| GHC20x33 | 5,6,6.35、7,8 | 20 | 33 | 14.1 | 12.7 | 3 | M2.5 | 1 |
| GHC25x28 | 5,6,6.35、8,9,9.525、10,11,12 | 25 | 28 | 11.7 | 16.65 | 3 | M3 | 1.5 |
| GHC-25X39 | 5,6,6.35、8,9,9.525、10,11,12 | 25 | 39 | 17.2 | 16.65 | 4.2 | M3 | 1.5 |
| GHC-32X33 | 5,6,8,9,9.525、10,11,12.12.7、14,15,16 | 32 | 33 | 14 | 19.5 | 3 | M4 | 2.5 |
| GHC-32X45 | 5,6,8,9,9.525、10,11,12,12.7、14,15,16 | 32 | 45 | 20 | 19.5 | 4.5 | M4 | 2.5 |
| GHC-40X50 | 8,9,9.525、10,11,12,14,15,16,17,18,19 | 40 | 50 | 23 | 18.4 | 7 | M5 | 7 |
| GHC-45X46 | 8,9,9.525、10,11,12,14,15,16,17,18,19,20,22 | 45 | 46 | 21 | 18.4 | 7 | M5 | 7 |
| GHC-50X53 | 10,11,12.7、14,15,16,17,18,19,20,22,24 | 50 | 53 | 24 | 15 | 7.5 | M6 | 12 |
| GHC-50X58 | 10,11,12.7、14,15,16,17,18,19,20,22,24 | 50 | 58 | 26.5 | 17.5 | 8 | M6 | 12 |
| GHC-55X57 | 10,11,12.7、14,15,16,17,18,19,20,22,24,25,28,30,32 | 55 | 57 | 26 | 17.5 | 7.8 | M6 | 12 |
| GHC-63X71 | 14,15,16,17,18,19,20,22,24,25,28,30,32 | 63 | 71 | 33 | 24 | 10 | M8 | 20 |
| GHC-70X77 | 14,15,16,17,18,19,20,22,24,25,28,30,32,35,38 | 70 | 77 | 29.5 | 25 | 12 | M8 | 20 |
| モデル変数 | 評価されるトルク （N.M）* |
正当な突飛性 （mm） * |
正当な偏角 （°） * |
正当な軸偏差 （mm） * |
最高速度 rpm |
静的なねじり剛さ （N.M/rad） |
慣性モーメント （Kg.M2） |
シャフトの袖の材料 | 榴散弾の材料 | 表面処理 | 重量 （g） |
| GHC-16X21 | 0.7 | 0.8 | 3 | ±0.2 | 8500 | 30 | 5.5x10-7 | 高力アルミ合金 | P A 6 6 | 陽極酸化の処置 | 8 |
| GHC-16X30 | 0.7 | 0.8 | 3 | ±0.2 | 9000 | 30 | 5.9x10-7 | 12 | |||
| GHC-20X22 | 1.2 | 1.2 | 3 | ±0.2 | 6500 | 58 | 1.3x10-6 | 13 | |||
| GHC20x33 | 1.2 | 1.2 | 3 | ±0.2 | 7000 | 58 | 1.5x10-6 | 19 | |||
| GHC-25X28 | 2 | 1.6 | 3 | ±0.2 | 5500 | 130 | 4.0x10-6 | 24 | |||
| GHC-25X39 | 22 | 1.6 | 3 | ±0.2 | 6000 | 130 | 4.5x10-6 | 35 | |||
| GHC-32X33 | 4.5 | 2 | 3 | ±0.2 | 4500 | 270 | 1.3x10-5 | 48 | |||
| GHC-32X45 | 4.5 | 2 | 3 | ±0.2 | 4800 | 270 | 1.5x10-5 | 67 | |||
| GHC-40X50 | 9 | 2.4 | 3 | ±0.2 | 3600 | 520 | 4.2x10-5 | 114 | |||
| GHC-45X46 | 12 | 2.5 | 3 | ±0.2 | 3500 | 800 | 4.5x10-5 | 140 | |||
| GHC-50X53 | 19 | 2.6 | 3 | ±0.2 | 3000 | 800 | 1.0x10-4 | 190 | |||
| GHC-50X58 | 19 | 3 | 3 | ±0.2 | 3000 | 800 | 1.1x10-4 | 215 | |||
| GHC-55X57 | 25 | 3.2 | 3 | ±0.2 | 3000 | 900 | 1.3x10-5 | 260 | |||
| GHC-63X71 | 33 | 3 | 3 | ±0.2 | 2550 | 1200 | 3.5x10-4 | 455 | |||
| GHC-70X77 | 56 | 3.5 | 3 | ±0.2 | 2500 | 1260 | 4.1x10-5 | 520 |
製品紹介
オルダム タイプ軸継手はシャフトのまわりで均等に締め金で止め、損傷シャフトなしで固定ねじカップリングより大きい保持を提供するように設計されている。それからしっかり止めるために締め金で止めるねじをきつく締めなさい。これらはオルダム カップリングである。私達はいろいろな種類の軸継手の作成の製造するである。カスタマイズされたカップリングはまた受諾可能である。
企業の処理および生産の時間を節約するその形は軽く、取付けてが便利である。2番目に、それは抵抗力があり腐食に油をさすために、-絶縁されて電気である場合もある。異なったスライダーのエラストマーは利用できる。シャフトの袖と中間部分の間の滑走は大きい放射状および角の偏差を可能にすることができる。中間の特別な隆起の設計は支持の役割を担い、曲げモーメントなしに軸負荷を最小にすることを大きい角の偏差を許可することができる
十字のスライダーのカップリングの働き原則:2つのシャフトは穴およびボルトを広げることによって一直線に並び、トルクはボルト棒の圧縮そしてせん断によって送信される;1つのカップリング半分の肩は他の連結半分の溝と一直線に並ぶ。2つの半分のカップリングを接続するボルトは等級およびBの通常のボルトである場合もありトルクは2つの半分のカップリングの共同表面の摩擦時までに送信される。通常、45鋼鉄は使用される。表面の熱処理の後で、硬度はある程度は改善される。但し、ある製造業者はQ275鋼鉄を別に使用する、従って熱処理は要求されない。2つのカップリングおよび中間版は結合される。相対的な回転がないが作業能率を保障するために、運転シャフトは運転されたシャフトと同じ速度で動く。十字のスライダーのカップリングは回転速度計、エンコーダー、ねじ棒および産業機械のような多くの機会のために適している、
より多くの情報に私達に連絡する歓迎!
