製品詳細
起源の場所: 中国
ブランド名: Tianniu
証明: ISO 9001
モデル番号: GRCシリーズ
支払及び船積みの言葉
最小注文数量: 1 PCS
価格: Negotiable
パッケージの詳細: 0.08-0.17KGを出荷するカートンの海の出荷の飛行機
受渡し時間: 5-7仕事日
支払条件: T/T、ウェスタン・ユニオン、MoneyGram、L/C、D/A、D/P
供給の能力: 1ヶ月あたりの10000
名前: |
うなり声の軸継手 |
構造: |
うなり声の軸継手 |
材料: |
アルミニウム鋼鉄 |
穴サイズ: |
16-55mm |
保証: |
12か月 |
エラストマーのmateria: |
PA66 |
表面処理: |
陽極酸化の処置 |
名前: |
うなり声の軸継手 |
構造: |
うなり声の軸継手 |
材料: |
アルミニウム鋼鉄 |
穴サイズ: |
16-55mm |
保証: |
12か月 |
エラストマーのmateria: |
PA66 |
表面処理: |
陽極酸化の処置 |

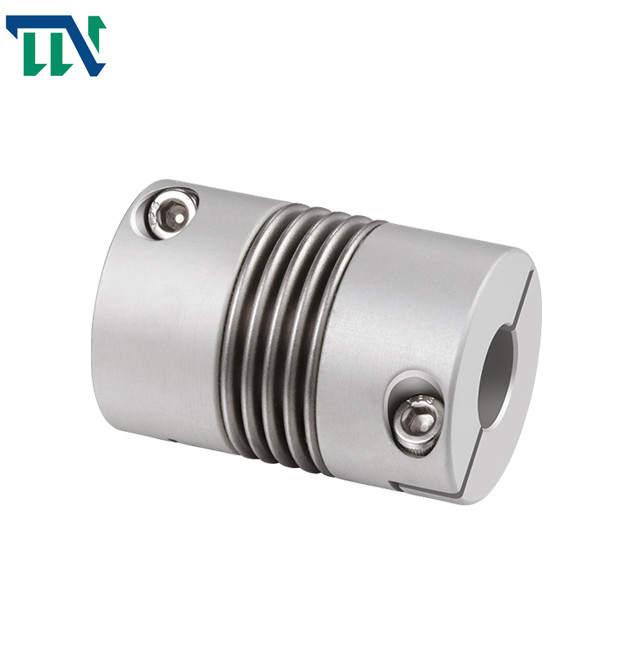

鋼鉄はエンコーダーのためにクランプ シャフトのカップリングを歩んだどなる
製品紹介
ふいごのカップリングは動きを送信するのに2つの半分のカップリングが付いている波形のthin-walled管（ふいご）の溶接か結束を直接使用する。カップリングに単純構造の利点が、小さい全体寸法、便利な処理および取付けおよび高い伝達正確さある。それは密集した構造および高い伝達正確さを要求する小さい力の精密機械類および制御機構で主に使用される。
適用範囲が広いシリーズおよび堅いシリーズに分けられるふいごのカップリングの伸縮性がある要素は精密金属のふいごである。適用範囲が広いシリーズに大きい伸縮性があり、エンコーダーおよびセンサーのようなマイクロ機会で頻繁に使用される。堅いシリーズはサーボ モーター、CNCの工作機械（マシニング センター）および他の機会で主に使用される。
製品の機能
>材料はアルミ合金であり、中間のふいごは優秀な耐食性のステンレス鋼から成っている
>Laserの溶接は前方および逆の回転のためにの間でふいごとシャフトの袖、適したゼロ回転整理と使用される
>Bellowsの構造は効果的に放射状の、角および軸偏差を償うことができる
サーボ モーター ステッピング モーターのために>Designed
締め金で止めるねじの>Fastening方法
プロダクト変数
プロダクト デッサン
プロダクト次元
| モデル | D1 D2の穴 | øD | L | L1 | L2 | L3 | N | C | F | M | レンチのトルク （N·M） |
| CRC16x27 | 4,5,6,6.35 | ø16 | 27 | 7.5 | 2 | 12 | 15 | 4.7 | 3 | 2-M2.5x8 | 1.5 |
| CRC20x32 | 5,6,6.35、8 | ø20 | 32 | 8 | 2.5 | 17 | 18 | 5.8 | 3.5 | 2-M2.5x10 | 1.5 |
| CRC22.5x34 | 5,6,6.35、8,9.5、10 | ø22.5 | 34 | 9 | 2 | 16 | 20 | 7 | 4.5 | 2-M3x12 | 2.5 |
| CRC25x37 | 6,6.35、8,9.5、10,12 | ø25 | 37 | 10.5 | 3 | 16 | 22 | 8.2 | 4.5 | 2-M3x12 | 2.5 |
| CRC32x42 | 8,9,9.525、10,11,12,12.7、14,15 | ø32 | 42 | 12.5 | 3 | 17 | 28 | 10 | 5.5 | 2-M4x16 | 3.5 |
| CRC40x55 | 8,9,9.525、10,11、12,127,14,15,16,18,19,20 | ø40 | 55 | 13 | 5 | 29 | 36 | 13.6 | 6.5 | 2-M4x20 | 3.5 |
| CRC55x72 | 10,11,12,12.7、14,15,16,18,19,20,22,24,25 | ø55 | 72 | 19 | 4.5 | 32 | 50 | 19 | 10 | 2-M6x25 | 15 |
