製品詳細
起源の場所: 中国
ブランド名: Tianniu
証明: ISO 9001
モデル番号: GRC 32*42
支払及び船積みの言葉
最小注文数量: 1 PCS
価格: Negotiable
パッケージの詳細: 0.08-0.17KGを出荷するカートンの海の出荷の飛行機
受渡し時間: 5-7仕事日
支払条件: T/T、ウェスタン・ユニオン、MoneyGram、L/C、D/A、D/P
供給の能力: 1ヶ月あたりの10000
名前: |
うなり声の軸継手 |
材料: |
アルミニウム鋼鉄 |
穴サイズ: |
25mm |
保証: |
12か月 |
エラストマーのmateria: |
PA66 |
表面処理: |
陽極酸化の処置 |
重量: |
0.06KG |
名前: |
うなり声の軸継手 |
材料: |
アルミニウム鋼鉄 |
穴サイズ: |
25mm |
保証: |
12か月 |
エラストマーのmateria: |
PA66 |
表面処理: |
陽極酸化の処置 |
重量: |
0.06KG |

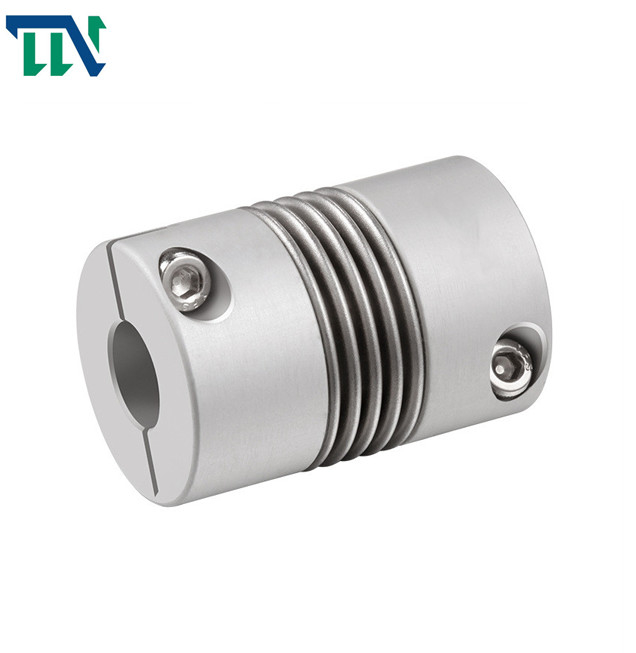

鋼鉄はエンコーダーのためにクランプ シャフトのカップリングを歩んだどなる
製品紹介
1. ふいごのカップリングに整理および高い感受性がない
2. 高い伸縮性、装置のよりよい保護
3. それは振動を吸収し、放射状の、角および軸偏差を同時に償うことができる
4. オイル汚れの抵抗および強い耐食性
5. ねじり剛性率の、右回りおよび左回りの回転特徴は丁度同じである
6. CNCの工作機械で一般的、ディスクおよび他の産業機械を指示する
プロダクト変数
プロダクト デッサン
プロダクト次元
| モデル変数 | 共通の腔線径・山径d1、d2 | ΦD | L | L1 | L2 | L3 | N | F | M | ねじトルクをきつく締めること （N.M） |
| GRC-16x27 | 4,5,6,6.35、7,8 | 16 | 27 | 7.5 | 2 | 8 | 13.5 | 3 | M2.5 | 1 |
| GRC-20x32 | 5,6,6.35、7,8,9,9.525、10 | 20 | 32 | 7.2 | 2.8 | 12 | 18 | 3.5 | M3 | 1.5 |
| GRC-22.5x34 | 5,6,6.35、7,8,9,9.525、10,11,12 | 22.5 | 34 | 8.05 | 2.8 | 12.3 | 20.2 | 4.5 | M3 | 1.5 |
| GRC-25x37 | 6,6.35、7,8,9,9,9.525、10,12 | 25 | 37 | 9.5 | 3 | 12 | 20.2 | 4.5 | M3 | 1.5 |
| GRC-32x42 | 8,9,9.525、10,11,12,12.7、14,15 | 32 | 42 | 8 | 4 | 18 | 27.2 | 5.5 | M4 | 2.5 |
| GRC-40x55 | 8,9,9.525、10,11,12,12.7、14,15,16,17,18,19,20 | 40 | 55 | 11.5 | 6 | 20 | 34.5 | 6.5 | M5 | 7 |
| GRC-55x72 | 10,11,12,12.7、14,15,16,17,18,19,20,22,24,25 | 55 | 72 | 16.5 | 6 | 27 | 51.9 | 10 | M6 | 12 |
| GRC-65x81 | 10,11,12,12.7、14,15,16,17,18,19,20,22,24,25,28,30,32,35,38 | 65 | 81 | 19.5 | 7 | 28 | 60.5 | 10.5 | M6 | 12 |
| モデル変数 | 評価されるトルク （N.M）* |
正当な突飛性 （mm） * |
正当な偏角 （°） * |
正当な軸偏差 （mm） * |
最高速度 rpm |
静的なねじり剛さ （N.M/rad） |
慣性モーメント （Kg.M2） |
シャフトの袖の材料 | 表面処理 | 重量 （g） |
| GRC-16x27 | 0.8 | 0.1 | 1.5 | + 0.4 -1.2 | 9400 | 150 | 8.0x10-7 | 高力アルミ合金 | 陽極酸化の処置 | 8 |
| GRC-20x32 | 1.5 | 0.15 | 2 | + 0.6 -1.8 | 7600 | 220 | 2.2x10-6 | 13 | ||
| GRC-22.5x34 | 1.8 | 0.15 | 2 | + 0.6 -1.8 | 6000 | 300 | 6.5x10-6 | 22 | ||
| GRC-25x37 | 2.0 | 0.15 | 2 | + 0.8 -1.8 | 6100 | 330 | 6.9x10-6 | 30 | ||
| GRC-32x42 | 2.5 | 0.2 | 2 | + 0.8 -2.5 | 4700 | 490 | 2.1x10-5 | 53 | ||
| GRC-40x55 | 6.4 | 0.2 | 2 | + 0.8 -2.5 | 4200 | 530 | 2.3x10-5 | 97 | ||
| GRC-55x72 | 12 | 0.2 | 2 | + 0.8 -2.5 | 3900 | 860 | 3.7x10-5 | 200 | ||
| GRC-65x81 | 18 | 0.2 | 2 | + 0.7 -2.5 | 3500 | 900 | 3.6x10-5 | 380 |
