製品詳細
起源の場所: 中国
ブランド名: Tianniu
証明: ISO-9001
モデル番号: Z16
支払及び船積みの言葉
最小注文数量: 2
価格: negotiable
パッケージの詳細: 飛行機での海の船積みによるカートン
受渡し時間: 5-7working幾日
支払条件: L/C、D/A、D/P、T/T、ウェスタン・ユニオン、MoneyGram
供給の能力: 1ヶ月あたりの1000
モデル番号: |
Z16錠アセンブリ |
材料: |
鋼鉄に耐えるGCr15 |
重量: |
0.25-100.3KG |
外の直径: |
47-710mm |
厚さ（mm）: |
60-155 |
穴サイズ: |
20-600mm |
トルク（kNm: |
34-3215 |
モデル番号: |
Z16錠アセンブリ |
材料: |
鋼鉄に耐えるGCr15 |
重量: |
0.25-100.3KG |
外の直径: |
47-710mm |
厚さ（mm）: |
60-155 |
穴サイズ: |
20-600mm |
トルク（kNm: |
34-3215 |

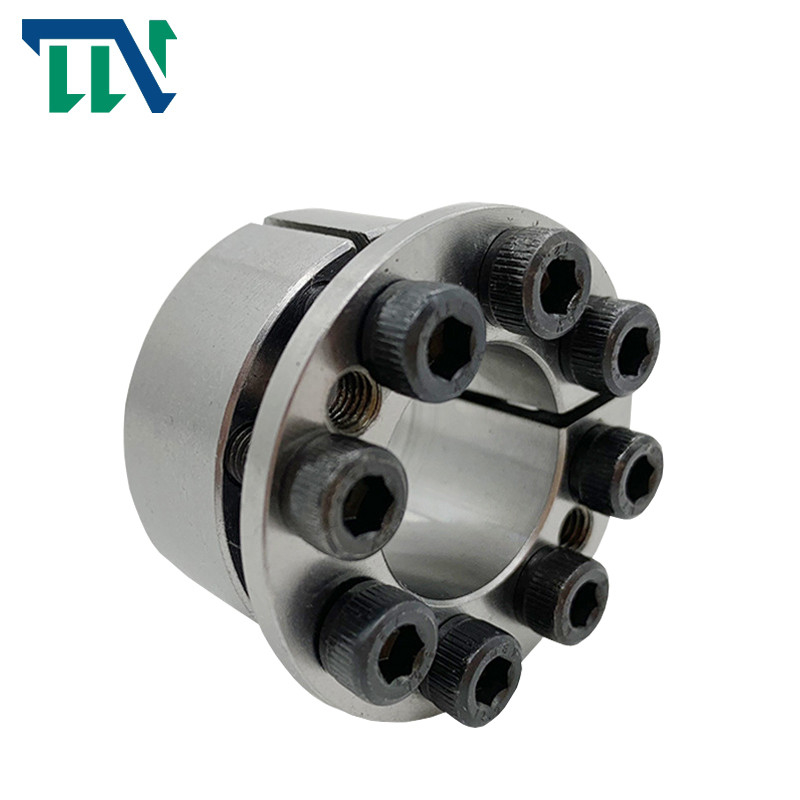

Z16印刷のために締め金で止めるキーレス錠装置力ロック アセンブリ
製品の機能
|
モデル
|
要素を締めるZ16
|
|
|
内部競争のサイズ（mm）
|
20-600mm
|
|
|
外の競争のサイズ（mm）
|
47-710mm
|
|
|
厚さ（mm）
|
23-113mm
|
|
|
重量（kg）
|
0.25-104kg
|
|
拡張の袖の主な目的はおよび負荷を送信するためにシャフトを実現するためにスプラインおよび単一のキーの機能を、部品間の関係（ギヤ、フライホイール、滑車、等のような）取り替えることである。
それが高力ボルトの行為によって、巨大な把握力使用されるとき内部リングとシャフトと外リングとハブの間で発生させる。負荷の下で、2のトルク、軸力、または結合された負荷はの結合された圧力によって送信される時
拡張の袖および部品および伴う摩擦力。
設置方法
1. 初めに、錠アセンブリの表面および接続された部品の共同表面を拭き、均等に潤滑油の薄層を加えなさい（二硫化モリブデンまたはケイ素の添加物なしで）。
2. それに設計で指定される位置に達させるシャフトに接続された部分を押しなさい。接続された部品の傾斜を防ぐために関係スペースにボルトを滑らかにゆるめるそれからボルトを手できつく締めるために取付ければアセンブリを錠。
3. トルク レンチは錠アセンブリ ボルトのために使用される。ボルトを斜め、斜めそして均等にきつく締め、ステップに従いなさい:（1）は1/MAの価値ときつく締まる;（2）は1/2mA価値ときつく締まる;（3）はMaの価値ときつく締まる;（4）はMaの価値とすべてのボルトを点検する。
プロダクト変数
|
直径
|
定格負荷
|
重量G （Kg）
|
|||||||
|
d
|
D
|
L1
|
L2
|
L3
|
L4
|
L5
|
Ft
|
Mt
|
|
|
20
|
47
|
20
|
17
|
23
|
29
|
3
|
0.28
|
28
|
0.26
|
|
22
|
47
|
20
|
17
|
23
|
29
|
3
|
0.31
|
28
|
0.25
|
|
24
|
50
|
20
|
17
|
23
|
29
|
3
|
0.34
|
28
|
0.28
|
|
25
|
50
|
20
|
17
|
23
|
29
|
3
|
0.35
|
28
|
0.3
|
|
28
|
55
|
20
|
17
|
23
|
29
|
3
|
0.52
|
37
|
0.32
|
|
30
|
55
|
20
|
17
|
23
|
29
|
3
|
0.56
|
37
|
0.31
|
|
35
|
60
|
20
|
17
|
23
|
29
|
3
|
0.74
|
42
|
0.34
|
|
40
|
65
|
20
|
17
|
23
|
29
|
3
|
0.93
|
46
|
0.38
|
|
45
|
75
|
24
|
20
|
28
|
36
|
4
|
1.56
|
69
|
0.64
|
|
50
|
80
|
24
|
20
|
28
|
36
|
4
|
2
|
78
|
0.69
|
|
55
|
85
|
24
|
20
|
28
|
36
|
4
|
2.4
|
86
|
0.75
|
|
60
|
90
|
24
|
20
|
28
|
36
|
4
|
2.6
|
86
|
0.8
|
|
65
|
95
|
24
|
20
|
28
|
36
|
4
|
3.4
|
104
|
0.85
|
|
70
|
110
|
29
|
24
|
34
|
44
|
5
|
4.8
|
137
|
1.56
|
|
75
|
115
|
29
|
24
|
34
|
44
|
5
|
5.15
|
137
|
1.65
|
|
80
|
120
|
29
|
24
|
34
|
44
|
5
|
6.05
|
151
|
1.73
|
|
85
|
125
|
29
|
24
|
34
|
44
|
5
|
7
|
164
|
1.83
|
|
90
|
130
|
29
|
24
|
34
|
44
|
5
|
7.4
|
164
|
1.91
|
|
95
|
135
|
29
|
24
|
34
|
44
|
5
|
7.8
|
164
|
1 99
|
|
100
|
145
|
33
|
28
|
38
|
50
|
5
|
10.3
|
207
|
2.68
|
|
110
|
1 55
|
33
|
28
|
38
|
50
|
5
|
11.4
|
207
|
2.9
|
|
120
|
1 65
|
33
|
28
|
38
|
50
|
5
|
15.8
|
263
|
3.1
|
|
130
|
1 80
|
38
|
33
|
43
|
55
|
5
|
19.5
|
301
|
4.25
|
|
140
|
1 90
|
38
|
33
|
43
|
55
|
5
|
21
|
301
|
4.5
|
|
150
|
200
|
38
|
33
|
43
|
55
|
5
|
25.4
|
338
|
4.8
|
|
160
|
21 0
|
38
|
33
|
43
|
55
|
5
|
30
|
376
|
5
|
|
170
|
225
|
43
|
38
|
49
|
63
|
5
|
35
|
412
|
6.8
|
|
180
|
235
|
43
|
38
|
49
|
63
|
5
|
41.8
|
464
|
7.1
|
|
190
|
250
|
51
|
46
|
57
|
71
|
5
|
51.4
|
541
|
9.6
|
|
200
|
260
|
51
|
46
|
57
|
71
|
5
|
62
|
619
|
10
|
|
220
|
285
|
55
|
50
|
61
|
77
|
5
|
78
|
714
|
12.7
|
|
240
|
305
|
55
|
50
|
61
|
77
|
5
|
92
|
770
|
13.8
|
|
260
|
325
|
55
|
50
|
61
|
77
|
5
|
112
|
860
|
14.8
|
|
280
|
355
|
65
|
60
|
73
|
91
|
5
|
145
|
1034
|
22.2
|
|
300
|
375
|
65
|
60
|
73
|
91
|
5
|
175
|
1164
|
23.6
|
|
320
|
405
|
77
|
72
|
85
|
105
|
5
|
242
|
1510
|
33.4
|
|
340
|
425
|
77
|
72
|
85
|
105
|
5
|
257
|
1510
|
35.3
|
|
360
|
455
|
89
|
84
|
99
|
121
|
5
|
338
|
1880
|
49
|
|
380
|
475
|
89
|
84
|
99
|
121
|
5
|
360
|
1890
|
51.5
|
|
400
|
495
|
89
|
84
|
99
|
121
|
5
|
439
|
2193
|
53.8
|
|
420
|
515
|
89
|
84
|
99
|
121
|
5
|
494
|
2350
|
56.3
|
|
440
|
545
|
101
|
96
|
113
|
137
|
5
|
566
|
2572
|
74.8
|
|
460
|
565
|
101
|
96
|
113
|
137
|
5
|
592
|
2572
|
77.8
|
|
480
|
585
|
101
|
96
|
113
|
137
|
5
|
617
|
2572
|
81
|
|
500
|
605
|
101
|
96
|
113
|
137
|
5
|
723
|
2893
|
84
|
|
520
|
630
|
101
|
96
|
113
|
137
|
5
|
752
|
2893
|
91.6
|
|
540
|
650
|
101
|
96
|
113
|
137
|
5
|
781
|
2893
|
94.7
|
|
560
|
670
|
101
|
96
|
113
|
137
|
5
|
900
|
3215
|
97.9
|
|
580
|
690
|
101
|
96
|
113
|
137
|
5
|
932
|
3215
|
101
|
|
600
|
710
|
101
|
96
|
113
|
137
|
5
|
964
|
3215
|
104
|
