製品詳細
起源の場所: 中国
ブランド名: Tianniu
証明: ISO-9001
モデル番号: RLK110
支払及び船積みの言葉
最小注文数量: 2
価格: negotiable
パッケージの詳細: 飛行機での海の船積みによるカートン
受渡し時間: 5-7working幾日
供給の能力: 1ヶ月あたりの1000
モデル番号: |
RLK110錠アセンブリ |
材料: |
鋼鉄に耐えるGCr15 |
重量: |
0.15-4.2 |
外の直径: |
23-112mm |
厚さ（mm）: |
24-140mm |
穴サイズ: |
14-90mm |
トルク（kNm: |
0.014-15.7 |
モデル番号: |
RLK110錠アセンブリ |
材料: |
鋼鉄に耐えるGCr15 |
重量: |
0.15-4.2 |
外の直径: |
23-112mm |
厚さ（mm）: |
24-140mm |
穴サイズ: |
14-90mm |
トルク（kNm: |
0.014-15.7 |

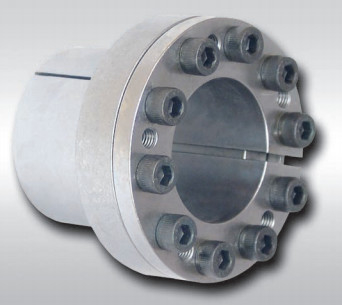

装置を締めるRLK110ロックナット軸受け標準的なシャフト
製品の機能
錠アセンブリは一種のキーレス関係装置である。その主義および目的は部品とシャフト間のキーレス関係を実現するために高力張力ボルトの行為によって内部リングとシャフトと外リングとハブ間の巨大な締め金で止める力を発生させることである。負荷に、2のトルク耐えるとき、軸力または結合された負荷は部品を持つ錠アセンブリの組合せ圧力によっておよびシャフトおよび伴う摩擦送信される。錠アセンブリ関係に次の利点がある:高い集中の正確さ;便利な取付け/調節/分解;高力、安定したおよび信頼できる接続;積み過ぎの場合には、それは重負荷を送信するために適した損傷から装置を、特に保護できる。重機、風力の生成、包装機械、印刷機械類、CNCの工作機械、オートメーション装置および他の分野で広く利用された。例えば:シャフトが付いているベルト滑車、スプロケット、ギヤ、斜めの滑車、インペラー、同期ベルト滑車、プロペラ、大きく、小さいファン、送風機またはダイレクト接続およびハブおよび他の伝達関係。使用法:ハブがシャフトによって接続される必要があるときプロダクトに軸方向に動き、トルクの条件を満たすために放射状の力および摩擦を発生させるボルトをきつく締めなさい。関係プロセスから、それは干渉の関係が暖房温度の非常に正確な計算、精密な処理および先立って厳密な制御を必要とすること見ることができる。余りにも小さい干渉は信頼できない関係をもたらすには容易であり余りにも大きい干渉は関係の部品のプラスチック変形をもたらすには容易である。アセンブリが多くの製造原価を増加する前に共同表面の高精度の機械化;アセンブリ増加の間の温度の厳密な条件付属装置の入力;さらに、一度接続された部品は分解である非常に面倒取り替えられる必要がある。一般的な方法は完全に取り替えられる必要があるより大きい損失に終って部品を取り替えられる必要はない部品を損なって容易の破壊することである。錠を使用してアセンブリ関係は完全にこれらの問題を避けることができる。接続した場合、量的に高力ボルトをきつく締めるように対応するトルクを送信する必要性を満たすためにトルクのハンドルだけが必要である;ちょうどボルトをゆるめるために部品を分解した場合。さらに、シャフトおよびハブのキー溝の機械化は避け、シャフトおよびハブの強さは高められる。錠アセンブリのもう一つの重要な利点は積み過ぎの場合には保護役割を担うことができることである。錠アセンブリの開発テストから、それは負荷が評価される価値の37%を超過するとき、コネクターを入れ、保護すること見ることができる。
プロダクト変数
|
基本的な次元 |
内部六角形によって先頭に立たれるボルト |
定格負荷 |
Pf （N/mm2） A/B |
MA
（N·m） |
G
（kg） |
||||||||||
| d | D | d0 | L0 | L | L1 | L2 | D1 | D2 |
サイズ |
Qty |
Ft （kN） A/B |
Mt （kN·m） A/B | |||
| mm | |||||||||||||||
| 14 | 23 | 28.5 | 23 | 14 | 26 | 30 | 38 | 33 | M4 | 15.5/9.7 | 0.108/0.068 | 210/132 | 4.9 | 0.15 | |
| 15 | 24 | 32 | 29 | 16 | 36 | 42 | 45 | 40 | M6 | 4 | 35.5/22.4 | 0.285/0.179 | 307/193 | 17 | 0.25 |
| 16 | 24 | 32 | 29 | 16 | 36 | 42 | 45 | 40 | M6 | 35.5/22.4 | 0.285/0.179 | 328/206 | 17 | 0.26 | |
| 18 | 26 | 34 | 47 | 42 | 0.320/0.200 | 290/184 | 0.27 | ||||||||
| 19 | 27 | 35 | 34 | 18 | 41 | 47 | 49 | 43 | M6 | 4 | 35.5/22.4 | 0.335/0.212 | 276/174 | 17 | 0.30 |
| 20 | 28 | 36 | 50 | 44 | 0.350/0.224 | 262/165 | 0.31 | ||||||||
| 22 | 32 | 40 | 54 | 48 | 6 | 0.353/0.231 | 155/101 | 0.38 | |||||||
| 24 | 34 | 42 | 56 | 50 | 6 | 0.636/0.400 | 237/149 | 0.38 | |||||||
| 25 | 34 | 42 | 41 | 25 | 48 | 54 | 56 | 50 | M6 | 6 | 53.4/33.6 | 0.665/0.420 | 228/143 | 17 | 0.40 |
| 28 | 39 | 47 | 61 | 55 | 6 | 0.745/0.470 | 204/128 | 0.41 | |||||||
| 30 | 41 | 49 | 61 | 57 | 6 | 0.795/0.500 | 189/119 | 0.47 | |||||||
| 32 | 43 | 51 | 65 | 59 | 8 | 1.136/0.715 | 237/149 | 0.48 | |||||||
| 35 | 47 | 54 | 69 | 62 | 1.160/0.735 | 152/99 | 0.63 | ||||||||
| 38 | 50 | 58 | 45 | 32 | 52 | 58 | 72 | 66 | M6 | 8 | 71.3/44.8 | 1.223/0.797 | 140/92 | 17 | 0.67 |
| 40 | 53 | 61 | 75 | 69 | 1.287/0.840 | 133/87 | 0.74 | ||||||||
| 42 | 55 | 63 | 78 | 71 | 1.352/0.881 | 127/82 | 0.78 | ||||||||
| 45 | 59 | 69.5 | 86 | 80 | 2.677/1.745 | 155/102 | 1.23 | ||||||||
| 48 | 62 | 71.5 | 64 | 45 | 72 | 80 | 87 | 81 | M8 | 8 | 119/77.6 | 2.855/1.860 | 145/92 | 41 | 1.24 |
| 50 | 65 | 75.5 | 92 | 86 | 2.975/1.940 | 140/92 | 1.40 | ||||||||
| 55 | 71 | 81.5 | 98 | 92 | 3.680/2.400 | 117/77 | 1.70 | ||||||||
| 60 | 77 | 87.5 | 74 | 55 | 82 | 90 | 104 | 98 | M8 | 9 | 133/87.2 | 4.015/2.620 | 107/70 | 41 | 1.90 |
| 65 | 84 | 94.5 | 111 | 105 | 4.350/2.840 | 100/65 | 2.20 | ||||||||
| 70 | 90 | 101.5 | 119 | 113 | 9 | 212/139 | 7.440/4.850 | 123/81 | 3.05 | ||||||
| 75 | 95 | 107.0 | 126 | 119 | 9 | 212/139 | 7.970/5.200 | 114/75 | 3.32 | ||||||
| 80 | 100 | 112.5 | 87 | 65 | 97 | 107 | 131 | 125 | M10 | 12 | 283/184 | 11.335/7.39 | 144/94 | 83 | 3.50 |
| 85 | 106 | 118.5 | 137 | 131 | 12 | 283/184 | 12.040/7.85 | 135/88 | 3.81 | ||||||
| 90 | 112 | 124.5 | 144 | 137 | 12 | 283/184 | 12.750/8.32 | 128/83 | 4.20 | ||||||
