製品詳細
起源の場所: 中国
ブランド名: Tianniu
証明: ISO-9001
モデル番号: TLK110シリーズ
支払及び船積みの言葉
最小注文数量: 2
価格: negotiable
パッケージの詳細: 飛行機での海の船積みによるカートン
受渡し時間: 5-7working幾日
支払条件: L/C、D/A、D/P、ウェスタン・ユニオン、MoneyGram
供給の能力: 1ヶ月あたりの1000
モデル番号: |
TLK110錠アセンブリ |
材料: |
鋼鉄に耐えるGCr15 |
穴サイズ: |
14-90mm |
重量: |
0.15-4.2KG |
外の直径: |
23-112mm |
サイズ: |
M4 M6 M8 M10 |
トルク（kNm: |
0.1-12.75 |
モデル番号: |
TLK110錠アセンブリ |
材料: |
鋼鉄に耐えるGCr15 |
穴サイズ: |
14-90mm |
重量: |
0.15-4.2KG |
外の直径: |
23-112mm |
サイズ: |
M4 M6 M8 M10 |
トルク（kNm: |
0.1-12.75 |

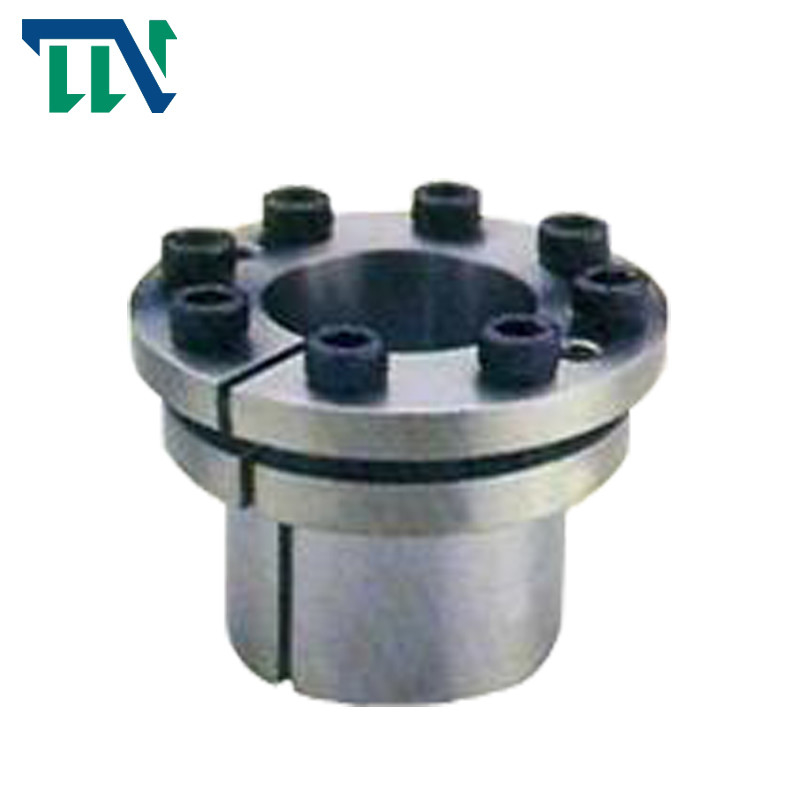

装置を締めるTLK110ロックナット軸受け標準的なシャフト
製品紹介
錠アセンブリ関係は精密な、ギャップなしの、キーレス関係である。確実に主伝達によって引き起こされる応力集中および転がりキーのような不利な点を除去する。それに便利で、速い位置、長い耐用年数腐食すること容易の利点がある。仕事および摩耗の間に滑っている親類がない。それはさまざまな高精度伝達およびサーボ機構の使用のために特に適している
欠陥および処置
仕事の大きいトルクの長期伝達が原因で、拡張の袖は拡張の袖と締める物間の疲労の摩耗に終って金属疲労の変形を、もたらして容易である。同時に、大きい焼結機械、原因で修理することは困難である。これらの問題を解決するためには、ポリマー合成物は現地修理に使用することができる。装置の部品および走行状態および摩耗間の一致関係に一般に部品と型修理プロセス間の対応する関係がある。
修理は次のステップに主に分けられる:最初に、ジャーナルのすり切れた部分およびギヤの内部の穴はきれい、乾燥する荒いために扱われ第一次金属色は露出される。シャフトの直径の表面はポリマー金属修理材料2211fが塗られ、定規と擦れ、そして凝固した;ギヤの内部の穴の表面は扱われ、ポリマー金属修理材料は滑らかになり、凝固するために摩耗の跡加えられる;材料が熱され、凝固する後、材料の表面は磨かれ、水平になり、錠アセンブリの内部リングは型として使用される
シャフトの直径の表面の修理部品にサイズと合い、フィートの端を磨き、そして次に修理されたサイズを測定しなさい;最後に、錠アセンブリの内部および外リングは総会のためのポリマー金属修理材料が塗られる。
製品の機能
| モデル | RLK603錠アセンブリ | |
| 定格負荷（kN.m） | 力 | 5-3500 |
| トルク | 0.025-517 | |
| 内部競争のサイズ（mm） | 14-360 | |
| 外の競争のサイズ（mm） | 38-590 | |
| 厚さ（mm） | 15-175 | |
| 重量（Kg） | 0.1-186 | |
プロダクト変数
|
基本尺寸 基本的な次元 |
内六角螺钉の内部六角形はボルトの先頭に立った |
额定负荷 定格負荷 |
Pf （N/mm2） A/B |
MA
（N·m） |
G
（kg） |
||||||||||
| d | D | d0 | L0 | L | L1 | L2 | D1 | D2 |
规格 サイズ |
数量 Qty |
Ft （kN） A/B |
Mt （kN·m） A/B | |||
| mm | |||||||||||||||
| 14 | 23 | 28.5 | 23 | 14 | 26 | 30 | 38 | 33 | M4 | 15.5/9.7 | 0.108/0.068 | 210/132 | 4.9 | 0.15 | |
| 15 | 24 | 32 | 29 | 16 | 36 | 42 | 45 | 40 | M6 | 4 | 35.5/22.4 | 0.285/0.179 | 307/193 | 17 | 0.25 |
| 16 | 24 | 32 | 29 | 16 | 36 | 42 | 45 | 40 | M6 | 35.5/22.4 | 0.285/0.179 | 328/206 | 17 | 0.26 | |
| 18 | 26 | 34 | 47 | 42 | 0.320/0.200 | 290/184 | 0.27 | ||||||||
| 19 | 27 | 35 | 34 | 18 | 41 | 47 | 49 | 43 | M6 | 4 | 35.5/22.4 | 0.335/0.212 | 276/174 | 17 | 0.30 |
| 20 | 28 | 36 | 50 | 44 | 0.350/0.224 | 262/165 | 0.31 | ||||||||
| 22 | 32 | 40 | 54 | 48 | 6 | 0.353/0.231 | 155/101 | 0.38 | |||||||
| 24 | 34 | 42 | 56 | 50 | 6 | 0.636/0.400 | 237/149 | 0.38 | |||||||
| 25 | 34 | 42 | 41 | 25 | 48 | 54 | 56 | 50 | M6 | 6 | 53.4/33.6 | 0.665/0.420 | 228/143 | 17 | 0.40 |
| 28 | 39 | 47 | 61 | 55 | 6 | 0.745/0.470 | 204/128 | 0.41 | |||||||
| 30 | 41 | 49 | 61 | 57 | 6 | 0.795/0.500 | 189/119 | 0.47 | |||||||
| 32 | 43 | 51 | 65 | 59 | 8 | 1.136/0.715 | 237/149 | 0.48 | |||||||
| 35 | 47 | 54 | 69 | 62 | 1.160/0.735 | 152/99 | 0.63 | ||||||||
| 38 | 50 | 58 | 45 | 32 | 52 | 58 | 72 | 66 | M6 | 8 | 71.3/44.8 | 1.223/0.797 | 140/92 | 17 | 0.67 |
| 40 | 53 | 61 | 75 | 69 | 1.287/0.840 | 133/87 | 0.74 | ||||||||
| 42 | 55 | 63 | 78 | 71 | 1.352/0.881 | 127/82 | 0.78 | ||||||||
| 45 | 59 | 69.5 | 86 | 80 | 2.677/1.745 | 155/102 | 1.23 | ||||||||
| 48 | 62 | 71.5 | 64 | 45 | 72 | 80 | 87 | 81 | M8 | 8 | 119/77.6 | 2.855/1.860 | 145/92 | 41 | 1.24 |
| 50 | 65 | 75.5 | 92 | 86 | 2.975/1.940 | 140/92 | 1.40 | ||||||||
| 55 | 71 | 81.5 | 98 | 92 | 3.680/2.400 | 117/77 | 1.70 | ||||||||
| 60 | 77 | 87.5 | 74 | 55 | 82 | 90 | 104 | 98 | M8 | 9 | 133/87.2 | 4.015/2.620 | 107/70 | 41 | 1.90 |
| 65 | 84 | 94.5 | 111 | 105 | 4.350/2.840 | 100/65 | 2.20 | ||||||||
| 70 | 90 | 101.5 | 119 | 113 | 9 | 212/139 | 7.440/4.850 | 123/81 | 3.05 | ||||||
| 75 | 95 | 107.0 | 126 | 119 | 9 | 212/139 | 7.970/5.200 | 114/75 | 3.32 | ||||||
| 80 | 100 | 112.5 | 87 | 65 | 97 | 107 | 131 | 125 | M10 | 12 | 283/184 | 11.335/7.39 | 144/94 | 83 | 3.50 |
| 85 | 106 | 118.5 | 137 | 131 | 12 | 283/184 | 12.040/7.85 | 135/88 | 3.81 | ||||||
| 90 | 112 | 124.5 | 144 | 137 | 12 | 283/184 | 12.750/8.32 | 128/83 | 4.20 | ||||||
