製品詳細
起源の場所: 中国
ブランド名: Tianniu
証明: ISO-9001
モデル番号: CKZF-Bシリーズ
支払及び船積みの言葉
最小注文数量: 1 PCS
価格: Negotiable
パッケージの詳細: 飛行機での海の船積みによるカートン
受渡し時間: 5-10Working幾日
支払条件: T/T、ウェスタン・ユニオン、MoneyGram、L/C、D/A、D/P
供給の能力: 1ヶ月あたりの10000
名前: |
CKZF-Bのスプラグのタイプはバックストップのクラッチを惰性で動かす |
材料: |
GCR 15の忍耐の鋼鉄 |
タイプ: |
1つの方法軸受け |
Thichness （mm）: |
100-310 |
トルク（Nm）: |
250-8500 |
重量（kg）: |
2.3-70 |
穴サイズ（mm）: |
30-130 |
名前: |
CKZF-Bのスプラグのタイプはバックストップのクラッチを惰性で動かす |
材料: |
GCR 15の忍耐の鋼鉄 |
タイプ: |
1つの方法軸受け |
Thichness （mm）: |
100-310 |
トルク（Nm）: |
250-8500 |
重量（kg）: |
2.3-70 |
穴サイズ（mm）: |
30-130 |

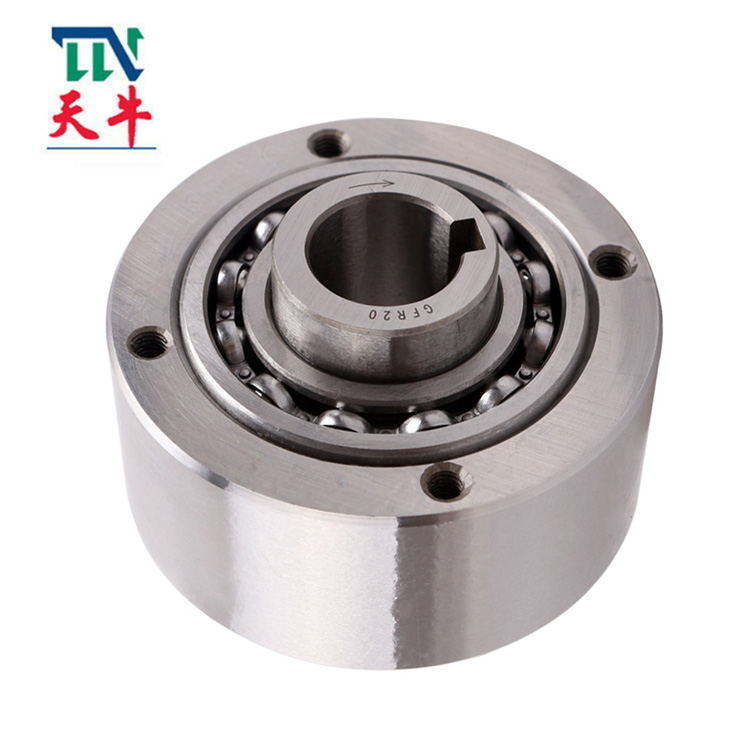

CKZF-Bのスプラグのタイプはバックストップのクラッチを惰性で動かす
生産の紹介
タイプCKZF-Bは遠心スプラグのtypefreewheelswith、2つの60のシリーズ軸受けを使用してroating内部競争である
外の競争だけの単位のために惰性で動くことである油を差されるdeliveredoil設計されている。
内部競争はおよび外の競争にキー溝があり、対処に横か縦の取付けのために涙ねじがある。
バックストップ、かクラッチの塗布を過剰運転するために適した。
CKZF-Bは忍耐の無接触くさびのタイプ一方通行クラッチである。2つの160のシリーズ軸受けによって支えられる。外リングは回転を越えて一方向性関数があるように外リングだけは設計されている、行く。グリースは工場に含まれている。内部および外リングにキー溝があり、端の表面に縦か水平姿勢に取付けることができるねじ穴がある。高速条件の下の逆の回転を防ぐか、または速度を過剰運転するための適用例
一方通行クラッチは内部リングと外リングの間で置かれる外リング、内部リングおよびくさびのブロックから成っている。それはくさびのブロック・ブレーキまたはローラー ブレーキのどれである場合もある。一方通行クラッチは2つのタイプに分けることができる:
自身の軸受けが付いている一方通行クラッチ
軸受けのない一方通行クラッチ
一方通行クラッチのために、内部および外リングの中心が一直線に並ぶことは非常に重要である。軸受けなしで一方通行クラッチを選べば
、顧客は内部および外リングの中心が取付けの間に一直線に並ぶことを保障しなければならない
| タイプ |
わずかなトルク {N·m} |
制限速度r/minの過剰運転 | 次元のinmm | 重量 | |||||||||||
| nmin | nmax | d/H7 | D/H7 | F | D1 | B | c | L | n-M | H | bwの*tw | bn.の*tn | kg | ||
| CKZF-B30100 | 250 | 780 | 6000 | 30 | 100 | 87 | 75 | 51 | 68 | 60.5 | 6-M6 | 10 | 8*4.0 | 8*3.3 | 2.3 |
| CKZF-B35110 | 300 | 740 | 6000 | 35 | 110 | 96 | 80 | 55 | 74 | 63 | 6-M6 | 12 | 10*5.0 | 10*3.3 | 3.2 |
| CKZF-B40125 | 450 | 720 | 5000 | 40 | 125 | 108 | 90 | 63 | 86 | 73 | 6-M8 | 14 | 12*5.0 | 12*3.3 | 4.3 |
| CKZF-B45130 | 510 | 665 | 4000 | 45 | 130 | 112 | 95 | 63 | 86 | 73 | 8-M8 | 14 | 14*5.5 | 14*3.8 | 5.0 |
| CKZF-B50150 | 820 | 610 | 4000 | 50 | 150 | 132 | 110 | 73 | 94 | 86 | 8-M8 | 14 | 14*5.5 | 14*3.8 | 7.5 |
| CKZF-B55160 | 976 | 600 | 3200 | 55 | 160 | 138 | 115 | 73 | 104 | 86 | 8-M10 | 16 | 16*6.0 | 16*4.3 | 9.0 |
| CKZF-B60170 | 1300 | 490 | 3200 | 60 | 170 | 150 | 125 | 91 | 114 | 105 | 10-M10 | 16 | 18*7.0 | 18*4.4 | 12.7 |
| CKZF-B70190 | 1600 | 480 | 2400 | 70 | 190 | 165 | 140 | 108 | 134 | 124 | 10-M10 | 16 | 20*7.5 | 20*4.9 | 14.5 |
| CKZF-B80210 | 2500 | 450 | 2400 | 80 | 210 | 185 | 160 | 106 | 144 | 124 | 10-M10 | 16 | 22*9.0 | 22*5.4 | 19.0 |
| CKZF-B90230 | 3300 | 420 | 2000年 | 90 | 230 | 206 | 180 | 114 | 158 | 143 | 10-M12 | 20 | 22*9.0 | 25*5.4 | 29.5 |
| CKZF-B100270 | 5800 | 420 | 2000年 | 100 | 270 | 240 | 200 | 121 | 182 | 153 | 10-M16 | 24 | 28*10 | 28*6.4 | 42.5 |
| CKZF-B130310 | 8500 | 415 | 2000年 | 130 | 310 | 278 | 240 | 169 | 212 | 194 | 12-M16 | 24 | 32*11 | 32*7.4 | 70 |
