製品詳細
起源の場所: 中国
ブランド名: Tianniu
証明: ISO-9001
モデル番号: FXMシリーズ
支払及び船積みの言葉
最小注文数量: 1 PCS
価格: negotiable
パッケージの詳細: 飛行機での海の船積みによるカートン
受渡し時間: 5-10Working幾日
支払条件: T/T、ウェスタン・ユニオン、MoneyGram、L/C、D/A、D/P
供給の能力: 1ヶ月あたりの10000
名前: |
1つの方法クラッチに耐えるFXMカム クラッチのスプラグのバックストップ |
材料: |
GCR 15の忍耐の鋼鉄 |
タイプ: |
1つの方法軸受け |
トルク（Nm）: |
110-320 |
重量（KG）: |
0.8-440 |
穴サイズ（mm）: |
30-130 |
名前: |
1つの方法クラッチに耐えるFXMカム クラッチのスプラグのバックストップ |
材料: |
GCR 15の忍耐の鋼鉄 |
タイプ: |
1つの方法軸受け |
トルク（Nm）: |
110-320 |
重量（KG）: |
0.8-440 |
穴サイズ（mm）: |
30-130 |

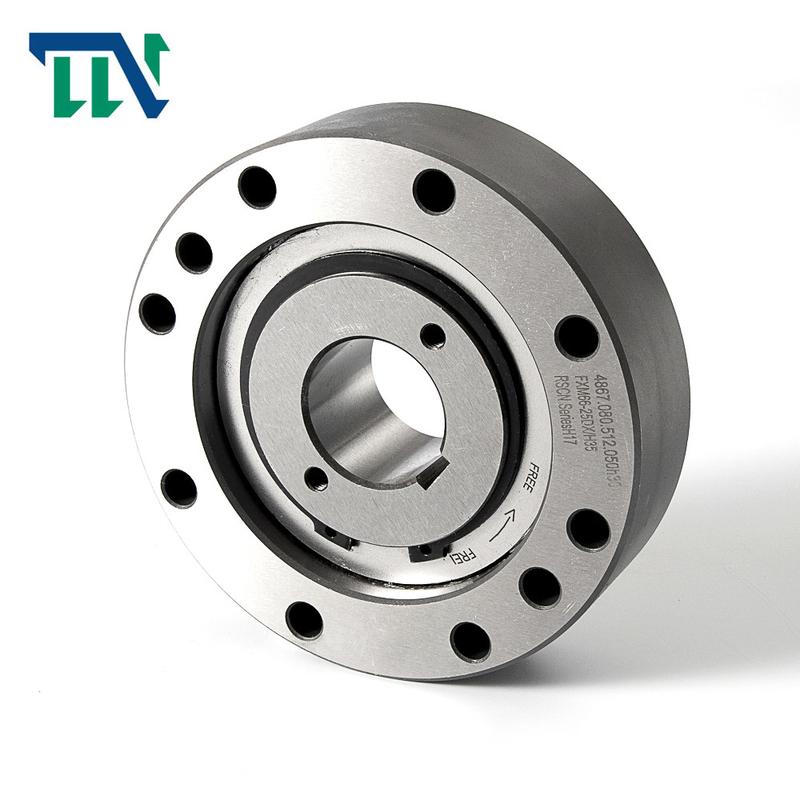

1つの方法クラッチに耐えるFXMカム クラッチのスプラグのバックストップ
生産の紹介
統合されるFXMを装備されているスプラグの離昇X.が惰性で動かす。運転操作は低速で行なわれること惰性で動く操作で内部リングが高速で回って、クラッチの過剰運転を提供すれば、スプラグの離昇Xはバックストップおよび過剰運転のクラッチのために使用される。惰性で動く操作では、遠心力によりFCスプラグは外トラックから離れる。この作動状態では無制限の耐用年数と、すなわち摩耗なしの仕事を惰性で動かしなさい。
惰性で動く操作のスプラグの離昇Xと惰性で動かしなさいことをことを図58-2は示す。内部リングと接続されるおりで支えられるスプラグは内部リングと回る。スプラグのS重心で加えられる遠心力FCはおりのサポート リングに対してスプラグおよび残りを左回りに回す。これはスプラグと外トラック間のギャップaで起因する;接触を使用を惰性で動かしなさい。スプラグに対する遠心力の効果がばね力FFのそれよりより少しであるほどまでに内部リング速度の減少が外リングで、スプラグ再度および休んだら締まること準備ができている惰性で動かしなさい（図58-3）。もし使用するなら過剰運転のクラッチとして、運転の速度は離昇の速度の40%を超過してはならない
| 項目 | FXMシリーズ |
| 材料 | GCr15 |
| 穴dia。 | 20-320のmm |
| 外dia。 | 85-630のmm |
| 幅 | 25-220のmm |
| トルク容量 | 110-20500 N.m |
| 重量 | 0.8-440 kg |
| パッケージ | カートン箱、あなたの条件として木箱または |
統合されるFXMをである軸受けサポートなしでそしてスプラグと-車輪自由なスプラグ惰性で動かす
離昇X。
内部リングが高速で回るときスプラグの離昇Xは摩耗なしの自由奔放な操作を保障する。
FXMを使用される次のように惰性で動かす:
1. バックストップ
2. クラッチの過剰運転
低速の高速自由奔放な操作を用いる適用のためおよびいつ過剰運転のクラッチとして使用されて
操作を運転する速度。
わずかなトルク888まで000 N.m。
穴460までのmm。多くの標準的な穴は利用できる。
| サイズを惰性で動かしなさい | わずかなトルク（Nm） | 存在のわずかなトルクはT.I.Rをなくなる。（Nm） | 内部リング速度分1のスプラグの離昇 | 最高。速度 | ||||||||||||||||||
| ↗ | 0 | ↗ | 0,1 | ↗ | 0,2 | ↗ | 0,3 | ↗ | 0,4 | ↗ | 0,5 | 内部リング過剰運転分1 | 外リングは分1を運転する | |||||||||
| FXM | 31- 17 | 110 | 110 | 105 | 100 | 890 | 5 000 | 356 | ||||||||||||||
| FXM | 38-17 | 180 | 170 | 160 | 150 | 860 | 5 000 | 344 | ||||||||||||||
| FXM | 46-25 | 460 | 450 | 440 | 430 | 820 | 5 000 | 328 | ||||||||||||||
| FXM | 51 - 25 | 560 | 550 | 540 | 530 | 750 | 5 000 | 300 | ||||||||||||||
| FXM | 56 - 25 | 660 | 650 | 640 | 630 | 730 | 5 000 | 292 | ||||||||||||||
| FXM | 61 - 19 | 520 | 500 | 480 | 460 | 750 | 5 000 | 300 | ||||||||||||||
| FXM | 66 - 25 | 950 | 930 | 910 | 890 | 700 | 5 000 | 280 | ||||||||||||||
| FXM | 76 - 25 | 1 200 | 1 170 | 1 140 | 1 110 | 670 | 5 000 | 268 | ||||||||||||||
| FXM | 86 - 25 | 1 600 | 1 550 | 1 500 | 1 450 | 630 | 5 000 | 252 | ||||||||||||||
| FXM | 101 -25 | 2 100 | 2 050 | 2 000 | 1 950 | 610 | 5 000 | 244 | ||||||||||||||
| FXM | 85 -40 | 2 500 | 2 400 | 2 300 | 2 300 | 2 200 | 1 850 | 430 | 6 000 | 172 | ||||||||||||
| FXM | 100 -40 | 3 700 | 3 600 | 3 400 | 3 400 | 2 900 | 2 400 | 400 | 4 500 | 160 | ||||||||||||
| FXM | 120 -50 | 7 700 | 7 600 | 7 500 | 6 100 | 5 100 | 4 200 | 320 | 4 000 | 128 | ||||||||||||
| FXM | 140 -50 | 10 100 | 10 000 | 9 800 | 8 400 | 7 000 | 5 800 | 320 | 3 000 | 128 | ||||||||||||
| FXM | 170 -63 | 20 500 | 20 500 | 19 500 | 15 500 | 13 000 | 12 000 | 250 | 2 700 | 100 | ||||||||||||
| FXM | 200 -63 | 31 000 | 27 500 | 22 000 | 18 000 | 15 500 | 14 000 | 240 | 2 100 | 96 | ||||||||||||
| タイプ | 穴d | B | D | E | F | G | J | L | P | T | U | V | W | Z ** | 重量 | |||||||
| mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | kg | |||
| FXM 31 -17 | 20* | 20* | 17 | 25 | 85 | 41 | 55 | M6 | 31 | 24 | 1,0 | 70 | 15 | 6 | 21 | 6 | 0,8 | |||||
| FXM 38 -17 | 25* | 25* | 17 | 25 | 90 | 48 | 62 | M6 | 38 | 24 | 1,0 | 75 | 15 | 6 | 21 | 6 | 0,9 | |||||
| FXM 46 -25 | 25 | 30 | 25 | 35 | 95 | 56 | 70 | M6 | 46 | 35 | 1,0 | 82 | 15 | 6 | 21 | 6 | 1,3 | |||||
| FXM 51 -25 | 25 | 30 | 35 | 36 | 25 | 35 | 105 | 62 | 75 | M6 | 51 | 35 | 1,0 | 90 | 15 | 6 | 21 | 6 | 1,7 | |||
| FXM 56 -25 | 35 | 40 | 25 | 35 | 110 | 66 | 80 | M6 | 56 | 35 | 1,0 | 96 | 15 | 6 | 21 | 8 | 1,8 | |||||
| FXM 61 -19 | 30 | 35 | 40 | 45* | 19 | 27 | 120 | 74 | 85 | M8 | 61 | 25 | 1,0 | 105 | 15 | 6 | 21 | 6 | 1,8 | |||
| FXM 66 -25 | 35 | 40 | 45 | 48* | 25 | 35 | 132 | 82 | 90 | M8 | 66 | 35 | 1,0 | 115 | 15 | 8 | 23 | 8 | 2,8 | |||
| FXM 76 -25 | 45 | 55 | 60* | 25 | 35 | 140 | 92 | 100 | M8 | 76 | 35 | 1,0 | 125 | 15 | 8 | 23 | 8 | 3,1 | ||||
| FXM 86 -25 | 40 | 45 | 50 | 60 | 65 | 70* | 25 | 40 | 150 | 102 | 110 | M8 | 86 | 40 | 1,0 | 132 | 15 | 8 | 23 | 8 | 4,2 | |
| FXM 101 -25 | 55 | 70 | 80* | 25 | 50 | 175 | 117 | 125 | M10 | 101 | 50 | 1,0 | 155 | 20 | 8 | 28 | 8 | 6,9 | ||||
| FXM 85 -40 | 45 | 50 | 60 | 65 | 65 | 40 | 50 | 175 | 102 | 125 | M10 | 85 | 60 | 1,0 | 155 | 20 | 8 | 28 | 8 | 7,4 | ||
| FXM 100 -40 | 45 | 50 | 55 | 60 | 70 | 75 | 80* | 40 | 50 | 190 | 130 | 140 | M10 | 100 | 60 | 1,5 | 165 | 25 | 10 | 35 | 12 | 8,8 |
| FXM 120 -50 | 60 | 65 | 70 | 75 | 80 | 95 | 95 | 50 | 60 | 210 | 150 | 160 | M10 | 120 | 70 | 1,5 | 185 | 25 | 10 | 35 | 12 | 12,7 |
| FXM 140 -50 | 65 | 90 | 100 | 110 | 110 | 50 | 70 | 245 | 170 | 180 | M12 | 140 | 70 | 2,0 | 218 | 25 | 12 | 35 | 12 | 19,8 | ||
| FXM 170 -63 | 70 | 85 | 90 | 100 | 120 | 130 | 63 | 80 | 290 | 200 | 210 | M16 | 170 | 80 | 2,0 | 258 | 28 | 12 | 38 | 12 | 33,0 | |
| FXM 200 -63 | 130 | 155 | 63 | 80 | 310 | 230 | 240 | M16 | 200 | 80 | 2,0 | 278 | 32 | 12 | 42 | 12 | 32,0 | |||||
| FXM 240 - 63 | 185 | 63 | 80 | 400 | 280 | 310 | M20 | 240 | 90 | 2,0 | 360 | 48 | 15 | 60 | 12 | 60,0 | ||||||
| FXM 240 - 96 | 185 | 96 | 125 | 420 | 280 | 310 | M24 | 240 | 120 | 2,0 | 370 | 48 | 18 | 60 | 16 | 95,0 | ||||||
| FXM 260 - 63 | 205 | 63 | 80 | 430 | 300 | 330 | M20 | 260 | 105 | 2,0 | 380 | 48 | 18 | 60 | 16 | 75,0 | ||||||
| FXM 290 - 70 | 230 | 70 | 80 | 460 | 330 | 360 | M20 | 290 | 105 | 2,0 | 410 | 48 | 18 | 60 | 16 | 90,0 | ||||||
| FXM 290 - 96 | 230 | 96 | 110 | 460 | 330 | 360 | M20 | 290 | 120 | 2,0 | 410 | 48 | 18 | 60 | 16 | 91,0 | ||||||
| FXM 310 - 70 | 240 | 70 | 125 | 497 | 360 | 380 | M20 | 310 | 110 | 3,0 | 450 | 48 | 18 | 60 | 24 | 135,0 | ||||||
| FXM 310 - 96 | 240 | 96 | 125 | 497 | 360 | 380 | M20 | 310 | 120 | 3,0 | 450 | 48 | 18 | 60 | 24 | 145,0 | ||||||
| FXM 320 - 70 | 250 | 70 | 80 | 490 | 360 | 390 | M24 | 320 | 105 | 3,0 | 440 | 55 | 20 | 68 | 16 | 105,0 | ||||||
| FXM 360 - 100 | 280 | 100 | 120 | 540 | 400 | 430 | M24 | 360 | 125 | 3,0 | 500 | 55 | 20 | 68 | 24 | 170,0 | ||||||
| FXM 410 - 100 | 320 | 100 | 120 | 630 | 460 | 480 | M24 | 410 | 125 | 3,0 | 560 | 55 | 20 | 68 | 24 | 245,0 | ||||||
| FXM 2410 - 100 | 320 | 200 | 220 | 630 | 460 | 480 | M30 | 410 | 220 | 3,0 | 560 | 55 | 20 | 68 | 24 |
440,0 |
||||||
