製品詳細
起源の場所: 中国
ブランド名: Tianniu
証明: ISO-9001
モデル番号: CKZ-Bシリーズ
支払及び船積みの言葉
最小注文数量: 1 PCS
価格: Negotiable
パッケージの詳細: 飛行機での海の船積みによるカートン
受渡し時間: 5-10Working幾日
支払条件: T/T、ウェスタン・ユニオン、MoneyGram、L/C、D/A、D/P
供給の能力: 1ヶ月あたりの10000
名前: |
バケツ エレベーターのためのCKZ-Bワン・ダイレクションのクラッチ |
材料: |
GCR 15の忍耐の鋼鉄 |
タイプ: |
1つの方法軸受け |
Thichness （mm）: |
106-190 |
トルク（Nm）: |
404-1830 |
重量（KG）: |
3.98-11.42 |
穴サイズ（mm）: |
110-180 |
保証: |
12か月 |
名前: |
バケツ エレベーターのためのCKZ-Bワン・ダイレクションのクラッチ |
材料: |
GCR 15の忍耐の鋼鉄 |
タイプ: |
1つの方法軸受け |
Thichness （mm）: |
106-190 |
トルク（Nm）: |
404-1830 |
重量（KG）: |
3.98-11.42 |
穴サイズ（mm）: |
110-180 |
保証: |
12か月 |

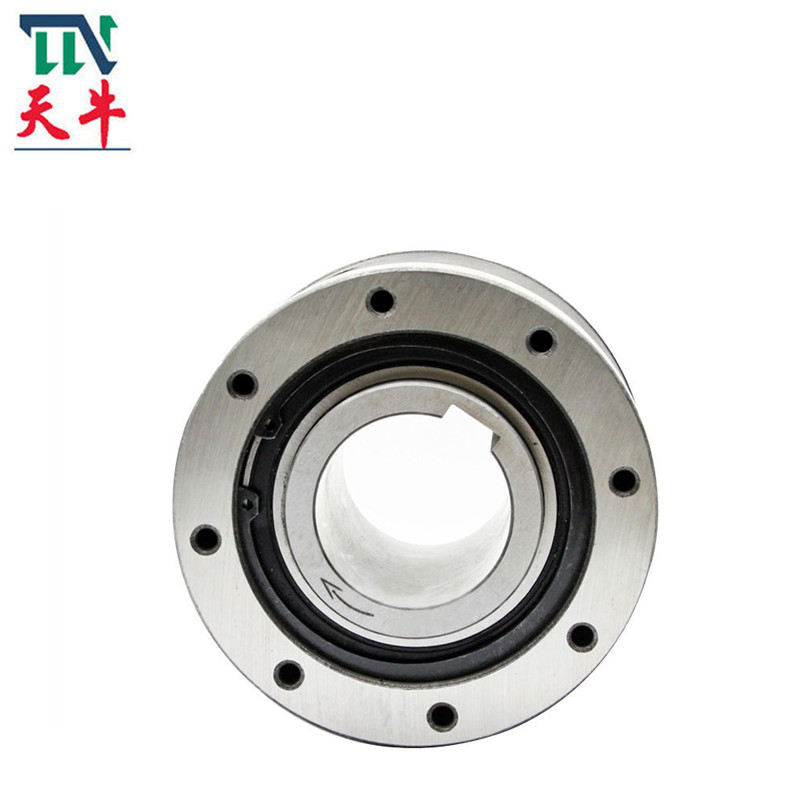

バケツ エレベーターのためのCKZ-Bワン・ダイレクションのクラッチ
生産の紹介
CK-Bシリーズは軸受けサポートなしに外リングの両端の主溝が付いているくさびのタイプ一方通行クラッチである。放射状次元は標準的な忍耐次元と同じである。使用されたとき軸および放射状の負荷に抗することを、軸受けによって取付ける必要がある。グリースは工場で加えられた。
標準的な設置方法はCK-Bモデルが軸受けと同軸で隣り合わせである、同じ許容条件は要求されることであり。内部リングおよびシャフトはキーによって接続される。外リングにh7の次元の許容があり、H7の許容の機械壁によって一致する。外リングの両側の端の表面キーが外リングおよびトルクを送信するために機械壁を修理するのに使用されている。
このシリーズは、織物包装で頻繁に使用される、印刷、食糧、医学、化学薬品および他の機械設備
1. CKZ-BSeriesカム クラッチは特別なグリースと詰まる両端の盾軸受けによって保護され使用可能である。付加的な潤滑油は要求されない。
2。クラッチに滑車、ギヤまたはスプロケット付けるため、外の競争の内部の表面に沿う挿入物のハブを（ISOR773のf7許容と）およびボルト（高圧）をクラッチの端の叩かれた穴にねじで締めるため。
3.推薦されたシャフトの許容は左下のテーブルで示されている。
4.外的な押し出された負荷は他の装置によって、ないカム クラッチによって支えられるべきである。
5。シャフトにクラッチをしっかり止めるのに平行キーだけ使用しなさい。先を細くされたキーを使用してはいけない。
6。シャフトにクラッチを取付けた場合、内部競争に決して外の競争に圧力を適用してはいけない。
7.周囲温度の範囲は5°へ40° C.である。
8.使用されるべきキーはISOR773に従ってあるべきである。（DIN 6885.1）
| タイプ | わずかなトルク [N.m] |
限られた速度の過剰運転 [r/min] |
輪郭[mm]の次元 | 重量 [kg] |
|||||||||||
| 外の競争のサイズ | 内部競争のサイズ | ||||||||||||||
| 内部 競争 |
外 競争 |
D [h7] | D1 [H7] | B | F | n-M | E | H | d [H7] | C | bn.の×tn | e | |||
| CKZ-B25110 | 404 | 700 | 300 | 110 | 80 | 68 | 95 | 6-M8 | 15 | 20 | 25 | 70 | 10×3.3 | 4.5 | 3.98 |
| CKZ-B35130 | 825 | 560 | 250 | 130 | 90 | 85 | 100 | 6-M10 | 15 | 25 | 35 | 87 | 10×3.3 | 4.5 | 7.01 |
| CKZ-B45150 | 1464 | 490 | 200 | 150 | 110 | 90 | 130 | 6-M10 | 20 | 25 | 45 | 92 | 14×3.8 | 4.5 | 9.69 |
| CKZ-B50165 | 1830 | 420 | 150 | 165 | 120 | 92 | 145 | 6-M12 | 20 | 25 | 50 | 97 | 14×3.8 | 5 | 12.36 |
| CKZ-B50180 | 2990 | 420 | 150 | 180 | 125 | 106 | 160 | 6-M12 | 20 | 25 | 50 | 108 | 16×3.8 | 5 | 16.51 |
| CKZ-B60200 | 3494 | 350 | 120 | 200 | 150 | 115 | 180 | 6-M12 | 25 | 25 | 60 | 117 | 20×4.9 | 6 | 22.02 |
| CKZ-B70240 | 4920 | 350 | 120 | 240 | 170 | 122 | 210 | 6-M14 | 25 | 30 | 70 | 124 | 22×5.4 | 6 | 34.65 |
| CKZ-B75260 | 5760 | 280 | 100 | 260 | 200 | 130 | 230 | 6-M18 | 25 | 35 | 75 | 138 | 22×5.4 | 8 | 42.38 |
| CKZ-B80300 | 7500 | 280 | 100 | 300 | 230 | 136 | 265 | 6-M18 | 25 | 35 | 80 | 138 | 22×5.4 | 8 | 57.17 |
| CKZ-B25100 | 400 | 750 | 350 | 100 | 75 | 80 | 88 | 6-M8 | 10 | 16 | 25 | 82 | 8×3.3 | 4.5 | 2.62 |
| CKZ-B28105 | 400 | 700 | 300 | 105 | 80 | 68 | 95 | 6-M8 | 15 | 16 | 28 | 70 | 10×3.3 | 4.5 | 2.75 |
| CKZ-B3090 | 350 | 800 | 380 | 90 | 62 | 49 | 75 | 6-M6 | 10 | 15 | 30 | 50 | 8×2.0 | 4 | 4.86 |
| CKZ-B3290 | 380 | 800 | 380 | 90 | 65 | 60 | 80 | 8-M6 | 10 | 16 | 32 | 60 | 10×3.7 | 4 | 4.32 |
| CKZ-B30110 | 404 | 700 | 300 | 110 | 80 | 68 | 95 | 6-M8 | 15 | 16 | 30 | 70 | 10×3.3 | 4.5 | 3.91 |
| CKZ-B32125 | 1021 | 560 | 250 | 125 | 95 | 90 | 110 | 8-M8 | 15 | 12 | 32 | 92 | 10×3.3 | 4.5 | 6.53 |
| CKZ-B35115 | 800 | 700 | 300 | 115 | 72 | 78 | 95 | 6-Φ11 | 15 | 35 | 78 | 10×3.3 | 4.5 | 4.63 | |
| CKZ-B40125 | 800 | 600 | 300 | 125 | 95 | 76 | 110 | 6-M8 | 15 | 18 | 40 | 80 | 12×3.3 | 4.5 | 5.60 |
| CKZ-B45190 | 2150 | 380 | 130 | 190 | 130 | 86 | 160 | 4-Φ14 | 20 | 45 | 86 | 14×3.8 | 6 | 17.5 | |
| CKZ-B55155 | 1735 | 490 | 200 | 155 | 125 | 100 | 140 | 8-M8 | 20 | 20 | 55 | 102 | 16×4.3 | 5 | 10.96 |
| CKZ-B55175 | 1800 | 420 | 150 | 175 | 110 | 79 | 155 | 6-M10 | 20 | 15 | 55 | 87 | 16×4.3 | 5 | 14.92 |
| CKZ-B60180 | 3100 | 420 | 150 | 180 | 140 | 124 | 158 | 8-M10 | 25 | 20 | 60 | 128 | 18×4.4 | 6 | 17.25 |
| CKZ-B65180 | 3100 | 420 | 150 | 180 | 140 | 122 | 158 | 8-M10 | 25 | 20 | 65 | 124 | 18×4.4 | 6 | 16.68 |
| CKZ-B80160 | 1830 | 420 | 150 | 180 | 130 | 100 | 145 | 6-M8 | 25 | 20 | 80 | 112 | 22×5.4 | 6 |
11.42 |
