| Brand Name: | Tianniu |
| Model Number: | MG MIシリーズ |
| MOQ: | 1 PCS |
| 価格: | negotiable |
| Delivery Time: | 5-10Working幾日 |
| Payment Terms: | T/T、ウェスタン・ユニオン、MoneyGram、L/C、D/A、D/P |

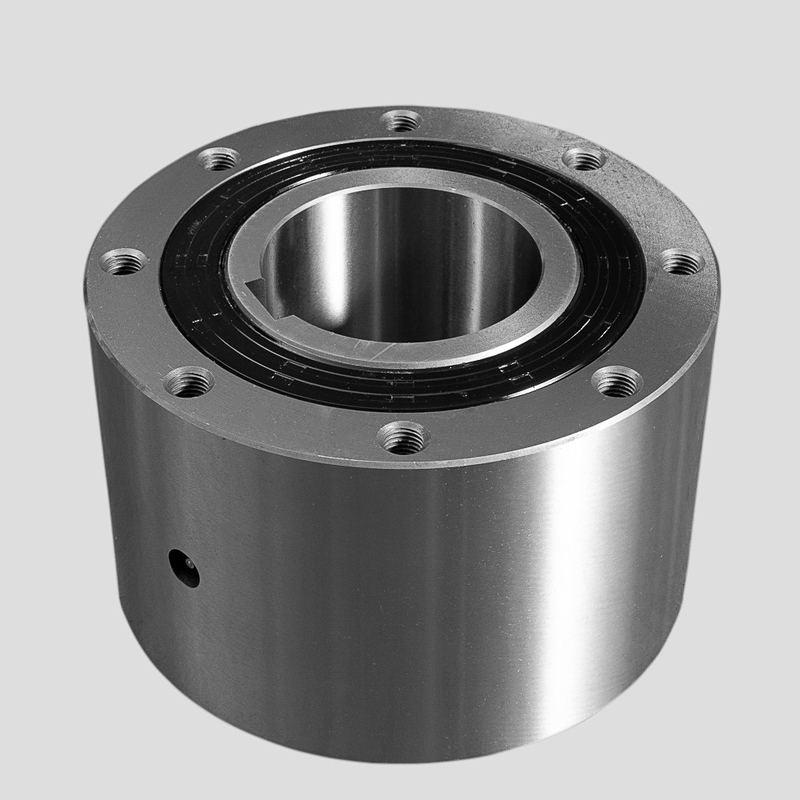

バックストップ軸受けを過剰運転するMG MI 1の方法カム クラッチ
生産の紹介
利点
1. 高速適用のために設計されているはめ込み式クラッチ。
2.最適性能および高められた容量のために設計されるカムおりアセンブリ。
3。2つの玉軸受は競争間の放射状の負荷そして同心性を支えるために含んでいた。
4.グリースまたはオイルの潤滑に提供される肯定的な接触の唇またはフェルトのシール。
5.叩かれた穴は土台の補助部品のための外の競争の端で機械で造られる。
6.利用できるメートル穴およびキー溝。
7.利用できる付属品を取付ける。
概要の義務の適用、過剰運転、バック停止および軽量インデクシングのために主に使用されて。MGモデルは長い過剰運転の摩耗の生命を提供するために活気づく精密なばねを提供する。
高性能インデクシングのために推薦される、1分あたり適用大きいより150回の高い指示の正確さを要求する打撃か適用で使用されて。特許を取られた、低い慣性を組み込むこと
速いカム反作用のためのおりそして頑丈な活発化のばね。
高速内部競争の過剰運転の適用のための抗力を密封するために最小になるためにフェルトのグリースのシールによって作られる。MOモデルは標準的なグリースの潤滑と提供される。
過剰運転している高速外の競争のために意図されているカム抗力を最小にするのに遠心力を使用する独特なカムおりの構造を組み込む。クラッチの運転の速度は内部競争のためのテーブルで示されているrpmを超過できない。
| tem | MG MI |
| 材料 | GCr15 |
| 穴dia。 | 19-250のmm |
| 外dia。 | 77-600のmm |
| 幅 | 63-280のmm |
| トルク容量 | 3793-6779 N.m |
| 抗力トルク | 0.2-1.8 Nm |
| 重量 | 1.8-410 kg |
| パッケージ | カートン箱、あなたの条件として木箱または |
| モデル | トルク | 抗力 | 最高。 | 最高。 | 穴サイズ | B （h7） |
C | PCD D |
E | F | S | HM | 重量 （kg） |
|||
| 過剰運転 | No.of | |||||||||||||||
| 容量 | トルク | （r/min） | インデクシング | 叩かれた穴 | ||||||||||||
| （Nm） | （Nm） | 内部 | 外 | （周期/分） | Dia. | キー溝 | ×Size×Pitch | |||||||||
| 競争 | 競争 | （H7） | ||||||||||||||
| MG 300 | 314 | 0.23 | 2800 | 900 | _ | 19 | 5x2 | 63 | 77 | 60 | 66 | 10.4 | 28.5 | 13 | 4xM6xP1.0 | 1.8 |
| MI 300 | 0.31 | 50 | _ | 300 | ||||||||||||
| MG 400 | 539 | 0.29 | 2600 | 800 | _ | 22 | 5x2 | 70 | 88 | 67 | 73 | 10.7 | 31.7 | 16 | 4XM8xP1.25 | 2.7 |
| MI 400 | 0.38 | 50 | _ | 300 | ||||||||||||
| MG 500 | 1620 | 0.51 | 2400 | 800 | _ | 31.5 | 7x3 | 89 | 108 | 86 | 92 | 12.3 | 44.4 | 16 | 4XM8xP1.25 | 5 |
| MI 500 | 0.68 | 50 | _ | 300 | ||||||||||||
| MG 600 | 3140 | 0.85 | 2100 | 700 | _ | 50 | 12x3.5 | 95 | 136 | 92 | 120 | 12.8 | 69.8 | 16 | 6xM8xP1.25 | 8.6 |
| MI 600 | 1.54 | 30 | _ | 300 | ||||||||||||
| MG 700 | 5880 | 1.7 | 1500 | 500 | _ | 70 | 18x6 | 127 | 180 | 124 | 160 | 19.8 | 101.5 | 20 | 6xM10xP1.5 | 19.5 |
| MI 700 | 2.63 | 30 | _ | 300 | ||||||||||||
| MG 750 | 9500 | 3.43 | 1800 | 600 | _ | 85 | 24x6 | 153 | 200 | 150 | 175 | 75 | 110 | 25 | 8xM14xP2.0 | 37 |
| MI 750 | 4.12 | 30 | _ | 300 | ||||||||||||
| MG 800 | 17600 | 5.39 | 1300 | 475 | _ | 110 | 28x7 | 158 | 250 | 155 | 220 | 77.5 | 140 | 25 | 8xM16xP2.0 | 46.5 |
| MI 800 | 8.33 | 20 | _ | 300 | ||||||||||||
| MG 900 | 24500 | 6.77 | 1200 | 400 | _ | 135 | 35x9 | 165 | 300 | 160 | 265 | 80 | 170 | 32 | 10xM16xP2.0 | 70.5 |
| MI 900 | 9.41 | 20 | _ | 300 | ||||||||||||
| MG 1000 | 33800 | 8.14 | 1200 | 325 | _ | 160 | 38x10 | 188 | 370 | 180 | 325 | 90 | 200 | 32 | 12xM16xP2.0 | 108.5 |
| MI 1000 | 12.74 | 2 | _ | 300 | ||||||||||||
| MG 1100 | 78400 | 15 | 350 | _ | _ | 185 | 45x14 | 260 | 470 | 250 | 415 | 125 | 260 | 40 | 12xM20xP2.5 | 250 |
| MI 1100 | 22.15 | 20 | _ | 150 | ||||||||||||
| MG 1200 | 95100 | 17.64 | 300 | _ | _ | 200 | 45x14 | 260 | 500 | 250 | 440 | 125 | 280 | 45 | 12xM24xP3.0 | 280 |
| MI 1200 | 27.54 | 20 | _ | 150 | ||||||||||||
| MG 1300 | 176000 | 18.72 | 250 | _ | _ | 250 | 56x17.5 | 280 | 600 | 260 | 530 | 130 | 340 | 50 | 12xM30xP3.5 | 410 |
