製品詳細
起源の場所: 中国
ブランド名: Tianniu
証明: ISO-9001
モデル番号: LK-Kシリーズ
支払及び船積みの言葉
最小注文数量: 1 PCS
価格: negotiable
パッケージの詳細: 飛行機での海の船積みによるカートン
受渡し時間: 5-10Working幾日
支払条件: T/T、ウェスタン・ユニオン、MoneyGram、L/C、D/A、D/P
供給の能力: 1ヶ月あたりの10000
名前: |
LDシリーズ低速ワン・ダイレクション カム クラッチ |
材料: |
GCR 15の忍耐の鋼鉄 |
最高。過剰運転（r/min）: |
300-200 |
トルク（Nm）: |
5.88-49 |
重量（KG）: |
0.25-0.69 |
穴サイズ（mm）: |
10-30 |
名前: |
LDシリーズ低速ワン・ダイレクション カム クラッチ |
材料: |
GCR 15の忍耐の鋼鉄 |
最高。過剰運転（r/min）: |
300-200 |
トルク（Nm）: |
5.88-49 |
重量（KG）: |
0.25-0.69 |
穴サイズ（mm）: |
10-30 |

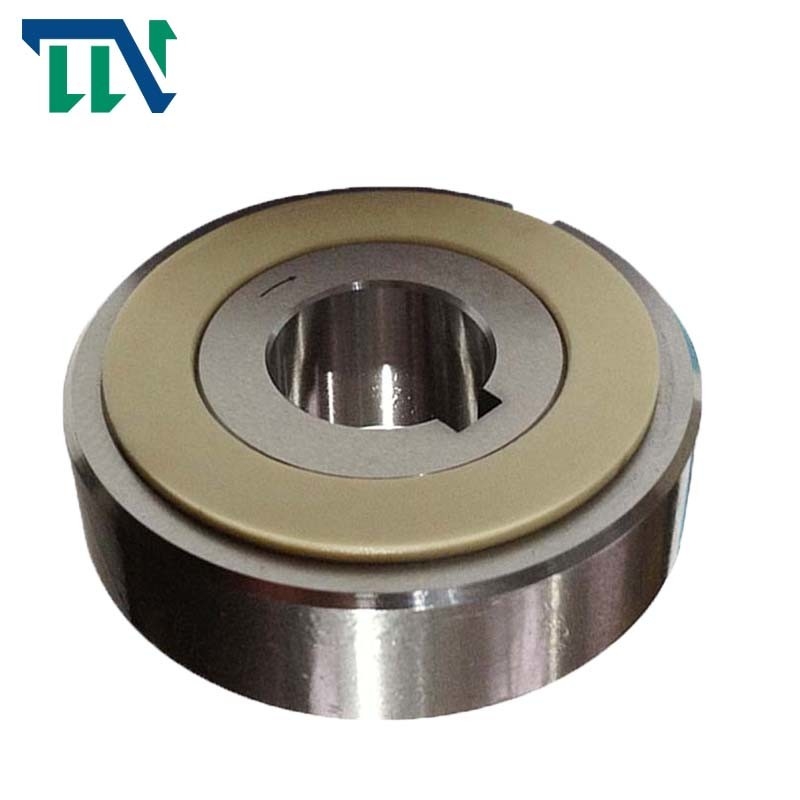

LDシリーズ織物の機械類のために耐える1つの方法スプラグ カム クラッチ
生産の紹介
常州TIANNIUの伝送機器Co.、株式会社は専門の方法クラッチ軸受け製造者1人、第一次プロダクトであるマイクロ電磁クラッチ、軸継手、適用範囲が広いプロペラ シャフトのカップリング、錠アセンブリおよび軸継手、等滑らせる回転力制限器のカップリングである。
私達は顧客からの条件に合うプロダクトの営利原則で主張する10yearsより多くのためのスプラグ クラッチ軸受け そしてクラッチ1の方法忍耐企業にあった。私達は私達の顧客の話を聞くこと、革新を加えることおよび技能と彼らの必要性をすべて満たすために造ることによって整備する。
取付けおよび使用法
1. LDシリーズ カム クラッチは特別なグリースとprelubricated、使用可能である。付加的な潤滑油は要求されない。
2。クラッチをシャフトに取付けた場合、柔らかいハンマーによってクラッチの内部競争をわずかに押しなさい内部競争からクラッチの外の競争が入れることを防ぐために。
3.版を付けること確実でであって下さい。これは外の競争が内部競争から入れることを防ぐ。See権利にリストされている版の次元を推薦した。
4。潤滑のために、グリースと版および押し出された金属に塗りなさい。
5。決してクラッチに押し出された負荷を加えてはいけない。他の装置はクラッチに加えられる押し出された負荷をとるために提供されるべきである。
6.キーはJIS B1301-1959に従ってあるべきである。
7。滑車、スプロケット、等の穴は、H6またはH7の許容があるべきである。
|
モデル
|
LDカム クラッチ
|
|
|
内部競争のサイズ（mm）
|
10-30のmm
|
|
|
外の競争のサイズ（mm）
|
47-82のmm
|
|
|
厚さ（mm）
|
24mm
|
|
|
重量（Kg）
|
0.25-0.65 kg
|
|
|
トルク容量（Nm）
|
5.88-49 N.m
|
|
プロダクト変数
| モデル | トルク 容量 （Nm） |
抗力 トルク （Nm） |
最高。 過剰運転 （r/min） |
最高。 インデクシング （周期/分） |
Max.Radial 負荷場合の 過剰運転 （kgf） |
穴サイズ |
B |
C |
D |
E |
外の競争 キー溝 |
重量 （kg） |
||
| 内部競争 | Dia. （H7） |
キー溝 | ||||||||||||
| LD04 | 5.88 | 0.2 | 300 | 100 | 20 | 10 | 4x1.5 | 19.5 | 23.9 | 24 | 47 -0.014 -0.039 |
40 | 5x3 | 0.25 |
| LD05 | 9.8 | 0.29 | 300 | 100 | 30 | 14 | 5x2 | 19.5 | 23.9 | 24 | 52 -0.017 -0.042 |
45 | 5x3 | 0.3 |
| LD06 | 19.6 | 0.29 | 200 | 100 | 50 | 20 | 5x2 | 19.5 | 23.9 | 24 | 62 -0.017 -0.042 |
52 | 7x4 | 0.4 |
| LD07 | 29.4 | 0.39 | 200 | 100 | 70 | 25 | 7x3 | 19.5 | 23.9 | 24 | 72 -0.017 -0.042 |
62 | 7x4 | 0.55 |
| LD08 | 49 | 0.49 | 200 | 100 | 80 | 30 | 7x3 | 19.5 | 23.9 | 24 | 82 -0.017 -0.042 |
70 | 10x4.5 | 0.65 |
例の取付け:
