製品詳細
起源の場所: 中国
ブランド名: Tianniu
証明: ISO 9001
モデル番号: LMD 1-14
支払及び船積みの言葉
最小注文数量: 1 PC
価格: Negotiable
パッケージの詳細: 飛行機での海の船積みによるカートン
受渡し時間: 15-20仕事日
支払条件: T/T、ウェスタン・ユニオン、MoneyGram、L/C、D/A、D/P
供給の能力: 1ヶ月あたりの10000
モデル: |

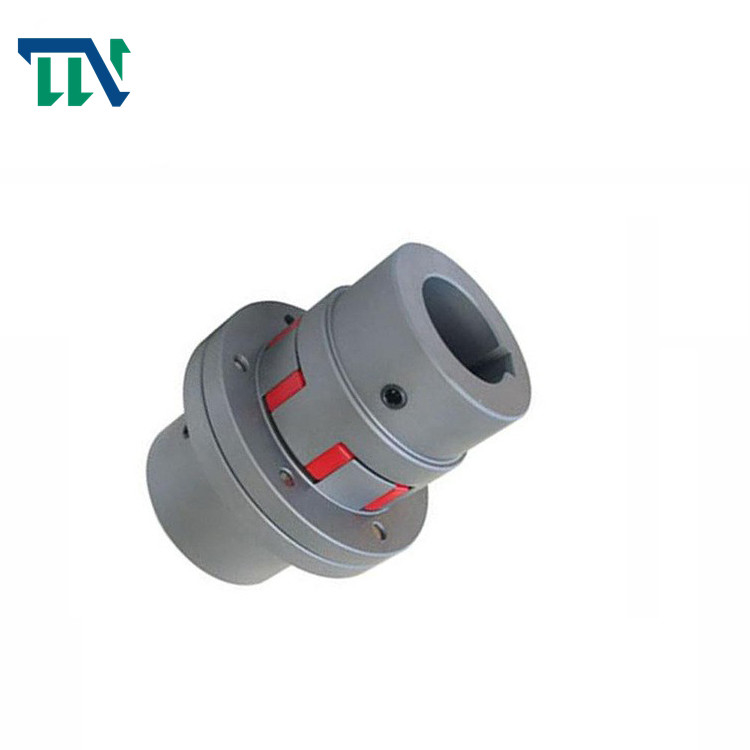

LMDのプラム軸継手 |
保証: |
12か月 |
穴サイズ: |
60-100mm |
長さ: |
90mm |
重量: |
1.21kg |
Touque: |
2800 TN /N·m |
モデル: |
LMDのプラム軸継手 |
保証: |
12か月 |
穴サイズ: |
60-100mm |
長さ: |
90mm |
重量: |
1.21kg |
Touque: |
2800 TN /N·m |
製品の機能
LMDシリーズquincunxの伸縮性があるカップリングの適用規模そしてパフォーマンス特性:
1. LMDシリーズquincunxの伸縮性があるカップリングは2本の凸の歯によって主に密接に一致し、放射状の放出にトルクを送信するために服従する。2本の斧が比較的相殺される場合、伸縮性がある要素に対応する伸縮性がある変形があり、自動補償の役割を担うために。
2. Quincunxの伸縮性があるカップリングは冶金学、鉱山、石油、化学工業、高く上がること、交通機関、軽工業、織物、水ポンプ、ファン、等のような頻繁な開始を用いる職場のために主に適している、前方および逆の回転、中型の高速、中型のトルクおよび高い信頼性。労働環境の温度は- 35 ℃である| + 80 ℃は、伝達わずかなトルク25である| 12500nmおよび正当な速度は1500である| 15300r/min。
3. 他のカップリングと比較されて、quincunxの伸縮性があるカップリングに次がある
常州Tianniuの工場はプラム カップリング、堅いカップリング、普遍的なカップリング、十字のスライドのカップリング、巻くカップリング、ふいごのカップリング、二重膜のカップリングおよび他のプロダクトの専門の製造業者である。処理会社は完全な、科学的な質の管理システムがある。 あなたの信頼の価値がある!
私達は星のカップリングのさまざまな様式および他のタイプのたくさんの変化を作り出してもいい。会社はさまざまな標準外カップリングの設計そして製造を引き受ける。短い工事期間（4-7日の生産の期間）、輸入高の信頼できる質、適正価格、完全な代理、十分な目録および製品納期情報。
プロダクト変数
| タイプ | TorqueTn /N·m | RPM [nの]/r·分1 | 穴サイズ d1、d2、dz |
L | L0 | D | D1 | タイプ | m/kg | I/ kg·M2 | |
| 硬度 | |||||||||||
| a （HA） | b （HD） | ||||||||||
| 80±5 | 60±5 | ||||||||||
| LMD1 | 25 | 45 | 8500 | 12,14,16,18,19,20,22、24,25 | 35 | 92 | 50 | 90 | MT1-a MT1-b | 1.206 | 0.00082 |
| LMD2 | 50 | 100 | 7600 | 16,18,19,20,22,24,25、28,30 | 38 | 101.5 | 60 | 100 | MT2-a MT2-b | 1.648 | 0.0014 |
| LMD3 | 100 | 200 | 6900 | 20,22,24,25,28,30,32 | 40 | 110 | 70 | 110 | MT3-a MT3-b | 2.357 | 0.0024 |
| LMD4 | 140 | 280 | 6200 | 22,24,25,28,30,32,35、38,40 | 45 | 122 | 85 | 125 | MT4-a MT4-b | 3.556 | 0.005 |
| LMD5 | 350 | 400 | 5000 | 25,28,30,32,35,38,40、42,45 | 50 | 138.5 | 105 | 150 | MT5-a MT5-b | 6.361 | 0.0135 |
| LMD6 | 400 | 710 | 4100 | 30,32,35,38,40,42,45,48 | 55 | 155 | 125 | 185 | MT6-a MT6-b | 10.768 | 0.0329 |
| LMD7 | 630 | 1120 | 3700 | 35*、38*、40*、42*、45,48、50,55 | 60 | 172 | 145 | 205 | MT7-a MT7-b | 15.302 | 0.0581 |
| LMD8 | 1120 | 2240 | 3100 | 45*、48*、50,55,56,60,63,65 | 70 | 195 | 170 | 240 | MT8-a MT8-b | 22.717 | 0.1175 |
| LMD9 | 1800 | 3550 | 2800 | 50*、55*、56*、60,63,65、70,71,75,80 | 80 | 224 | 200 | 270 | MT9-a MT9-b | 34.439 | 0.233 |
| LMD10 | 2800 | 5600 | 2500 | 60*、63*、65*、70,71,75、80,85,90,95,100 | 90 | 248 | 230 | 305 | MT10-a MT10-b | 51.358 | 0.459 |
| LMD11 | 4500 | 9000 | 2200 | 70*、71*、75*、80*、85*、90,95、100,110,120 | 100 | 284 | 260 | 350 | MT11-a MT11-b | 81.302 | 0.977 |
| LMD12 | 6300 | 12500 | 1900年 | 80*、85*、90*、95*、100、110,120,125,130 | 115 | 321 | 300 | 400 | MT12-a MT12-b | 115.53 | 1.751 |
| LMD13 | 11200 | 20000 | 1600 | 90*、95*、100*、110*、120*、125*、130,140,150 | 125 | 348 | 360 | 460 | MT13-a MT13-b | 161.79 | 3.366 |
| LMD14 | 12500 | 25000 | 1500 | 100*、110*、120*、125*、130*、140*、150,160 | 135 | 358 | 400 | 500 | MT14-a MT14-b | 196.3 | 4.867 |
