製品詳細
起源の場所: 中国
ブランド名: Tianniu
証明: ISO-9001
モデル番号: Z1
支払及び船積みの言葉
最小注文数量: 1
価格: USD10-90
パッケージの詳細: カートン
受渡し時間: 3-5Working幾日
支払条件: L/C、D/A、D/P、ウェスタン・ユニオン、MoneyGram、T/T
供給の能力: 1ヶ月あたりの1000
モデル番号: |
Z1錠アセンブリ |
精密評価: |
p0 |
材料: |
鋼鉄に耐えるGCr15 |
内径: |
9-500 |
重量: |
0.002-16.5kg |
Diamaterの外: |
12-540mm |
モデル番号: |
Z1錠アセンブリ |
精密評価: |
p0 |
材料: |
鋼鉄に耐えるGCr15 |
内径: |
9-500 |
重量: |
0.002-16.5kg |
Diamaterの外: |
12-540mm |

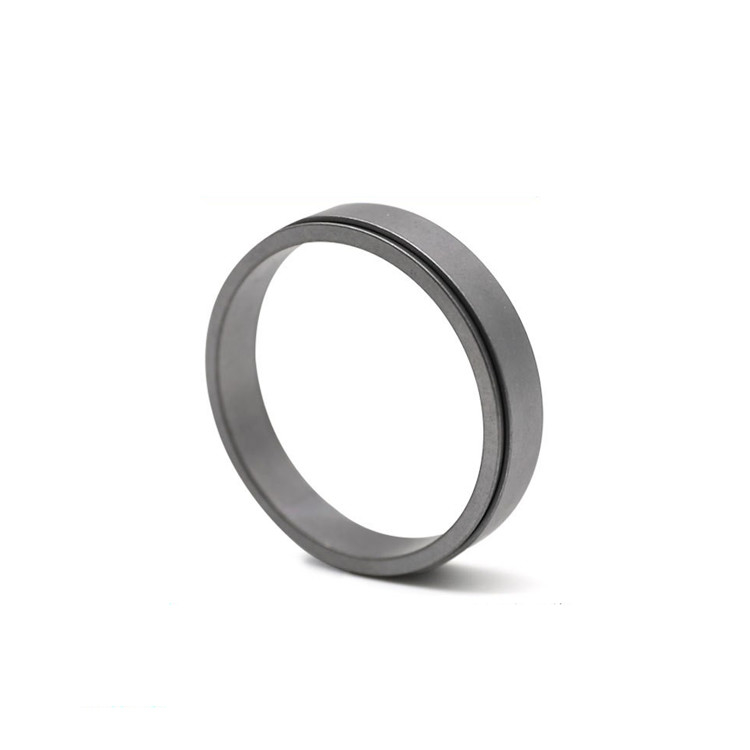

装置を締める要素を締めるZ1キー溝の高い硬度無し
製品の機能
錠アセンブリ関係は精密な、ギャップなしの、キーレス関係である。確実に主伝達によって引き起こされる応力集中および転がりキーのような不利な点を除去する。それに便利で、速い位置、長い耐用年数腐食すること容易の利点がある。仕事および摩耗の間に滑っている親類がない。それはさまざまな高精度伝達およびサーボ機構の使用のために特に適している。
拡張のカップリング袖は軸方向に取付けられているとき、軸固定なしで容易に部品の軸方向そして相対的な位置の必須の位置のサイズを調節できる。
適用範囲の拡張を使うと、機械類のいろいろな種類の複雑な関係の形態は特別な拡張および密結合の袖と取替えることができる。伝達構造を簡単にするか、またはバックラッシュなしのダイヤフラムのカップリングのような機械部品の重要部分に、なりなさい。
錠アセンブリの選択は本体の技術およびプロダクト更新の進歩そして開発のために便利である本体の支持の商業化率の最高を作ることができる。
膨張継手の袖は-30ºCに200ºCの温度較差ではたらきさまざまな材料から異なった労働環境および媒体に従って成っていることができる
プロダクト変数
|
モデル |
Pf=100N/mm2 |
G （kg） |
||||
| d | D | L | l | F1 （KN） | Mt （KN·m） | |
| mm | ||||||
| 10 | 13 |
4.5 |
3.7 |
1.4 | 7.0 | 0.01 |
| 12 | 15 | 1.6 | 9.8 | 0.01 | ||
| 13 | 16 | 1.8 | 11 | 0.01 | ||
| 14 | 18 |
6.3 |
5.3 |
2.8 | 19 | 0.01 |
| 15 | 19 | 3.0 | 22 | 0.01 | ||
| 16 | 20 | 3.2 | 25 | 0.01 | ||
| 17 | 21 | 3.4 | 28 | 0.01 | ||
| 18 | 22 | 3.6 | 32 | 0.01 | ||
| 19 | 24 | 3.8 | 35 | 0.01 | ||
| 20 | 25 | 4.0 | 40 | 0.01 | ||
| 22 | 26 | 4.5 | 50 | 0.01 | ||
| 24 | 28 | 4.8 | 56 | 0.01 | ||
| 25 | 30 | 5.0 | 60 | 0.01 | ||
| 28 | 32 | 5.6 | 80 | 0.01 | ||
| 30 | 35 | 6.0 | 90 | 0.01 | ||
| 32 | 36 | 6.4 | 100 | 0.01 | ||
| 35 | 40 |
7.0 |
6.0 |
8.2 | 150 | 0.02 |
| 36 | 42 | 8.4 | 160 | 0.02 | ||
| 38 | 44 | 8.6 | 166 | 0.02 | ||
| 40 | 45 |
8.0 |
6.6 |
9.9 | 200 | 0.02 |
| 42 | 48 | 10.4 | 220 | 0.03 | ||
| 45 | 52 | 10 | 8.6 | 14.6 | 330 | 0.04 |
|
基本尺寸 |
当Pf=100N/mm2の时的额定负荷 |
重量 G （kg） |
||||
| d | D | L | l | F1 （KN） | Mt （KN·m） | |
| mm | ||||||
| 48 | 55 |
10 |
8.6 |
15.6 | 370 | 0.05 |
| 50 | 57 | 16.2 | 400 | 0.05 | ||
| 55 | 62 | 17.8 | 490 | 0.05 | ||
| 56 | 64 |
12 |
10.4 |
22.0 | 610 | 0.06 |
| 60 | 68 | 23.5 | 700 | 0.07 | ||
| 63 | 71 | 24.8 | 780 | 0.08 | ||
| 65 | 73 | 25.6 | 830 | 0.09 | ||
| 70 | 79 |
14 |
12.2 |
32.0 | 1120 | 0.11 |
| 75 | 84 | 34.4 | 1290 | 0.12 | ||
| 80 | 91 |
17 |
15 |
45.0 | 1810 | 0.19 |
| 85 | 96 | 48 | 2040年 | 0.20 | ||
| 90 | 101 | 51 | 2290 | 0.22 | ||
| 95 | 106 | 54 | 2550 | 0.23 | ||
| 100 | 114 |
21 |
18.7 |
70 | 3500 | 0.38 |
| 105 | 119 | 73.2 | 3820 | 0.40 | ||
| 110 | 124 | 77 | 4250 | 0.41 | ||
| 120 | 134 | 84 | 5050 | 0.45 | ||
| 125 | 139 | 92 | 5750 | 0.62 | ||
| 130 | 148 | 28 | 25.3 | 124 | 8050 | 0.85 |
|
基本尺寸 |
当Pf=100N/mm2の时的额定负荷 |
重量 G （kg） |
||||
| d | D | L | l | F1 （KN） | Mt （KN·m） | |
| mm | ||||||
| 140 | 158 |
28 |
25.3 |
134 | 9350 | 0.91 |
| 150 | 168 | 143 | 10700 | 0.97 | ||
| 160 | 178 | 152.5 | 12200 | 1.02 | ||
| 170 | 191 |
33 |
30 |
192 | 16300 | 1.50 |
| 180 | 201 | 204 | 18300 | 1.58 | ||
| 190 | 211 | 214 | 20400 | 1.68 | ||
| 200 | 224 |
38 |
34.8 |
262 | 26200 | 2.32 |
| 210 | 234 | 275 | 28900 | 2.45 | ||
| 220 | 244 | 288 | 37700 | 2.49 | ||
| 240 | 267 | 42 | 39.5 | 358 | 43000 | 3.52 |
| 250 | 280 |
48 |
44 |
415 | 52000 | 4.68 |
| 260 | 290 | 435 | 56500 | 4.82 | ||
| 280 | 313 |
53 |
49 |
520 | 72500 | 6.27 |
| 300 | 333 | 555 | 83000 | 6.47 | ||
| 320 | 360 |
65 |
59 |
710 | 114000 | 10.90 |
| 340 | 380 | 755 | 128500 | 11.50 | ||
| 360 | 400 | 800 | 144000 | 12.20 | ||
| 380 | 420 | 845 | 160500 | 12.80 | ||
| 400 | 440 | 890 | 178000 | 13.50 | ||
| 420 | 460 | 935 | 196000 | 14.1 | ||
| 450 | 490 | 998 | 224500 | 15.2 | ||
| 480 | 520 | 1070 | 256000 | 16.00 | ||
| 500 | 540 | 1110 | 278000 | 16.50 | ||
