製品詳細
起源の場所: 中国
ブランド名: Tianniu
証明: ISO-9001
モデル番号: Z4
支払及び船積みの言葉
最小注文数量: 2
価格: negotiable
パッケージの詳細: 飛行機での海の船積みによるカートン
受渡し時間: 5-7working幾日
支払条件: L/C、D/A、D/P、T/T、ウェスタン・ユニオン、MoneyGram
供給の能力: 1ヶ月あたりの1000
モデル番号: |
Z4錠アセンブリ |
材料: |
鋼鉄 |
重量: |
3.3-49KG |
外の直径: |
120-390 |
厚さ（mm）: |
62-136 |
穴サイズ: |
70-300 |
トルク（kNm: |
6.85-245 |
モデル番号: |
Z4錠アセンブリ |
材料: |
鋼鉄 |
重量: |
3.3-49KG |
外の直径: |
120-390 |
厚さ（mm）: |
62-136 |
穴サイズ: |
70-300 |
トルク（kNm: |
6.85-245 |

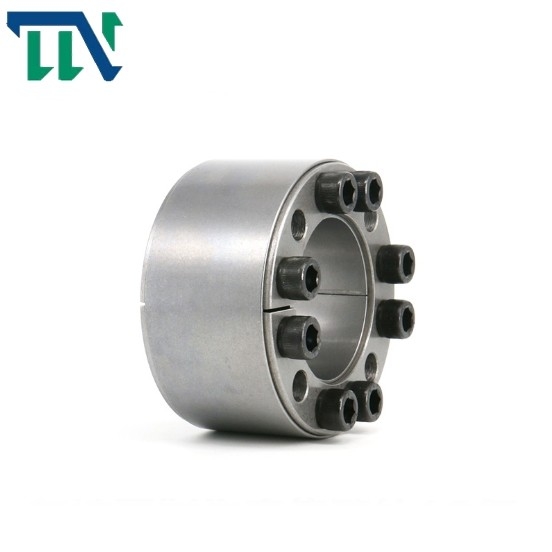

アセンブリを締め金で止める要素を締めるZ4キーレス錠装置
製品の機能
錠アセンブリは世界で広く利用されている高度の機械基盤である
さまざまな負荷の下の機械カップリングのため。米国、ドイツ、日本
そしてより開発された企業の国は最初にこの新技術を使用した
頑丈な機械類。それは他のいろいろな機械類工業に伸びた。
錠アセンブリは国際的に1970年代初頭に始まった。中国は開発した
1980年代初頭にプロダクトは、第一にさまざまな重機のそれを促進し、適用し。
過去の6年では、中国は一般的な錠アセンブリを作り出した
GB5867-86標準。私達の会社Tianniuは広範囲の研究を始めた
1987年にこの標準のさまざまな拡張の袖の開発。ほぼ20の後
練習の年、私達はすべてのタイプの拡張の開発を完了した
この標準の袖。そして、食糧包む、織物軽工業に促進されて、
冶金学、製紙、印刷、工作機械、マシニング センター、鍛造材機械
用具および冶金の機械類および一般的な機械類および他の機械類、
よい評判を取り、機械類の企業プロダクトを促進した。改善される技術。
そして特別なユーザーのニーズに従って標準外錠アセンブリを発達させできる
プロダクト変数
|
基本的な次元 |
内部六角形によって先頭に立たれるボルト |
定格負荷 |
Pf （N/mm2） |
MA
（N·m） |
G
（kg） |
||||||
| d | D | l | L | L1 |
サイズ |
Qty |
F1 （kN） |
Mt （kN·m） |
|||
| mm | |||||||||||
| 70 | 120 | 56 | 62 | 74 | M12×55 | 8 | 197 | 6.85 | 201 | 145 | 3.3 |
| 80 | 130 | 56 | 62 | 74 | M12×55 | 12 | 291 | 11.65 | 263 | 145 | 3.7 |
| 90 | 140 | 56 | 62 | 74 | M12×55 | 12 | 29 | 13.00 | 234 | 145 | 4.0 |
| 100 | 160 | 74 | 80 | 94 | M14×70 | 15 | 389 | 19.70 | 213 | 230 | 7.2 |
| 110 | 170 | 74 | 80 | 94 | M14×70 | 15 | 483 | 22.60 | 242 | 230 | 7.7 |
| 120 | 180 | 15 | 482 | 28.90 | 222 | 230 | 8.3 | ||||
| 125 | 185 | 15 | 480 | 30.00 | 212 | 230 | 8.5 | ||||
| 130 | 190 | 74 | 80 | 94 | M14×70 | 15 | 480 | 31.20 | 205 | 230 | 8.8 |
| 140 | 200 | 18 | 574 | 40.20 | 227 | 230 | 9.3 | ||||
| 150 | 210 | 18 | 572 | 42.90 | 212 | 230 | 10.0 | ||||
| 160 | 230 | 18 | 800 | 64.00 | 227 | 355 | 14.9 | ||||
| 170 | 240 | 18 | 795 | 67.80 | 214 | 355 | 15.7 | ||||
| 180 | 250 | 88 | 94 | 110 | M16×80 | 21 | 923 | 83.00 | 235 | 355 | 16.4 |
| 190 | 260 | 21 | 921 | 88.00 | 223 | 355 | 17.2 | ||||
| 200 | 270 | 24 | 1050 | 105.00 | 242 | 355 | 18.8 | ||||
| 210 | 290 | 20 | 1118 | 117.30 | 197 | 485 | 23.0 | ||||
| 220 | 300 | 21 | 1120 | 123.00 | 189 | 485 | 27.7 | ||||
| 240 | 320 | 110 | 116 | 134 | M18×100 | 24 | 1280 | 153.00 | 198 | 485 | 29.8 |
| 250 | 330 | 27 | 1282 | 160.20 | 205 | 485 | 31.0 | ||||
| 260 | 340 | 27 | 1430 | 186.00 | 205 | 485 | 32.0 | ||||
|
280 300 |
370 390 |
130 |
136 |
156 |
M20×120 |
24 |
1650 1650 |
230.00 245.00 |
192 179 |
690 690 |
46.0 49.0 |
