製品詳細
起源の場所: 中国
ブランド名: Tianniu
証明: ISO-9001
モデル番号: Z6
支払及び船積みの言葉
最小注文数量: 2
価格: Negotiable
パッケージの詳細: 飛行機での海の船積みによるカートン
受渡し時間: 5-7working幾日
支払条件: L/C、D/A、D/P、T/T、ウェスタン・ユニオン、MoneyGram
供給の能力: 1ヶ月あたりの1000
モデル番号: |
Z5錠アセンブリ |
材料: |
鋼鉄に耐えるGCr15 |
重量: |
0.29-6.7KG |
外の直径: |
47-200 |
厚さ（mm）: |
37-77 |
穴サイズ: |
55-80 |
トルク（kNm: |
145-1600 |
モデル番号: |
Z5錠アセンブリ |
材料: |
鋼鉄に耐えるGCr15 |
重量: |
0.29-6.7KG |
外の直径: |
47-200 |
厚さ（mm）: |
37-77 |
穴サイズ: |
55-80 |
トルク（kNm: |
145-1600 |

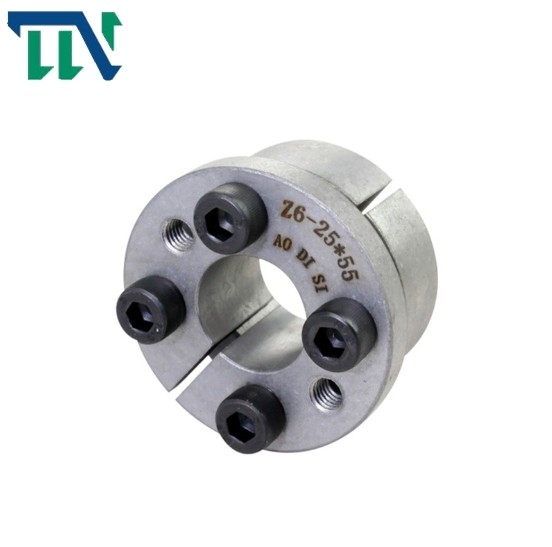

Z6ロックはロック アセンブリ力ロックが付いている調整ネジを組み立てる
製品の機能
錠アセンブリ関係は重負荷に抗できる。その構造はさまざまな様式に作ることができる。設置負荷条件を満たすため、1つの錠アセンブリは組合せで使用されるには十分ではないし、多数シリーズはできる。
錠アセンブリ関係は精密な、ギャップなしの、キーレス関係である。確実に主伝達によって引き起こされる応力集中および転がりキーのような不利な点を除去する。それに便利で、速い位置、長い耐用年数腐食すること容易の利点がある。仕事および摩耗の間に滑っている親類がない。それはさまざまな高精度伝達およびサーボ機構の使用のために特に適している
常州TIANNIUの伝送機器Co.、株式会社（常州TIANNIUのクラッチの工場）は専門の方法クラッチ軸受け製造者1人、第一次プロダクトであるマイクロ電磁クラッチ、軸継手、適用範囲が広いプロペラ シャフトのカップリング、錠アセンブリおよび軸継手、等滑らせる回転力制限器のカップリングである。
私達は顧客からの条件に合うプロダクトの営利原則で主張する10yearsより多くのためのスプラグ クラッチ軸受け そしてクラッチ1の方法忍耐企業にあった。私達は私達の顧客の話を聞くこと、革新を加えることおよび技能と彼らの必要性をすべて満たすために造ることによって整備する
プロダクト変数
|
基本的な次元 |
内部hexa- gonはボルトの先頭に立った |
定格負荷 |
Pf （N/mm2） |
MA
（N·m） |
G
（kg） |
||||||||
| d | D | L4 | L3 | L2 | D1 | L1 |
サイズ |
Qty |
Ft （kN） |
Mt （kN·m） |
|||
| mm | |||||||||||||
| 14 | 18 | 0.127 | 208 | 25 | 0.37 | ||||||||
| 16 | 18 | 0.142 | 181 | 25 | 0.39 | ||||||||
| 18 | 18 | 0.157 | 161 | 25 | 0.41 | ||||||||
| 19 | 18 | 0.165 | 152 | 25 | 0.42 | ||||||||
|
20 22 |
55 | 17 | 30 | 22 | 62 | 38 | M6 | 6 |
18 25.5 |
0.172 0.285 |
145 186 |
25 35 |
0.44 0.45 |
| 24 | 25.5 | 0.307 | 170 | 35 | 0.46 | ||||||||
| 25 | 25.5 | 0.315 | 163 | 35 | 0.47 | ||||||||
| 28 | 31.5 | 0.435 | 175 | 41 | 0.48 | ||||||||
| 30 | 31.5 | 0.472 | 163 | 41 | 0.50 | ||||||||
| 24 | 37.4 | 0.440 | 244 | 30 | 0.46 | ||||||||
| 25 | 37.4 | 0.460 | 234 | 30 | 0.48 | ||||||||
| 28 | 43.6 | 0.600 | 243 | 35 | 0.51 | ||||||||
|
30 32 |
65 | 17 | 30 | 22 | 72 | 38 | M8 | 5 |
43.6 43.6 |
0.640 0.690 |
227 213 |
35 35 |
0.55 0.56 |
| 35 | 52.5 | 0.910 | 234 | 41 | 0.58 | ||||||||
| 38 | 52.5 | 0.990 | 216 | 41 | 0.61 | ||||||||
| 40 | 52.5 | 1.050 | 205 | 41 | 0.62 | ||||||||
| 30 | 52.4 | 0.780 | 232 | 30 | 0.73 | ||||||||
| 32 | 52.4 | 0.830 | 217 | 30 | 0.76 | ||||||||
| 35 | 61.0 | 1.060 | 232 | 35 | 0.82 | ||||||||
| 38 | 61.0 | 1.150 | 214 | 35 | 0.89 | ||||||||
| 40 | 80 | 20 | 33 | 25 | 87 | 41 | M8 | 7 | 61.0 | 1.220 | 203 | 35 | 0.92 |
| 43 | 73.5 | 1.540 | 233 | 41 | 0.96 | ||||||||
| 45 | 73.5 | 1.650 | 217 | 41 | 0.99 | ||||||||
| 48 | 73.5 | 1.760 | 203 | 41 | 1.00 | ||||||||
| 50 | 73.5 | 1.830 | 195 | 41 | 1.02 | ||||||||
