製品詳細
起源の場所: 中国
ブランド名: Tianniu
証明: ISO-9001
モデル番号: Z7
支払及び船積みの言葉
最小注文数量: 2
価格: Negotiable
パッケージの詳細: 飛行機での海の船積みによるカートン
受渡し時間: 5-7working幾日
支払条件: L/C、D/A、T/T、D/P、ウェスタン・ユニオン、MoneyGram
供給の能力: 1ヶ月あたりの1000
モデル番号: |
Z7錠アセンブリ |
材料: |
鋼鉄に耐えるGCr15 |
重量: |
0.2-22KG |
外の直径: |
50-300 |
厚さ（mm）: |
37-77 |
穴サイズ: |
24-175 |
トルク（kNm: |
162-45000 |
モデル番号: |
Z7錠アセンブリ |
材料: |
鋼鉄に耐えるGCr15 |
重量: |
0.2-22KG |
外の直径: |
50-300 |
厚さ（mm）: |
37-77 |
穴サイズ: |
24-175 |
トルク（kNm: |
162-45000 |

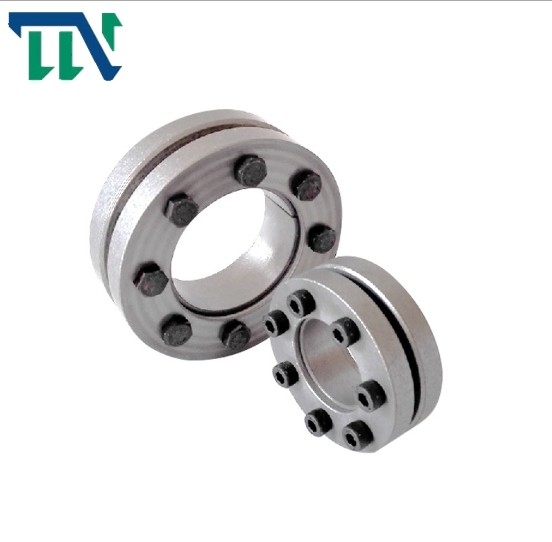

ハブを締める装置錠アセンブリ拡張の袖シャフトを締めるZ7
製品の機能
常州のtianniu伝達会社によって作り出されるzシリーズ錠アセンブリはヨーロッパの権威のある技術標準に頼り、プロダクトにある創造的な改善を科学的にした。会社は主にユーロ、JB （GB）の標準、米国の標準およびさまざまな標準外錠アセンブリ シリーズ プロダクトを作り出す。プロダクトは欧州連合に、米国、オーストラリア、東南アジア、香港および台湾および他の国および地域輸出される。現在、企業は1000平方メートルの区域をカバーし、さまざまなCNCの工作機械、高精度の計器および特別な測定装置がある。会社は引き続いて30以上の標準的な一連そしてたくさんの錠アセンブリの指定を開発し、作り出した。それは中国の大規模な専門の錠アセンブリ製造業者である
常州のtianniu伝達会社が作り出すzシリーズ錠アセンブリはキーレス関係の構造である。軸力、内部および外の袖の行為の下拡大するためトルクおよび軸力をメカニズム操作の目的を達成するために送信するように十分な摩擦を作り出すシャフトおよびハブと密接に縮まり。
特徴:関係のよい集中の性能;暖房はアセンブリの間に要求されない;シャフトとハブ間の相対的な位置を分解するか、または調節することは便利である;応力集中無し;強い忍耐容量。使用法:ハブはシャフトによって接続されるとき、ボルトによってきつく締められることの後で堅い最後の役割を担う。プロダクトは円錐表面または円錐構造であるので、摩擦およびトルクの条件を満たすことに終って軸力の動きを通って放射状力に、変わる。分解した場合、すべてのボルトをゆるめなさい。ボルトを取除く必要性がない。それから適切なボルトをアレン・レンチが付いている分解の穴にねじで締め、分解された部品をゆるめなさい。
プロダクト変数
|
基本的な次元 |
内部六角形によって先頭に立たれるボルト |
定格負荷 |
MA
（N·m） |
G
（kg） |
e （mm） |
||||
| d | D | 私 | H |
サイズ |
F1 （kN） | Mt （kN·m） | |||
| mm | |||||||||
| 24 | 50 | 14 | 18 | M5×15 | 21 | 0.21 | 5 | 0.2 | 2 |
| 30 | 60 | 16 | 20 | M5×18 | 27 | 0.34 | 5 | 0.3 | 2 |
| 36 | 72 | 18 | 22 |
M6×20 |
38 | 0.57 | 12 | 0.4 | 2 |
| 44 | 80 | 20 | 24 | 44 | 0.78 | 12 | 0.6 | 2 | |
| 50 | 90 | 22 | 26 | M6×22 | 58 | 1.16 | 12 | 0.8 | 2 |
| 55 | 100 |
23 |
29 |
M6×25 |
67 | 1.52 | 12 | 1.1 | 3 |
| 62 | 110 | 80 | 2.00 | 12 | 1.3 | 3 | |||
| 68 | 115 | 91 | 2.5 | 12 | 1.4 | 3 | |||
| 75 | 138 |
25 |
31 |
M8×30 |
106 | 3.2 | 29 | 1.7 | 3 |
| 80 | 145 | 120 | 3.9 | 29 | 1.9 | 3 | |||
| 90 | 155 | 30 | 38 | 171 | 6.00 | 29 | 3.3 | 4 | |
| 100 | 170 | 34 | 43 | M8×35 | 200 | 7.5 | 29 | 4.7 | 4.5 |
| 110 | 185 | 39 | 49 |
M10×40 |
225 | 9 | 58 | 5.9 | 5 |
| 125 | 215 | 42 | 53 | 53 | 13 | 58 | 8.3 | 5.5 | |
| 140 | 230 | 46 | 58 | M12×45 | 352 | 17.6 | 100 | 10 | 7 |
| 155 | 263 | 50 | 62 | M12×50 | 454 | 25.0 | 100 | 15 | 7 |
| 165 | 290 |
56 |
68 |
M16×55 |
583 | 35.0 | 240 | 22 | 7 |
| 175 | 300 | 677 | 44.0 | 240 | 22 | 7 | |||
| 185 | 330 |
71 |
85 |
M16×65 |
857 | 60 | 240 | 37 | 8 |
| 195 | 350 | 1013 | 76 | 240 | 41 | 8 | |||
| 200 | 350 | 1084 | 84 | 240 | 41 | 8 | |||
| 220 | 370 | 88 | 103 | M16×75 | 1309 | 108 | 470 | 54 | 10 |
| 240 | 405 | 92 | 107 | M20×80 | 1533 | 138 | 470 | 67 | 10 |
| 260 | 430 | 103 | 119 | M20×85 | 1840 | 184 | 470 | 82 | 10 |
| 280 | 460 | 114 | 132 | M20×95 | 2227 | 245 | 470 | 102 | 12 |
| 300 | 485 |
122 |
140 |
M20×110 |
2442 | 293 | 470 | 118 | 12 |
| 320 | 520 | 2720 | 340 | 470 | 131 | 12 | |||
| 340 | 570 | 134 | 155 | 3308 | 430 | 470 | 186 | 12 | |
| 350 | 590 |
140 |
159 |
3572 | 500 | 470 | 204 | 12 | |
| 360 | 590 | 3793 | 550 | 470 | 204 | 12 | |||
