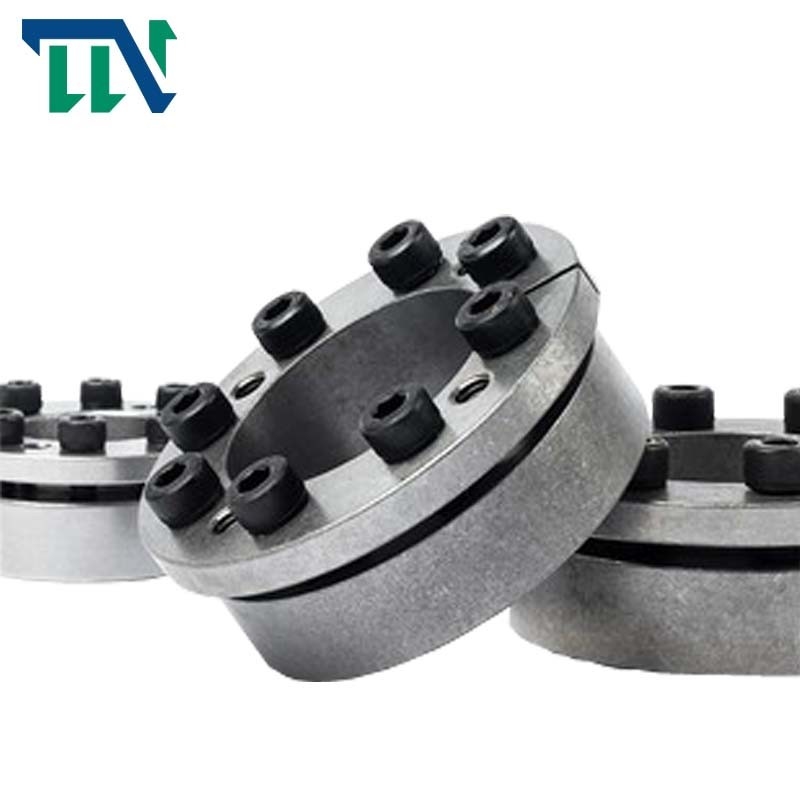

Z8錠アセンブリキーレスシャフトの錠アセンブリ

Name: Z8錠アセンブリ キーレス シャフトの錠アセンブリ
Brand: Tianniu
SKU: Z8
Rating: 4.9 (145 reviews)

製品詳細

起源の場所: 中国

ブランド名: Tianniu

証明: ISO-9001

モデル番号: Z8

支払及び船積みの言葉

最小注文数量: 2

価格: Negotiable

パッケージの詳細: 飛行機での海の船積みによるカートン

受渡し時間: 5-7working幾日

支払条件: L/C、D/A、D/P、T/T、ウェスタン・ユニオン、MoneyGram

供給の能力: 1ヶ月あたりの1000

最高の価格を入手する

今連絡してください

仕様

記述

仕様

ハイライト:
                                                                                                                                                                                                                                                                                                                                                                                                                                                                                            Z8錠アセンブリ, Z8キーレス シャフトの錠アセンブリ, キーレス シャフトの錠アセンブリTianniu


モデル番号:	Z8錠アセンブリ	材料:	鋼鉄に耐えるGCr15
重量:	0.25-61KG	外の直径:	47-495mm
厚さ（mm）:	37-77	穴サイズ:	20-400mm
トルク（kNm:	162-45000

モデル番号:	Z8錠アセンブリ
材料:	鋼鉄に耐えるGCr15
重量:	0.25-61KG
外の直径:	47-495mm
厚さ（mm）:	37-77
穴サイズ:	20-400mm
トルク（kNm:	162-45000

記述

Z8錠アセンブリキーレスシャフトの錠アセンブリ

Z8力の錠アセンブリキーレスシャフトの錠アセンブリ

製品の機能

私達の会社Tianniuは1987年にこの標準のさまざまな拡張の袖の広範囲の研究開発を始めた。ほぼ20年間の練習、私達がすべてのタイプのこの標準の拡張の袖の開発を完了した後。そして、の軽工業、冶金学、製紙、印刷、工作機械、マシニングセンターは、工作機械包装織物に促進されて、食糧および冶金の機械類および一般的な機械類および他の機械類造って、よい評判を取り、技術が改良した機械類の企業プロダクトを促進した。そして特別なユーザーのニーズに従って標準外錠アセンブリを発達させできる。

錠アセンブリは広く利用されている:

鉱山機械、冶金の機械類、包装機械、タバコの機械類、織物の機械類、印刷機械類、機械類、いろいろな種類の工作機械および交換可能な機械類を設計する機械類を造る。例えば:シャフトが付いているベルト滑車、スプロケット、ギヤ、プロペラ、大きく、小さいファン、送風機またはダイレクト接続およびハブおよび他の伝達関係

プロダクト変数

基本的な次元						内部六角形によって先頭に立たれるボルト		定格負荷		Pf （N/mm2）	MA （N·m）	G （kg）
d	D	L	L₀	L₁	L₂	サイズ	Qty	F₁ （kN）	Mt （kN·m）
mm
20	47	17	22	28	34	M6×20	5	30	0.29	220	17	0.25
22									0.32	200		0.26
24	50								0.37	200		0.27
25							6	36	0.45	215		0.28
28	55								0.5	200		0.32
30									0.54	219		0.34
32	60						8	48	0.77	215		0.35
35									0.84	190		0.37
38	65								0.91	195		0.38
40									0.96	190		0.40
45	75	20	25	33	41	M8×25	7	77	1.75	230	41	0.63
50	80								1.93	210		0.68
55	85						8	88	2.45	215		0.73
60	90								2.7	190		0.78
63	95						9	100	3.18	205		0.83
65									3.25	200		0.89

基本尺寸基本的な次元						内六角螺钉の内部六角形はボルトの先頭に立った		额定负荷定格負荷		Pf （N/mm2）	MA （N·m）	G （kg）
d	D	L	L₀	L₁	L₂	规格サイズ	数量 Qty	F₁ （kN）	Mt （kN·m）
mm						规格サイズ	数量 Qty	F₁ （kN）	Mt （kN·m）
70	110	24	30	40	50	M10×30	8	141	5	220	83	1.33
75	115						8	141	5.25	200		1.4
80	120						8	141	5.6	190		1.48
85	125						9	159	6.75	190		1.55
90	130						9	159	7.1	200		1.63
95	135						10	176	8.35	190		1.7
100	145	26	32	44	56	M12×30	8	205	10.3	210	145	2.6
110	155						8	205	11.25	190		2.8
120	165						9	231	13.9	210		3
130	180	34	40	52	64		12	308	20.0	190		4.6
140	190			54	68	M14×40	9	317	22.25	180	230	4.9
150	200						10	352	26.3	190		5.2
160	210						11	387	31	190		5.5
170	225	44	50	64	78		12	422	35.9	150		7.75
180	235						12	422	38	145		8.15
190	250						15	528	50.1	170		9.5
200	260						15	528	52.8	160		9.9
220	285	50	56	72	88	M16×40	12	587	64.5	145	355	13.4
240	305						15	734	88	165		14.3
260	325						18	880	114	180		15.5
280	355	60	66	84	102	M18×50	16	948	132	150	485	22.9
300	375	60	66	84	102	M18×50	18	1059	159	160	485	24.4
320	405	74	81	101	121	M20×50	18	1374	220	150	690	36.1
340	425	74	81	101	121	M20×50	21	1603	272.5	175	690	38.4
360	455	86	94	116	138	M22×60	18	1710	308	140	930	46.2
380	475						21	1995年	379	155		55
400	495						21	1995年	399	150		61

Z8錠アセンブリキーレスシャフトの錠アセンブリ 0
