製品詳細
起源の場所: 中国
ブランド名: Tianniu
証明: ISO9001
モデル番号: Z21
支払及び船積みの言葉
最小注文数量: 2
価格: Negotiable
パッケージの詳細: 飛行機での海の船積みによるカートン
受渡し時間: 5-7working幾日
供給の能力: 1ヶ月あたりの1000
モデル番号: |
Z21錠アセンブリ |
材料: |
鋼鉄に耐えるGCr15 |
重量: |
0.1-118KG |
外の直径: |
38-485mm |
厚さ（mm）: |
11-142mm |
穴サイズ: |
14-300mm |
トルク（kNm: |
30-292000 |
モデル番号: |
Z21錠アセンブリ |
材料: |
鋼鉄に耐えるGCr15 |
重量: |
0.1-118KG |
外の直径: |
38-485mm |
厚さ（mm）: |
11-142mm |
穴サイズ: |
14-300mm |
トルク（kNm: |
30-292000 |

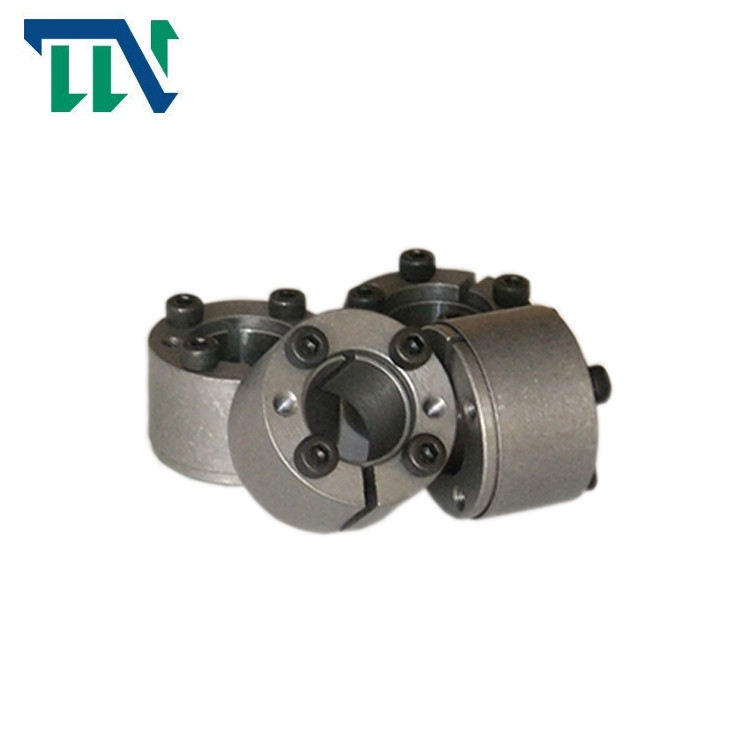

Z20キーレス錠装置力ロック アセンブリ
製品の機能
アセンブリは錠（以下錠アセンブリとして参照した）世界の重負荷の下で機械関係で広く利用された高度の基本的なコンポーネントである。車輪およびシャフトの関係では、原子格納容器の表面の間で作り出されるに圧力および摩擦をするために高力ボルトをきつく締めることによって負荷伝達を実現するのはキーレス関係装置である
常州のtianniu伝達会社によって作り出されるzシリーズ錠アセンブリはヨーロッパの権威のある技術標準に頼り、プロダクトにある創造的な改善を科学的にした。会社は主にユーロ、JB （GB）の標準、米国の標準およびさまざまな標準外錠アセンブリ シリーズ プロダクトを作り出す。プロダクトは欧州連合に、米国、オーストラリア、東南アジア、香港および台湾および他の国および地域輸出される。現在、企業は1000平方メートルの区域をカバーし、さまざまなCNCの工作機械、高精度の計器および特別な測定装置がある。会社は引き続いて30以上の標準的な一連そしてたくさんの錠アセンブリの指定を開発し、作り出した。それは中国の大規模な専門の錠アセンブリ製造業者である
|
製品名
|
Zシリーズ錠アセンブリ
|
|
モデル
|
Z
|
|
内部の直径
|
14-300mm
|
|
外の直径
|
38-485mm
|
|
厚さ
|
11-142mm
|
|
重量
|
0.1-118kg
|
|
トルク容量
|
30-292000N.m
|
|
パッケージ
|
カートン/木の場合/顧客の要求
|
|
支払の言葉
|
TT.L/C、D/A、D/P、ウェスタン・ユニオン、Paypal
|
|
適用
|
織物機械、ファン、換気装置、印字機
|
プロダクト変数
|
基本的な次元 |
内部六角形によって先頭に立たれるボルト |
定格負荷 |
MA
（N·m） |
G
（kg） |
|||||
| d | D | L | L1 |
サイズ |
Qty |
Mt （N·m） | F1 （kN） | ||
| mm | |||||||||
| 10 | 20 |
13 |
15.5 |
M2.5×12 |
4 |
14.1 | 2900 | 0.85 | 0.019 |
| 11 | 22 | 15.3 | 2900 | 0.85 | 0.022 | ||||
| 12 | 22 | 17.1 | 2900 | 0.85 | 0.024 | ||||
| 14 | 26 |
17 |
20 |
M3×16 |
31 | 4380 | 0.68 | 0.039 | |
| 15 | 28 | 32.5 | 4380 | 0.68 | 0.044 | ||||
| 16 | 32 | 21 | M4×16 | 61 | 7700 | 3.5 | 0.068 | ||
| 17 | 35 |
21 |
25 |
M4×20 |
63 | 7700 | 3.5 | 0.090 | |
| 18 | 35 | 68 | 7700 | 3.5 | 0.093 | ||||
| 19 | 35 | 72 | 7700 | 3.5 | 0.098 | ||||
| 20 | 38 |
26 |
M5×20 |
126 | 126000 | 6.6 | 0.12 | ||
| 22 | 40 | 135 | 126000 | 6.6 | 0.13 | ||||
| 24 | 47 |
26 |
32 |
M6×25 |
207 | 17900 | 11.8 | 0.20 | |
| 25 | 47 | 216 | 17900 | 11.8 | 0.22 | ||||
| 28 | 50 |
6 |
365 | 26120 | 11.8 | 0.24 | |||
| 30 | 55 | 387 | 26120 | 11.8 | 0.26 | ||||
| 32 | 55 | 421 | 26120 | 11.8 | 0.27 | ||||
|
基本的な次元 |
内部六角形によって先頭に立たれるボルト |
定格負荷 |
MA
（N·m） |
G
（kg） |
|||||
| d | D | L | L1 |
サイズ |
Qty |
F1 （kN） | Mt （kN·m） | ||
| mm | |||||||||
| 35 | 60 |
31 |
37 |
M6×30 |
8 | 34990 | 633 | 11.8 | 0.37 |
| 38 | 65 | 8 | 34990 | 667 | 11.8 | 0.41 | |||
| 40 | 65 | 8 | 34990 | 696 | 11.8 | 0.42 | |||
| 42 | 75 |
36 |
44 |
M8×35 |
6 | 48000 | 1011 | 28.6 | 0.63 |
| 45 | 75 | 6 | 48000 | 1095 | 28.6 | 0.70 | |||
| 48 | 80 | 8 | 64270 | 1560 | 28.6 | 0.71 | |||
| 50 | 80 | 8 | 64270 | 1610 | 28.6 | 0.73 | |||
