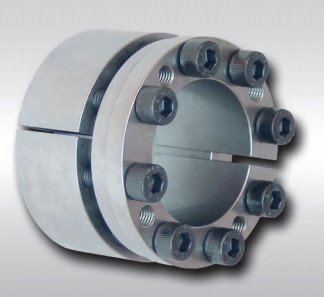

Rlk130キーレス錠軸継手アセンブリ力ロック

Name: Rlk130キーレス錠軸継手アセンブリ力ロック
Brand: Tianniu
SKU: RLK130
Rating: 4.9 (191 reviews)

製品詳細

起源の場所: 中国

ブランド名: Tianniu

証明: ISO-9001

モデル番号: RLK130

支払及び船積みの言葉

最小注文数量: 2

価格: Negotiable

パッケージの詳細: 飛行機での海の船積みによるカートン

受渡し時間: 5-7working幾日

支払条件: L/C、D/A、D/P、T/T、ウェスタン・ユニオン、MoneyGram

供給の能力: 1ヶ月あたりの1000

最高の価格を入手する

今連絡してください

仕様

記述

仕様

ハイライト:
                                                                                                                                                                                                                                                                                                                                                                                                                                                                                            RLK130錠アセンブリ, キーレス錠軸継手アセンブリ, Rlk130キーレス錠軸継手


モデル番号:	RLK130錠アセンブリ	材料:	鋼鉄に耐えるGCr15
重量:	0.4-9.5	外の直径:	47-200mm
厚さ（mm）:	24-140mm	穴サイズ:	20-150mm
トルク（kNm:	30-380

モデル番号:	RLK130錠アセンブリ
材料:	鋼鉄に耐えるGCr15
重量:	0.4-9.5
外の直径:	47-200mm
厚さ（mm）:	24-140mm
穴サイズ:	20-150mm
トルク（kNm:	30-380

記述

Rlk130キーレス錠軸継手アセンブリ力ロック

装置を締めるRLK130ロックナット軸受け標準的なシャフト

製品の機能

錠アセンブリは世界の重負荷の下で機械関係で広く利用された高度の基本的なコンポーネントである。車輪およびシャフトの関係では、原子格納容器の表面の間で作り出されるに圧力および摩擦をするために高力ボルトをきつく締めることによって負荷伝達を実現するのはキーレス関係装置である

錠アセンブリを選ぶことは次の条件を満たすべきである:

A. Transmissionのトルク:MTの≥ M

B. Bearingの軸力:≥ ftのFX

C. Transmission力:≥ ftのf2x + （MD/2x10-3） 2

D. Bearingの放射状力:か、Ptの≥ FR/d1x103:

送信されるべきMの¯のトルクkn·m;

耐えられるべきFXの¯の軸力kn;

力FTの耐えられるべき¯の放射状kn;

MTの¯の錠アセンブリ、knの評価されるトルク·m;

FTの¯の錠アセンブリの評価される軸力;KN;

d. |錠アセンブリ、mmの内部の直径そして内部リング幅;

Ptの¯の錠アセンブリとシャフト、N/mm2間の共同表面の圧力

モデル		RLK130力の錠アセンブリ
シャフト（N/mmの圧力2）		174-309
ハブ（N/mmの圧力2）		112-184
定格負荷（kN.m）	力	53-640
	トルク	0.53-57.5
内部競争のサイズ（mm）		20-180
外の競争のサイズ（mm）		47-235
厚さ（mm）		48-90
重量（Kg）		0.4-11

プロダクト変数

基本尺寸基本的な次元					内六角螺钉の内部六角形はボルトの先頭に立った		额定负荷定格負荷		Pf （N/mm2）	MA （N·m）	G （kg）
d	D	L	L₁	L₂	规格サイズ	数量 Qty	F₁ （kN）	Mt （kN·m）
mm					规格サイズ	数量 Qty	F₁ （kN）	Mt （kN·m）
20	47	37	31	21.7	M6	4	30	0.30	287	17	0.27
22	47					4	30	0.33	260		0.29
25	50					5	35	0.44	287		0.30
28	55							0.49	256		0.36
30	55							0.53	239		0.34
35	60					6	45	0.81	246		0.38
40	65						45	0.94	215		0.41
45	75	46	38	25.3	M8		80	1.86	283	41	0.70
50	80						80	2.07	255		0.76
55	85					8	90	2.54	270		0.82
60	90						90	2.77	247		0.88
65	95						105	3.58	261		0.94
70	110	60	50	33.4	M10		140	5.10	244	83	2.10
75	115							5.46	228		2.20
80	120							5.85	214		2.30
85	125						175	7.45	230		2.40
90	130						175	7.90	217		2.60
95	135					10	205	9.90	257		2.70
100	145	68	58	40.8			220	11.00	192		3.70
105	150							11.55	210		3.90
110	155							12.10	175		4.00
120	165					12	260	15.70	192		4.30
125	170				M12	10	320	17.50	189	145	4.80
130	180							20.70	188		5.90
140	190							22.50	175		6.30
150	200	77	65	45.4		12	380	28.50	196		6.70
