製品詳細
起源の場所: 中国
ブランド名: Tianniu
証明: ISO9001
モデル番号: RLK131
支払及び船積みの言葉
最小注文数量: 2
価格: Negotiable
パッケージの詳細: 飛行機での海の船積みによるカートン
受渡し時間: 5-7working幾日
供給の能力: 1ヶ月あたりの1000
モデル番号: |
RLK131錠アセンブリ |
材料: |
鋼鉄に耐えるGCr15 |
重量: |
0.4-9.5 |
外の直径: |
47-200mm |
サイズ: |
M4 M6 M8 M10 |
穴サイズ: |
20-180mm |
トルク（kNm: |
33-420 |
モデル番号: |
RLK131錠アセンブリ |
材料: |
鋼鉄に耐えるGCr15 |
重量: |
0.4-9.5 |
外の直径: |
47-200mm |
サイズ: |
M4 M6 M8 M10 |
穴サイズ: |
20-180mm |
トルク（kNm: |
33-420 |

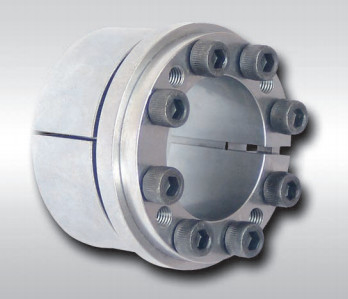

装置を締めるRLK131ロックナット軸受け標準的なシャフト
製品の機能
錠アセンブリは広く利用されている:
鉱山機械、冶金の機械類、包装機械、タバコの機械類、織物の機械類、印刷機械類、機械類、いろいろな種類の工作機械および交換可能な機械類を設計する機械類を造る。例えば:シャフトが付いているベルト滑車、スプロケット、ギヤ、プロペラ、大きく、小さいファン、送風機またはダイレクト接続およびハブおよび他の伝達関係
利点
1. 錠アセンブリの使用は簡単なホストの部品の製造業および取付けを作る。錠アセンブリを取付けるためのシャフトそして穴の機械化は干渉適合ののようではない
サンプルは高精度の製造の許容を要求する。錠アセンブリのインストール時に、装置、ちょうど出版物を熱するか、冷却するか、または加圧する必要性がボルトない
必須のトルクにきつく締めなさい。調節は便利であり、ハブはシャフトの必須の位置に便利に合わせることができる。また錠アセンブリが悪いweldabilityと部品を接続するのに使用することができる。
2lockingアセンブリ長い耐用年数をおよび高力は過す。錠アセンブリは接続された部品へのキー溝の弱まるか、または相対的な動きがない、摩耗は操作の間にない摩擦伝達に頼り。
3lockingアセンブリは積み過ぎられたとき損傷から装置を保護できる関係機能を失う。4lockingアセンブリ関係は多数の負荷に耐え構造はいろいろな様式に作ることができる。設置負荷に従って、多数の錠アセンブリはまたシリーズで使用することができる
| モデル | RLK130力の錠アセンブリ | |
| シャフト（N/mmの圧力2） | 174-309 | |
| ハブ（N/mmの圧力2） | 112-184 | |
| 定格負荷（kN.m） | 力 | 53-640 |
| トルク | 0.53-57.5 | |
| 内部競争のサイズ（mm） | 20-180 | |
| 外の競争のサイズ（mm） | 47-235 | |
| 厚さ（mm） | 48-90 | |
| 重量（Kg） | 0.4-11 | |
プロダクト変数
|
基本的な次元 |
内部六角形によって先頭に立たれるボルト |
定格負荷 |
Pf （N/mm2） |
MA
（N·m） |
G
（kg） |
||||||
| d | D | l | L | L1 |
サイズ |
Qty |
F1 （kN） | Mt （kN·m） | |||
| mm | |||||||||||
| 19 |
47 |
17 |
20 |
27.5 |
M6×18 |
8 |
27 |
0.25 | 220 |
14 |
0.20 |
| 20 | 0.27 | 210 | 0.23 | ||||||||
| 22 | 0.30 | 195 | 0.24 | ||||||||
| 25 | 50 | 9 | 30 | 0.38 | 190 | 0.25 | |||||
| 28 |
55 |
10 |
33 |
0.47 | 185 | 0.29 | |||||
| 30 | 0.50 | 175 | 0.30 | ||||||||
| 35 | 60 | 12 | 40 | 0.70 | 180 | 0.32 | |||||
| 38 | 63 |
15 |
46 |
0.88 | 185 | 0.33 | |||||
| 40 | 65 | 0.92 | 180 | 0.34 | |||||||
| 42 | 72 |
20 |
24 |
33.5 |
M8×22 |
12 |
65 | 1.36 | 200 |
35 |
0.48 |
| 45 | 75 | 71 | 1.62 | 210 | 0.57 | ||||||
| 50 | 80 | 72 | 1.77 | 190 | 0.60 | ||||||
| 55 | 85 |
15 |
83 |
2.27 | 200 | 0.63 | |||||
| 60 | 90 | 2.47 | 180 | 0.69 | |||||||
| 65 | 95 | 16 | 93 | 3.04 | 190 | 0.73 | |||||
| 70 | 110 |
24 |
28 |
39 |
M10×25 |
15 |
130 | 1.60 | 210 |
70 |
1.26 |
| 75 | 115 | 131 | 4.90 | 195 | 1.33 | ||||||
| 80 | 120 | 132 | 5.20 | 180 | 140 | ||||||
| 85 | 125 | 16 | 147 | 6.30 | 195 | 1.49 | |||||
| 90 | 130 | 16 | 148 | 6.60 | 180 | 1.53 | |||||
| 95 | 135 | 18 | 167 | 7.90 | 195 | 1.62 | |||||
