製品詳細
起源の場所: 中国
ブランド名: Tianniu
証明: ISO-9001
モデル番号: RLK132
支払及び船積みの言葉
最小注文数量: 2
価格: Negotiable
パッケージの詳細: 飛行機での海の船積みによるカートン
受渡し時間: 5-7working幾日
供給の能力: 1ヶ月あたりの1000
モデル番号: |
RLK132錠アセンブリ |
材料: |
鋼鉄に耐えるGCr15 |
重量: |
0.27-6.7KG |
外の直径: |
47-200mm |
サイズ: |
M4 M6 M8 M10 |
穴サイズ: |
20-150mm |
トルク（kNm: |
30-380 |
モデル番号: |
RLK132錠アセンブリ |
材料: |
鋼鉄に耐えるGCr15 |
重量: |
0.27-6.7KG |
外の直径: |
47-200mm |
サイズ: |
M4 M6 M8 M10 |
穴サイズ: |
20-150mm |
トルク（kNm: |
30-380 |

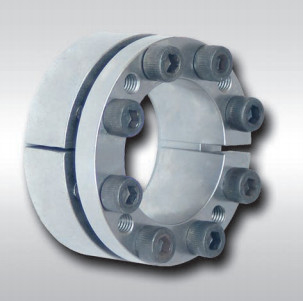

装置を締めるRLK132ロックナット軸受け標準的なシャフト
製品の機能
錠アセンブリは新しい接続の種類である。それは錠アセンブリとシャフトまたは摩擦および負荷伝達を実現するキーレス関係装置と一緒に伴われる収容の表面間の肯定的な圧力を発生させるために高力ボルトをきつく締めることに頼る。それにとらわれおよびとらわれなしで一般的な干渉の従来の機械関係方法と比較される多くの独特な利点および特徴がある
保護指示
1. 取付けの後で、反錆オイル汚れと錠アセンブリおよびボルト ヘッドの露出された端の表面に塗りなさい。とまたは悪い労働環境屋外で作動する機械のために拡張の接続の袖の露出された端の表面は反錆オイルが規則的に塗られる。
2. 腐食性媒体で働く必要があるアセンブリのために錠特別な保護は錠アセンブリが錆つくことを防ぐために（カバー プレートを加えることのような）採用される
危害予防および再使用
1. このプロダクトが持ち上がる機械類で使用されるか、または機械類で荷を積まれれば安全を保障するために、安全装置は置かれるべきである。
2. 絶対に負荷の下でボルトをゆるめることを禁止する。
再使用の間に、錠アセンブリは土、腐食および損傷がないことが確認される後やっと使用することができる。等級は12.9である
プロダクト変数
|
基本的な次元 |
内部六角形によって先頭に立たれるボルト |
定格負荷 |
Pf （N/mm2） |
MA
（N·m） |
G
（kg） |
||||||
| d | D | L | L1 | L2 |
サイズ |
Qty |
F1 （kN） | Mt （kN·m） | |||
| mm | |||||||||||
| 20 | 47 |
37 |
31 |
21.7 |
M6 |
4 |
30 |
0.30 | 287 |
17 |
0.27 |
| 22 | 47 | 0.33 | 260 | 0.29 | |||||||
| 25 | 50 |
5 |
35 |
0.44 | 287 | 0.30 | |||||
| 28 | 55 | 0.49 | 256 | 0.36 | |||||||
| 30 | 55 | 0.53 | 239 | 0.34 | |||||||
| 35 | 60 |
6 |
45 |
0.81 | 246 | 0.38 | |||||
| 40 | 65 | 0.94 | 215 | 0.41 | |||||||
| 45 | 75 |
46 |
38 |
25.3 |
M8 |
80 |
1.86 | 283 |
41 |
0.70 | |
| 50 | 80 | 2.07 | 255 | 0.76 | |||||||
| 55 | 85 |
8 |
90 |
2.54 | 270 | 0.82 | |||||
| 60 | 90 | 2.77 | 247 | 0.88 | |||||||
| 65 | 95 | 105 | 3.58 | 261 | 0.94 | ||||||
| 70 | 110 |
60 |
50 |
33.4 |
M10 |
140 |
5.10 | 244 |
83 |
2.10 | |
| 75 | 115 | 5.46 | 228 | 2.20 | |||||||
| 80 | 120 | 5.85 | 214 | 2.30 | |||||||
| 85 | 125 |
175 |
7.45 | 230 | 2.40 | ||||||
| 90 | 130 | 7.90 | 217 | 2.60 | |||||||
| 95 | 135 |
10 |
205 | 9.90 | 257 | 2.70 | |||||
| 100 | 145 |
68 |
58 |
40.8 |
220 |
11.00 | 192 | 3.70 | |||
| 105 | 150 | 11.55 | 210 | 3.90 | |||||||
| 110 | 155 | 12.10 | 175 | 4.00 | |||||||
| 120 | 165 | 12 | 260 | 15.70 | 192 | 4.30 | |||||
| 125 | 170 |
M12 |
10 |
320 |
17.50 | 189 |
145 |
4.80 | |||
| 130 | 180 | 20.70 | 188 | 5.90 | |||||||
| 140 | 190 | 22.50 | 175 | 6.30 | |||||||
| 150 | 200 | 77 | 65 | 45.4 | 12 | 380 | 28.50 | 196 | 6.70 | ||
