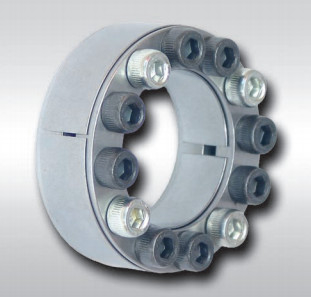

要素シャフトの錠アセンブリを締め金で止めるrlk 200 60x90 35x60 45x75 30x55の円錐形

Name: 要素シャフトの錠アセンブリを締め金で止めるrlk 200 60x90 35x60 45x75 30x55の円錐形
Brand: Tianniu
SKU: RLK200
Rating: 4.5 (127 reviews)

製品詳細

起源の場所: 中国

ブランド名: Tianniu

証明: ISO-9001

モデル番号: RLK200

支払及び船積みの言葉

最小注文数量: 2

価格: negotiable

パッケージの詳細: 飛行機での海の船積みによるカートン

受渡し時間: 5-7working幾日

支払条件: L/C、D/A、D/P、T/T、ウェスタン・ユニオン、MoneyGram

供給の能力: 1ヶ月あたりの1000

最高の価格を入手する

今連絡してください

仕様

記述

仕様

ハイライト:
                                                                                                                                                                                                                                                                                                                                                                                                                                                                                            rlk 200 35x60, rlk 200 45x75, rlk 200 30x55


モデル番号:	RLK200錠アセンブリ	材料:	鋼鉄に耐えるGCr15
重量:	0.2-146KG	外の直径:	47-1100mm
サイズ:	M4 M6 M8 M10	穴サイズ:	19-1000mm
トルク（kNm:	0.25-2000

モデル番号:	RLK200錠アセンブリ
材料:	鋼鉄に耐えるGCr15
重量:	0.2-146KG
外の直径:	47-1100mm
サイズ:	M4 M6 M8 M10
穴サイズ:	19-1000mm
トルク（kNm:	0.25-2000

記述

要素シャフトの錠アセンブリを締め金で止めるrlk 200 60x90 35x60 45x75 30x55の円錐形

装置を締めるRLK133ロックナット軸受け標準的なシャフト

製品の機能

装置アセンブリ単位を締めるZ2タイプはねじを一組のきつく締めることを通って二重円錐形リングの中の2の4部分から成っている。

錠アセンブリは世界の重負荷の下で機械関係で広く利用された高度の基本的なコンポーネントである。車輪およびシャフトの関係では、原子格納容器の表面の間で作り出されるに圧力および摩擦をするために高力ボルトをきつく締めることによって負荷伝達を実現するのはキーレス関係装置である。

高い負荷機会のために適した

交互になるトルクのために特に適した

典型的な適用:フライホイール、ベルトのドラム

トルクシステム

伸縮性がある錠アセンブリ関係は比較的新しい拡張および関係方法をきつく締めることである。それは単純構造のために、高い集中の正確さ処理する、ギヤ大きい伝達トルク、信頼できる締め金で止めることで広く利用されて便利なアセンブリおよび分解。処理するギヤの過程において設計するとき従来の経験的な設計法が拡張の実質の伸縮性がある錠アセンブリ圧力と量間の関係に欠けているので伸縮性がある錠アセンブリは、伸縮性がある錠アセンブリのスクラップ率高く、耐用年数は短い。この状態の点から見て、伸縮性がある錠アセンブリの強さ間の関係および拡張はANSYSの有限な要素ソフトウェアの使用によって質的に分析され、元の拡張の袖を改良するために3つの機構は提案される。例の分析はことをボディ変位の増加を用いる伸縮性がある錠アセンブリ増加の圧力そして拡張示す。実現することができる拡張の袖の安全は保障されることを錠アセンブリの拡張が実際の処理の0.15mmによる心棒の伸張によってことが提案され。現時点で、錠アセンブリの安全率は1.50であり、錠アセンブリの最高の拡張はprovid 0.032mmである、

モデル		要素を締め金で止めるZ2円錐形
シャフト（N/mmの圧力2）		120
ハブ（N/mmの圧力2）		92-108
定格負荷（kN.m）	力	31-1124
	トルク	0.298-257.399
内部競争のサイズ（mm）		19-280
外の競争のサイズ（mm）		47-355
厚さ（mm）		26-84
重量（Kg）		0.2-19.2

プロダクト変数

基本尺寸基本的な次元					内六角螺钉の内部六角形はボルトの先頭に立った		额定负荷定格負荷		Pf （N/mm2）	M （N·m）	G （kg）
d	D	l	L	L₁	规格サイズ	数量 Qty	F₁ （kN）	M_t （kN·m）
mm					规格サイズ	数量 Qty	F₁ （kN）	M_t （kN·m）
19	47	17	20	27.5	M6 ×18	8	27	0.25	220	14	0.20
20								0.27	210		0.23
22								0.30	195		0.24
25	50					9	30	0.38	190		0.25
28	55					10	33	0.47	185		0.29
30	55					10	33	0.50	175		0.30
35	60					12	40	0.70	180		0.32
38	63					15	46	0.88	185		0.33
40	65					15	46	0.92	180		0.34
42	72	20	24	33.5	M8 ×22	12	65	1.36	200	35	0.48
45	75						71	1.62	210		0.57
50	80						72	1.77	190		0.60
55	85					15	83	2.27	200		0.63
60	90					15	83	2.47	180		0.69
65	95					16	93	3.04	190		0.73
70	110	24	28	39	M10 ×25	15	130	1.60	210	70	1.26
75	115						131	4.90	195		1.33
80	120						132	5.20	180		140
85	125					16	147	6.30	195		1.49
90	130					16	148	6.60	180		1.53
95	135					18	167	7.90	195		1.62

100	145	29	33	47.0	M12 ×30	15	190	9.60	195	125	2.01
105	150						191	9.98	185		2.10
110	155						192	10.50	180		2.15
120	165					16	218	13.10	185		2.35
125	170					18	220	13.78	180		2.95
130	180	34	38	52.0	M12 ×35	20	272	17.60	165	125	3.51
140	190					22	298	20.90	165		3.85
150	200					24	324	24.20	170		4.07
160	210					27	350	28.00	170		4.3
170	225	38	44	60	M14 ×40	22	386	32.80	160	190	5.78
180	235	38	44	60		24	420	37.80	165		6.05
190	250	46	52	68		28	490	46.50	150		8.25
200	260	46	52	68		30	525	52.50	150		8.65
210	275	50	56	74	M16 ×55	24	599	62.89	151	295	10.10
220	285					26	620	68.00	150		11.22
240	305					30	715	85.50	160		12.20
250	315					32	768	96.00	162		12.70
260	325					34	800	104.00	165		13.20
280	355	60	66	86.5	M18 ×60	32	915	128.00	145	405	19.20
300	375	60	66	86.5	M18 ×60	36	1020	153.00	150	405	20.50
320	405	72	78	100.5	M20 ×75		1310	210.00	150	580	29.60
340	425	72	78	100.5	M20 ×75		1310	224.00	145	580	31.10
360	455	84	90	116.0	M22 ×80		1630	294.00	145	780	42.20
380	475						1620	308.00	135		44.00
400	495						1610	322.00	130		46.00
420	515					40	1780	374.00	135		50.00
450	555	96	102	130	M24 ×90	40	2050年	461.25	124	1000	65.00
480	585					42	2160	518.40	124		71.00
500	605					44	2240	560.00	123		72.60
530	640					45	2330	617.00	121		83.60
560	670					48	2440	680.00	120		85.00
600	710					50	2580	775.00	118		91.00
630	740					52	2680	844.00	117		94.00
670	780					56	2820	944.00	116		101.00
710	820					60	2970	1050.00	115		106.00
750	860					62	3130	1173.00	115		112.00
800	910					66	3260	1300.00	112		118.00
850	960					70	3500	1487.00	113		125.00
900	1010					75	3680	1650.00	112		132.00
950	1060					80	3870	1838.00	112		139.00
1000	1110					82	4000	2000.00	110		146
