製品詳細
起源の場所: 中国
ブランド名: Tianniu
証明: ISO-9001
モデル番号: RLK402
支払及び船積みの言葉
最小注文数量: 2
価格: Negotiable
パッケージの詳細: 飛行機での海の船積みによるカートン
受渡し時間: 5-7working幾日
供給の能力: 1ヶ月あたりの1000
モデル番号: |
RLK402錠アセンブリ |
材料: |
鋼鉄に耐えるGCr15 |
重量: |
0.42-34.3KG |
外の直径: |
55-326mm |
厚さ（mm）: |
24-140mm |
穴サイズ: |
25-260mm |
トルク（kNm: |
0.84-240 |
モデル番号: |
RLK402錠アセンブリ |
材料: |
鋼鉄に耐えるGCr15 |
重量: |
0.42-34.3KG |
外の直径: |
55-326mm |
厚さ（mm）: |
24-140mm |
穴サイズ: |
25-260mm |
トルク（kNm: |
0.84-240 |

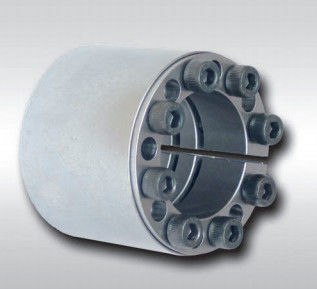

装置を締めるRLK402ロックナット軸受け標準的なシャフト
製品紹介
使用説明
1. 使用の前にこの指示を注意深く読みなさい;
2. 現在のプロダクトが形成された機械類のモデルに一貫しているかどうか確認しなさい;
3. 添加物を含んでいるモリブデンかケイ素は錠アセンブリの部品で使用されてはならない;
4. このプロダクトの指定パフォーマンス・レベルは他のボルトによって1.2の等級9のボルト取り替えられるである;
5. このプロダクトに中心の位置機能がない。この機能を必要としたら、車輪ハブのそれを独りで設計しなさい;
6. 錠アセンブリのインストール時に強力にたたいてはいけない;
7. シャフトおよびハブの選択の許容はH8/H8である
シャフトにハブを集中させる。高い集中の正確さのための二重スロット
多数の時集まっていることができる
最も高い伝染性のトルク
頑丈な適用のため
プロシージャを締め金で止めることの間のハブとシャフト間の軸変位無し
最も高い機械化の質
50 500 Nmの伝染性のトルク1まで701 000 Nm
130のmmと600のmm間のシャフトの直径のため
製品の機能
| モデル | RLK402/Z12錠アセンブリ | |
| シャフト（N/mmの圧力2） | 252-136 | |
| ハブ（N/mmの圧力2） | 88-130 | |
| 定格負荷（kN.m） | 力 | 55-2400 |
| トルク | 0.7-362.3 | |
| 内部競争のサイズ（mm） | 25-300 | |
| 外の競争のサイズ（mm） | 50-375 | |
| 厚さ（mm） | 51-197 | |
| 重量（Kg） |
0.5-49.7 |
|
プロダクト変数
|
基本的な次元 |
内部六角形によって先頭に立たれるボルト |
定格負荷 |
Pf （N/mm2） |
MA
（N·m） |
G
（kg） |
||||||
| d | D | 私 | L | L1 |
サイズ |
Qty |
Ft （kN） | Mt （kN·m） | |||
| mm | |||||||||||
| 25 | 0.84 | 297 | 0.42 | ||||||||
| 28 | 55 | 32 | 40 | 46 | M6 | 6 | 67 | 0.94 | 265 | 17 | 0.44 |
| 30 | 1.00 | 248 | 0.47 | ||||||||
| 35 | 60 | 60 | M6 | 74 | 1.30 | 165 | 17 | 1.0 | |||
| 40 | 75 | 44 | 54 | 62 | M8 | 7 | 145 | 2.90 | 282 | 41 | 1.0 |
| 45 | 75 | 62 | M8 | 145 | 3.26 | 251 | 41 | 1.2 | |||
| 50 | 80 | 8 | 165 | 4.15 | 200 | 1.4 | |||||
|
55 60 |
85 90 |
56 | 64 | 72 | M8 |
9 10 |
186 207 |
5.15 6.20 |
205 202 |
41 |
1.6 1.7 |
| 65 | 95 | 10 | 207 | 6.75 | 187 | 1.9 | |||||
| 70 | 110 | 10 | 329 | 11.5 | 223 | 3.1 | |||||
| 80 | 120 | 70 | 78 | 88 | M10 | 11 | 362 | 14.5 | 215 | 83 | 3.5 |
| 90 | 130 | 12 | 390 | 17.8 | 208 | 3.8 | |||||
| 100 | 145 | 14 | 527 | 26.3 | 200 | 6.1 | |||||
| 110 | 155 | 90 | 100 | 112 | M12 | 17 | 575 | 31.8 | 198 | 145 | 6.2 |
| 120 | 165 | 18 | 670 | 40.4 | 212 | 7.2 | |||||
| 130 | 180 | 16 | 759.0 | 49 | 180 | 11.1 | |||||
|
140 150 |
190 200 |
104 | 116 | 130 | M14 |
18 19 |
842.8 896.8 |
59 67 |
186 185 |
230 |
11.8 12.6 |
| 160 | 210 | 20 | 950.0 | 76 | 183 | 13.4 | |||||
| 170 | 225 | 19 | 1223.5 | 104 | 172 | 19.6 | |||||
| 180 | 235 | 20 | 1288.8 | 116 | 172 | 20.6 | |||||
| 190 | 250 | 21 | 1363.0 | 129 | 172 | 23.8 | |||||
| 200 | 260 | 134 | 146 | 162 | M16 | 22 | 1427.5 | 143 | 172 | 355 | 24.9 |
| 220 | 285 | 24 | 1581.8 | 174 | 172 | 29.6 | |||||
| 240 | 305 | 26 | 1725.0 | 207 | 172 | 31.9 | |||||
| 260 | 325 | 28 | 1846.0 | 240 | 170 | 34.3 | |||||
