製品詳細
起源の場所: 中国
ブランド名: Tianniu
証明: ISO-9001
モデル番号: TLK133シリーズ
支払及び船積みの言葉
最小注文数量: 2
価格: Negotiable
パッケージの詳細: 飛行機での海の船積みによるカートン
受渡し時間: 5-7working幾日
支払条件: L/C、D/A、D/P、T/T、ウェスタン・ユニオン、MoneyGram
供給の能力: 1ヶ月あたりの1000
モデル番号: |
TLK133錠アセンブリ |
材料: |
鋼鉄に耐えるGCr15 |
穴サイズ: |
20-65mm |
重量: |
0.25-0.89 |
外の直径: |
47-95mm |
サイズ: |
M6 M8 |
Torque0.014-15.7 （kNm: |
30-100 |
モデル番号: |
TLK133錠アセンブリ |
材料: |
鋼鉄に耐えるGCr15 |
穴サイズ: |
20-65mm |
重量: |
0.25-0.89 |
外の直径: |
47-95mm |
サイズ: |
M6 M8 |
Torque0.014-15.7 （kNm: |
30-100 |

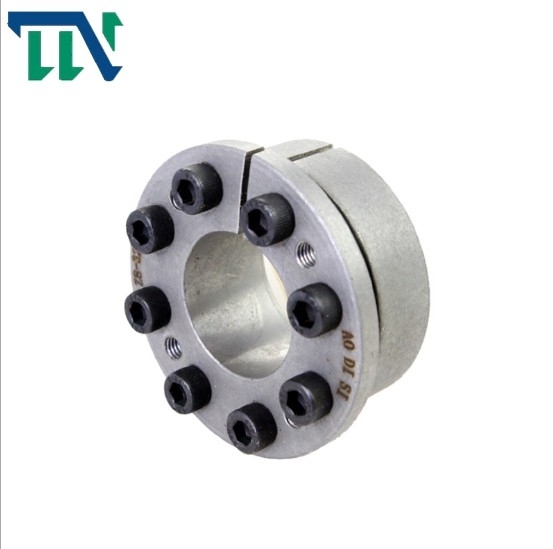

装置を締める標準的なシャフトに耐えるTLK133シリーズ ロックナット
Prodcuctsの紹介
錠アセンブリは新しい接続の種類である。それは錠アセンブリとシャフトまたは摩擦および負荷伝達を実現するキーレス関係装置と一緒に伴われる収容の表面間の肯定的な圧力を発生させるために高力ボルトをきつく締めることに頼る。それにとらわれおよびとらわれなしで一般的な干渉の従来の機械関係方法と比較される多くの独特な利点および特徴がある
使用説明
1. 使用の前にこの指示を注意深く読みなさい;
2. 現在のプロダクトが形成された機械類のモデルに一貫しているかどうか確認しなさい;
3. 添加物を含んでいるモリブデンかケイ素は錠アセンブリの部品で使用されてはならない;
4. このプロダクトの指定パフォーマンス・レベルは他のボルトによって1.2の等級9のボルト取り替えられるである;
5. このプロダクトに中心の位置機能がない。この機能を必要としたら、車輪ハブのそれを独りで設計しなさい;
6. 錠アセンブリのインストール時に強力にたたいてはいけない;
7. シャフトおよびハブの選択の許容はH8/H8である
製品の機能
| モデル | RLK603錠アセンブリ | |
| 定格負荷（kN.m） | 力 | 5-3500 |
| トルク | 0.025-517 | |
| 内部競争のサイズ（mm） | 14-360 | |
| 外の競争のサイズ（mm） | 38-590 | |
| 厚さ（mm） | 15-175 | |
| 重量（Kg） | 0.1-186 | |
プロダクト変数
|
基本的な次元 |
内部六角形によって先頭に立たれるボルト |
定格負荷 |
Pf （N/mm2） |
MA
（N·m） |
G
（kg） |
|||||||
| d | D | L | L0 | L1 | L2 |
サイズ |
Qty |
F1 （kN） | Mt （kN·m） | |||
| mm | ||||||||||||
| 20 |
47 |
17 |
22 |
28 |
34 |
M6×20 |
5 |
30 |
0.29 | 220 |
17 |
0.25 |
| 22 | 0.32 | 200 | 0.26 | |||||||||
| 24 |
50 |
0.37 | 200 | 0.27 | ||||||||
| 25 |
6 |
36 |
0.45 | 215 | 0.28 | |||||||
| 28 |
55 |
0.5 | 200 | 0.32 | ||||||||
| 30 | 0.54 | 219 | 0.34 | |||||||||
| 32 |
60 |
8 |
48 |
0.77 | 215 | 0.35 | ||||||
| 35 | 0.84 | 190 | 0.37 | |||||||||
| 38 |
65 |
0.91 | 195 | 0.38 | ||||||||
| 40 | 0.96 | 190 | 0.40 | |||||||||
| 45 | 75 |
20 |
25 |
33 |
41 |
M8×25 |
7 |
77 |
1.75 | 230 |
41 |
0.63 |
| 50 | 80 | 1.93 | 210 | 0.68 | ||||||||
| 55 | 85 |
8 |
88 |
2.45 | 215 | 0.73 | ||||||
| 60 | 90 | 2.7 | 190 | 0.78 | ||||||||
| 63 |
95 |
9 |
100 |
3.18 | 205 | 0.83 | ||||||
| 65 | 3.25 | 200 | 0.89 | |||||||||
