製品詳細
起源の場所: 中国
ブランド名: Tianniu
証明: ISO-9001
モデル番号: TLK250シリーズ
支払及び船積みの言葉
最小注文数量: 2
価格: negotiable
パッケージの詳細: 飛行機での海の船積みによるカートン
受渡し時間: 5-7working幾日
支払条件: L/C、D/A、D/P、T/T、ウェスタン・ユニオン、MoneyGram
供給の能力: 1ヶ月あたりの1000
モデル番号: |
TLK250 錠アセンブリ |
材料: |
鋼鉄に耐えるGCr15 |
穴サイズ: |
14-50mm |
重量: |
0.04-0.42 |
外の直径: |
25-62mm |
サイズ: |
M20 |
トルク（kNm: |
38-520 |
モデル番号: |
TLK250 錠アセンブリ |
材料: |
鋼鉄に耐えるGCr15 |
穴サイズ: |
14-50mm |
重量: |
0.04-0.42 |
外の直径: |
25-62mm |
サイズ: |
M20 |
トルク（kNm: |
38-520 |

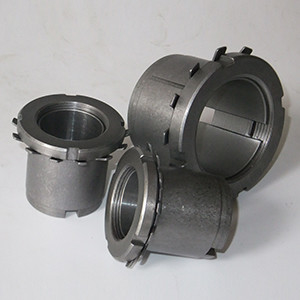

自動調心TLK250錠アセンブリ
装置を締める標準的なシャフトに耐えるTLK250シリーズ ロックナット
製品紹介
1987年に、Tianniuはさまざまな拡張の広範囲の研究開発を行ない始めた
この標準の袖。そして、食糧包む、織物軽工業、冶金学に促進されて、
製紙、印刷、工作機械、マシニング センター、工作機械を、および冶金造る
機械類および一般的な機械類および他の機械類は、よい評判を取り、促進した
機械類の企業プロダクト。改善される技術。そして特別なユーザーのニーズに従って、
標準外膨張継手の袖の開発。
新しいエネルギーの開発によって、風力の生成は中国で広く促進され、出現の企業になった。ファンの重要な部分として、拡張の袖はファンの速度減力剤そしてヨーイングの減力剤で広く一致する
利点
1. 錠アセンブリの使用は簡単なホストの部品の製造業および取付けを作る。錠アセンブリを取付けるためのシャフトそして穴の機械化は干渉適合ののようではない
サンプルは高精度の製造の許容を要求する。錠アセンブリのインストール時に、装置、ちょうど出版物を熱するか、冷却するか、または加圧する必要性がボルトない
必須のトルクにきつく締めなさい。調節は便利であり、ハブはシャフトの必須の位置に便利に合わせることができる。また錠アセンブリが悪いweldabilityと部品を接続するのに使用することができる。
2lockingアセンブリ長い耐用年数をおよび高力は過す。錠アセンブリは接続された部品へのキー溝の弱まるか、または相対的な動きがない、摩耗は操作の間にない摩擦伝達に頼り。
3lockingアセンブリは積み過ぎられたとき損傷から装置を保護できる関係機能を失う。4lockingアセンブリ関係は多数の負荷に耐え構造はいろいろな様式に作ることができる。設置負荷に従って、多数の錠アセンブリはまたシリーズで使用することができる
製品の機能
| モデル | RLK603錠アセンブリ | |
| 定格負荷（kN.m） | 力 | 5-3500 |
| トルク | 0.025-517 | |
| 内部競争のサイズ（mm） | 14-360 | |
| 外の競争のサイズ（mm） | 38-590 | |
| 厚さ（mm） | 15-175 | |
| 重量（Kg） | 0.1-186 | |
プロダクト変数
|
基本尺寸 基本的な次元 |
螺母 ナット |
额定负荷 定格負荷 |
Pf （N/mm2） |
G
（kg） |
||||||
| d | D | E | H | B |
规格 サイズ |
MA N·m |
Ft （kN） | Mt （N·m） | ||
| mm | ||||||||||
| 14 | 25 | M20×1 | 5.10 | 38 | 200 | 0.04 | ||||
| 15 | 25 | M20×1 | 5.50 | 41 | 185 | 0.05 | ||||
| 16 | 25 | 32 | 16.5 | 6.5 | M20×1 | 95 | 5.45 | 43 | 174 | 0.06 |
| 17 | 26 | M20×1 | 5.50 | 47 | 164 | 0.07 | ||||
| 18 | 26 | M22×1 | 5.40 | 49 | 155 | 0.08 | ||||
| 18 | 30 | 58 | 185 | 0.09 | ||||||
| 19 | 30 | 38 | 18 | 6.5 | M25×1.5 | 160 | 6.60 | 62 | 176 | 0.10 |
| 20 | 30 | 66 | 167 | 0.11 | ||||||
| 22 | 32 | 73 | 152 | 0.12 | ||||||
| 24 | 35 | M30×1.5 | 8.75 | 105 | 185 | 0.13 | ||||
| 25 | 35 | 45 | 18 | 6.5 | M30×1.5 | 220 | 8.80 | 110 | 178 | 0.14 |
| 28 | 36 | M32×1.5 | 8.55 | 120 | 159 | 0.15 | ||||
| 28 | 40 | 7 | M32×1.5 | 149 | 188 | 0.17 | ||||
| 30 | 40 | 52 | 19.5 | 8 | M35×1.5 | 340 | 10.60 | 160 | 164 | 0.18 |
| 32 | 42 | 8 | M35×1.5 | 170 | 154 | 0.19 | ||||
| 35 | 45 | M40×1.5 | 230 | 153 | 0.21 | |||||
| 36 | 45 | 58 | 21.5 | 8 | M40×1.5 | 480 | 13.10 | 240 | 149 | 0.23 |
| 38 | 48 | M42×1.5 | 250 | 141 | 0.24 | |||||
| 38 | 50 | M42×1.5 | 250 | 141 | 0.25 | |||||
| 40 | 50 | 24.5 | M42×1.5 | 15.50 | 310 | 124 | 0.28 | |||
| 40 | 52 | 65 | 25.5 | 10 | M45×1.5 | 680 | 15.50 | 310 | 120 | 0.30 |
| 42 | 55 | 25.5 | M48×1.5 | 15.20 | 320 | 114 | 0.31 | |||
|
45 45 |
55 57 |
70 | 25.5 | 10 | M50×1.5 | 870 | 17.70 | 400 | 122 |
0.35 0.36 |
| 48 | 60 | 500 | 135 | 0.38 | ||||||
| 50 | 60 | 75 | 25.5 | 10 | M55×2 | 970 | 20.80 | 520 | 130 | 0.40 |
| 50 | 62 | 520 | 130 | 0.42 | ||||||
