製品詳細
起源の場所: 中国
ブランド名: Tianniu
証明: ISO-9001
モデル番号: TLK200シリーズ
支払及び船積みの言葉
最小注文数量: 2
価格: Negotiable
パッケージの詳細: 飛行機での海の船積みによるカートン
受渡し時間: 5-7working幾日
供給の能力: 1ヶ月あたりの1000
モデル番号: |
TLK200 錠アセンブリ |
材料: |
鋼鉄に耐えるGCr15 |
穴サイズ: |
10-500mm |
重量: |
0.01-16.5 |
外の直径: |
13-540mm |
サイズ: |
M 4 M 6 |
トルク（kNm: |
1.4-1110 |
モデル番号: |
TLK200 錠アセンブリ |
材料: |
鋼鉄に耐えるGCr15 |
穴サイズ: |
10-500mm |
重量: |
0.01-16.5 |
外の直径: |
13-540mm |
サイズ: |
M 4 M 6 |
トルク（kNm: |
1.4-1110 |

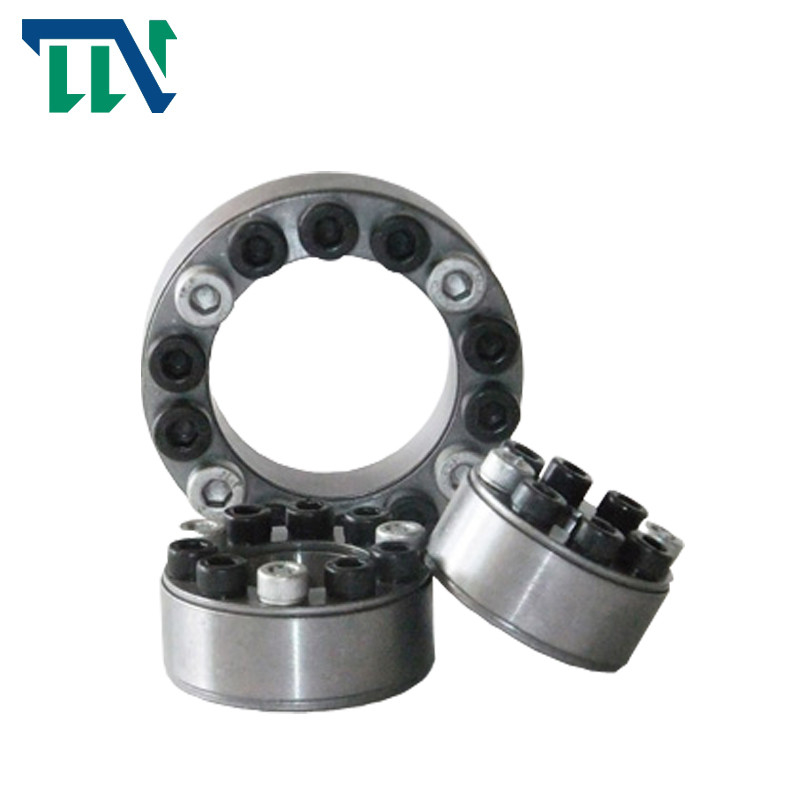

装置アセンブリ自動調心にキーレスに締め金で止めることを締めるTLK200
装置を締める標準的なシャフトに耐えるTLK200シリーズ ロックナット
製品紹介
錠アセンブリは世界の重負荷の下で機械関係で広く利用された高度の基本的なコンポーネントである。車輪およびシャフトの関係では、原子格納容器の表面の間で作り出されるに圧力および摩擦をするために高力ボルトをきつく締めることによって負荷伝達を実現するのはキーレス関係装置である。
高い負荷機会のために適した
交互になるトルクのために特に適した
典型的な適用:フライホイール、ベルトのドラム
トルク システム
取付け
1本の拡張の袖1xtを取付けなさい
2本の拡張の袖1.9xtを取付けなさい
3本の拡張の袖2.7xtを取付けなさい
4本の拡張の袖3.6xtを取付けなさい
錠アセンブリを選ぶことは次の条件を満たすべきである:
A. Transmissionのトルク:MTの≥ M
B. Bearingの軸力:≥ ftのFX
C. Transmission力:≥ ftのf2x + （MD/2x10-3） 2
D. Bearingの放射状力:か、Ptの≥ FR/d1x103:
送信されるべきMの¯のトルクkn·m;
耐えられるべきFXの¯の軸力kn;
力FTの耐えられるべき¯の放射状kn;
MTの¯の錠アセンブリ、knの評価されるトルク·m;
FTの¯の錠アセンブリの評価される軸力;KN;
d. |錠アセンブリ、mmの内部の直径そして内部リング幅;
Ptの¯の錠アセンブリとシャフト、N/mm2間の共同表面の圧力
製品の機能
| モデル | RLK603錠アセンブリ | |
| 定格負荷（kN.m） | 力 | 5-3500 |
| トルク | 0.025-517 | |
| 内部競争のサイズ（mm） | 14-360 | |
| 外の競争のサイズ（mm） | 38-590 | |
| 厚さ（mm） | 15-175 | |
| 重量（Kg） | 0.1-186 | |
プロダクト変数
|
基本尺寸 |
当Pf=100N/mm2の时的额定负荷 |
重量 G （kg） |
||||
| d | D | L | l | F1 （KN） | Mt （KN·m） | |
| mm | ||||||
| 10 | 13 |
4.5 |
3.7 |
1.4 | 7.0 | 0.01 |
| 12 | 15 | 1.6 | 9.8 | 0.01 | ||
| 13 | 16 | 1.8 | 11 | 0.01 | ||
| 14 | 18 |
6.3 |
5.3 |
2.8 | 19 | 0.01 |
| 15 | 19 | 3.0 | 22 | 0.01 | ||
| 16 | 20 | 3.2 | 25 | 0.01 | ||
| 17 | 21 | 3.4 | 28 | 0.01 | ||
| 18 | 22 | 3.6 | 32 | 0.01 | ||
| 19 | 24 | 3.8 | 35 | 0.01 | ||
| 20 | 25 | 4.0 | 40 | 0.01 | ||
| 22 | 26 | 4.5 | 50 | 0.01 | ||
| 24 | 28 | 4.8 | 56 | 0.01 | ||
| 25 | 30 | 5.0 | 60 | 0.01 | ||
| 28 | 32 | 5.6 | 80 | 0.01 | ||
| 30 | 35 | 6.0 | 90 | 0.01 | ||
| 32 | 36 | 6.4 | 100 | 0.01 | ||
| 35 | 40 |
7.0 |
6.0 |
8
.2 |
150 | 0.02 |
| 36 | 42 | 8.4 | 160 | 0.02 | ||
| 38 | 44 | 8.6 | 166 | 0.02 | ||
| 40 | 45 |
8.0 |
6.6 |
9.9 | 200 | 0.02 |
| 42 | 48 | 10.4 | 220 | 0.03 | ||
| 45 | 52 | 10 | 8.6 | 14.6 | 330 | 0.04 |
|
基本尺寸 |
当Pf=100N/mm2の时的额定负荷 |
重量 G （kg） |
||||
| d | D | L | l | F1 （KN） | Mt （KN·m） | |
| mm | ||||||
| 48 | 55 |
10 |
8.6 |
15.6 | 370 | 0.05 |
| 50 | 57 | 16.2 | 400 | 0.05 | ||
| 55 | 62 | 17.8 | 490 | 0.05 | ||
| 56 | 64 |
12 |
10.4 |
22.0 | 610 | 0.06 |
| 60 | 68 | 23.5 | 700 | 0.07 | ||
| 63 | 71 | 24.8 | 780 | 0.08 | ||
| 65 | 73 | 25.6 | 830 | 0.09 | ||
| 70 | 79 |
14 |
12.2 |
32.0 | 1120 | 0.11 |
| 75 | 84 | 34.4 | 1290 | 0.12 | ||
| 80 | 91 |
17 |
15 |
45.0 | 1810 | 0.19 |
| 85 | 96 | 48 | 2040年 | 0.20 | ||
| 90 | 101 | 51 | 2290 | 0.22 | ||
| 95 | 106 | 54 | 2550 | 0.23 | ||
| 100 | 114 |
21 |
18.7 |
70 | 3500 | 0.38 |
| 105 | 119 | 73.2 | 3820 | 0.40 | ||
| 110 | 124 | 77 | 4250 | 0.41 | ||
| 120 | 134 | 84 | 5050 | 0.45 | ||
| 125 | 139 | 92 | 5750 | 0.62 | ||
| 130 | 148 | 28 | 25.3 | 124 | 8050 | 0.85 |
|
基本尺寸 |
当Pf=100N/mm2の时的额定负荷 |
重量 G （kg） |
||||
| d | D | L | l | F1 （KN） | Mt （KN·m） | |
| mm | ||||||
| 140 | 158 |
28 |
25.3 |
134 | 9350 | 0.91 |
| 150 | 168 | 143 | 10700 | 0.97 | ||
| 160 | 178 | 152.5 | 12200 | 1.02 | ||
| 170 | 191 |
33 |
30 |
192 | 16300 | 1.50 |
| 180 | 201 | 204 | 18300 | 1.58 | ||
| 190 | 211 | 214 | 20400 | 1.68 | ||
| 200 | 224 |
38 |
34.8 |
262 | 26200 | 2.32 |
| 210 | 234 | 275 | 28900 | 2.45 | ||
| 220 | 244 | 288 | 37700 | 2.49 | ||
| 240 | 267 | 42 | 39.5 | 358 | 43000 | 3.52 |
| 250 | 280 |
48 |
44 |
415 | 52000 | 4.68 |
| 260 | 290 | 435 | 56500 | 4.82 | ||
| 280 | 313 |
53 |
49 |
520 | 72500 | 6.27 |
| 300 | 333 | 555 | 83000 | 6.47 | ||
| 320 | 360 |
65 |
59 |
710 | 114000 | 10.90 |
| 340 | 380 | 755 | 128500 | 11.50 | ||
| 360 | 400 | 800 | 144000 | 12.20 | ||
| 380 | 420 | 845 | 160500 | 12.80 | ||
| 400 | 440 | 890 | 178000 | 13.50 | ||
| 420 | 460 | 935 | 196000 | 14.1 | ||
| 450 | 490 | 998 | 224500 | 15.2 | ||
| 480 | 520 | 1070 | 256000 | 16.00 | ||
| 500 | 540 | 1110 | 278000 | 16.50 | ||
