製品詳細
起源の場所: 中国
ブランド名: Tianniu
証明: ISO-9001
モデル番号: TLK401series
支払及び船積みの言葉
最小注文数量: 2
価格: Negotiable
パッケージの詳細: 飛行機での海の船積みによるカートン
受渡し時間: 5-7working幾日
供給の能力: 1ヶ月あたりの1000
モデル番号: |
TLK401 錠アセンブリ |
材料: |
鋼鉄に耐えるGCr15 |
穴サイズ: |
45-320mm |
重量: |
1.5-71KG |
外の直径: |
75-405mm |
サイズ: |
M8 M10 M12 M14 M16 M20 |
トルク（kNm: |
174-2930 |
モデル番号: |
TLK401 錠アセンブリ |
材料: |
鋼鉄に耐えるGCr15 |
穴サイズ: |
45-320mm |
重量: |
1.5-71KG |
外の直径: |
75-405mm |
サイズ: |
M8 M10 M12 M14 M16 M20 |
トルク（kNm: |
174-2930 |

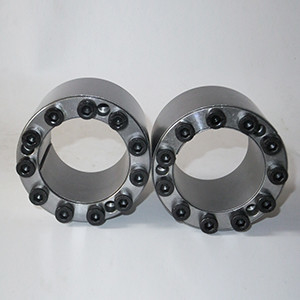

企業のためにキーレスTLK401錠アセンブリ自動調心Tollok
装置を締める標準的なシャフトに耐えるTLK300シリーズ ロックナット
製品紹介
常州のtianniu伝達会社によって作り出されるzシリーズ錠アセンブリはヨーロッパの権威のある技術標準に頼り、プロダクトにある創造的な改善を科学的にした。会社は主にユーロ、JB （GB）の標準、米国の標準およびさまざまな標準外錠アセンブリ シリーズ プロダクトを作り出す。プロダクトは欧州連合に、米国、オーストラリア、東南アジア、香港および台湾および他の国および地域輸出される。現在、企業は1000平方メートルの区域をカバーし、さまざまなCNCの工作機械、高精度の計器および特別な測定装置がある。会社は引き続いて30以上の標準的な一連そしてたくさんの錠アセンブリの指定を開発し、作り出した。それは中国の大規模な専門の錠アセンブリ製造業者である。
錠アセンブリは広く利用されている高度の機械基礎部分である
さまざまな負荷の下の機械接合箇所のための世界。米国、ドイツ、日本
そしてより開発された企業の国は頑丈な機械類で最初にこの新技術を使用した。
製品の機能
| モデル | RLK603錠アセンブリ | |
| 定格負荷（kN.m） | 力 | 5-3500 |
| トルク | 0.025-517 | |
| 内部競争のサイズ（mm） | 14-360 | |
| 外の競争のサイズ（mm） | 38-590 | |
| 厚さ（mm） | 15-175 | |
| 重量（Kg） | 0.1-186 | |
プロダクト変数
|
基本尺寸 基本的な次元 |
内六角螺钉 内部六角形によって先頭に立たれるボルト |
额定 評価される |
负荷 負荷 |
Pf （N/mm2） |
G
（kg） |
||||||
| d | D | 私 | L |
规格 サイズ |
数量 Qty |
MA N·m |
Ft （kN） | Mt （kN·m） | |||
| mm | |||||||||||
| 45 | 75 | 9 | 174 | 3.9 | 185 | 1.5 | |||||
| 48 | 80 | 9 | 174 | 4.1 | 170 | 1.6 | |||||
| 50 | 80 | 64 | 72 | M8 | 9 | 41 | 174 | 4.3 | 165 | 1.7 | |
| 55 | 85 | 9 | 174 | 4.8 | 150 | 1.8 | |||||
| 60 | 90 | 11 | 213 | 6.4 | 170 | 1.9 | |||||
| 65 | 95 | 11 | 213 | 6.9 | 155 | 2.0 | |||||
| 70 | 110 | 11 | 338 | 11.8 | 185 | 3.6 | |||||
| 75 | 115 | 11 | 338 | 12.7 | 170 | 3.8 | |||||
| 80 | 120 | 78 | 88 | M10 | 12 | 83 | 369 | 14.7 | 175 | 4.0 | |
| 85 | 125 | 12 | 369 | 15.7 | 165 | 4.3 | |||||
| 90 | 130 | 13 | 400 | 18.0 | 170 | 4.5 | |||||
| 95 | 135 | 13 | 400 | 19.0 | 160 | 4.7 | |||||
| 100 | 145 | 12 | 538 | 26.9 | 160 | 7.2 | |||||
| 110 | 155 | 100 | 112 | M12 | 13 | 145 | 583 | 32.0 | 155 | 7.7 | |
| 120 | 165 | 15 | 673 | 40.3 | 165 | 8.3 | |||||
| 130 | 180 | 13 | 800 | 52.0 | 155 | 11.7 | |||||
| 140 | 190 | 116 | 130 | M14 | 15 | 230 | 923 | 64.6 | 170 | 12.5 | |
| 150 | 200 | 16 | 985 | 73.8 | 165 | 13.2 | |||||
| 160 | 210 | 17 | 1045 | 83.7 | 165 | 14.0 | |||||
| 170 | 225 | 15 | 1283 | 109 | 150 | 20.6 | |||||
| 180 | 235 | 16 | 1369 | 123 | 150 | 21.6 | |||||
| 190 | 250 | 17 | 1454 | 138 | 150 | 25.0 | |||||
| 200 | 260 | 146 | 162 | M16 | 17 | 355 | 1454 | 145 | 145 | 26.2 | |
| 220 | 285 | 20 | 1710 | 188 | 155 | 31.1 | |||||
| 240 | 305 | 22 | 1880 | 225 | 155 | 33.6 | |||||
| 260 | 325 | 22 | 1880 | 244 | 145 | 36.1 | |||||
| 280 | 355 | 20 | 2670 | 373 | 155 | 54.9 | |||||
| 300 | 375 | 177 | 197 | M20 | 22 | 690 | 2930 | 440 | 155 | 58.3 | |
| 320 | 405 | 22 | 2930 | 470 | 145 | 71.0 | |||||
