製品詳細
起源の場所: 中国
ブランド名: Tianniu
証明: ISO-9001
モデル番号: TLK451シリーズ
支払及び船積みの言葉
最小注文数量: 2
価格: Negotiable
パッケージの詳細: 飛行機での海の船積みによるカートン
受渡し時間: 5-7working幾日
供給の能力: 1ヶ月あたりの1000
モデル番号: |
TLK451錠アセンブリ |
材料: |
鋼鉄に耐えるGCr15 |
穴サイズ: |
70-600mm |
重量: |
2.3-108 |
外の直径: |
110-695mm |
厚さ（mm）: |
24-140mm |
トルク（kNm: |
204-4130 |
モデル番号: |
TLK451錠アセンブリ |
材料: |
鋼鉄に耐えるGCr15 |
穴サイズ: |
70-600mm |
重量: |
2.3-108 |
外の直径: |
110-695mm |
厚さ（mm）: |
24-140mm |
トルク（kNm: |
204-4130 |

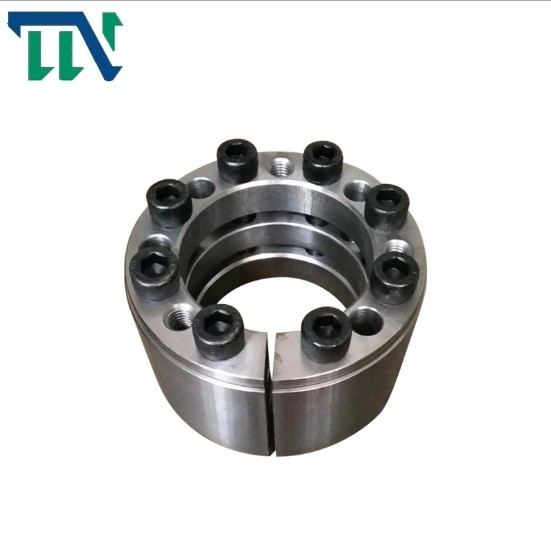

TLK451錠アセンブリ機械のために締め金で止める自動調心シャフト ハブの関係
装置を締める標準的なシャフトに耐えるTLK451シリーズ ロックナット
製品紹介
Tlk451はTianniuの工場によって作り出されるZ12シリーズ錠アセンブリに対応する
私達は高いコスト パフォーマンスおよび耐久性との良質をlockingassembly作り出す。
錠アセンブリは-30ºCに200ºCの温度較差で働くことができる
そして異なったに従ってさまざまな材料から労働環境および媒体成っていることができる。
常州のtianniu伝達会社が作り出すzシリーズ錠アセンブリはキーレス関係の構造である。軸力、内部および外の袖の行為の下拡大するためトルクおよび軸力をメカニズム操作の目的を達成するために送信するように十分な摩擦を作り出すシャフトおよびハブと密接に縮まり。
特徴:関係のよい集中の性能;暖房はアセンブリの間に要求されない;シャフトとハブ間の相対的な位置を分解するか、または調節することは便利である;応力集中無し;強い忍耐容量。使用法:ハブはシャフトによって接続されるとき、ボルトによってきつく締められることの後で堅い最後の役割を担う。プロダクトは円錐表面または円錐構造であるので、摩擦およびトルクの条件を満たすことに終って軸力の動きを通って放射状力に、変わる。分解した場合、すべてのボルトをゆるめなさい。ボルトを取除く必要性がない。それから適切なボルトをアレン・レンチが付いている分解の穴にねじで締め、分解された部品をゆるめなさい。
プロダクトは広く利用されている:機械類、織物の機械類の鉱山機械、冶金の機械類、印刷機械類、タバコの機械類、機械類、鋼鉄圧延機、いろいろな種類の工作機械（マシニング センター、CNCの工作機械はサーボ モーターおよびステップ・モータによって接続した）および機械伝達関係を造る包装機械を設計する
製品の機能
| モデル | RLK603錠アセンブリ | |
| 定格負荷（kN.m） | 力 | 5-3500 |
| トルク | 0.025-517 | |
| 内部競争のサイズ（mm） | 14-360 | |
| 外の競争のサイズ（mm） | 38-590 | |
| 厚さ（mm） | 15-175 | |
| 重量（Kg） | 0.1-186 | |
プロダクト変数
|
基本尺寸 基本的な次元 |
内六角螺钉の内部六角形はボルトの先頭に立った |
额定负荷 定格負荷 |
Pf （N/mm2） |
MA
（N·m） |
G
（kg） |
||||||
| d | D | 私 | L | L1 |
规格 サイズ |
数量 Qty |
Ft （kN） | Mt （kN·m） | |||
| mm | |||||||||||
| 70 | 110 | 8 | 204 | 7.15 | 194 | 2.3 | |||||
| 80 | 120 | 50 | 60 | 70 | M10 | 10 | 250 | 10.25 | 212 | 83 | 2.5 |
| 90 | 130 | 11 | 280 | 12.6 | 207 | 2.7 | |||||
| 100 | 145 | 10 | 372 | 18.6 | 205 | 4.1 | |||||
| 110 | 155 | 60 | 70 | 82 | 10 | 372 | 20.5 | 187 | 4.4 | ||
| 120 | 165 | 11 | 408 | 24.5 | 188 | 4.8 | |||||
| 130 | 180 | M12 | 14 | 520 | 33.8 | 197 | 145 | 6.3 | |||
|
140 150 |
190 200 |
65 | 79 | 91 |
15 15 |
557 557 |
39.0 41.8 |
196 183 |
6.6 7.8 |
||
| 160 | 210 | 16 | 593 | 47.5 | 183 | 9.4 | |||||
| 170 | 225 | 78 | 92 | 106 | 15 | 764 | 65.0 | 193 | 10.7 | ||
| 180 | 235 | M14 | 765 | 69.0 | 182 | 230 | 11.3 | ||||
| 190 | 250 | 88 | 102 | 116 | 16 | 815 | 77.5 | 163 | 14.6 | ||
| 200 | 260 | 20 | 1020 | 102 | 194 | 15.3 | |||||
| 220 | 285 | 15 | 1060 | 117 | 174 | 20.2 | |||||
| 240 | 305 | 20 | 1410 | 170 | 212 | 21.8 | |||||
| 260 | 325 | 96 | 110 | 130 | M16 | 21 | 1480 | 193 | 205 | 355 | 23.4 |
| 280 | 355 | 21 | 1650 | 232 | 213 | 30.0 | |||||
| 300 | 375 | 21 | 1650 | 249 | 198 | 31.2 | |||||
| 320 | 405 | 124 | 136 | 156 | M20 | 20 | 2210 | 354 | 191 | 690 | 48.0 |
| 340 | 425 | 2210 | 376 | 180 | 51.0 | ||||||
| 360 | 455 | 20 | 2750 | 496 | 185 | 69.0 | |||||
| 380 | 475 | 20 | 2750 | 524 | 175 | 73.0 | |||||
| 400 | 495 | 22 | 3010 | 602 | 183 | 76.0 | |||||
| 420 | 515 | 24 | 3300 | 694 | 190 | 80.0 | |||||
| 440 | 535 | 24 | 3300 | 728 | 166 | 81.0 | |||||
| 460 | 555 | 24 | 3300 | 760 | 159 | 85.0 | |||||
| 480 | 575 | 140 | 155 | 177 | M22 | 25 | 3440 | 830 | 159 | 930 | 88.0 |
| 500 | 595 | 25 | 3440 | 861 | 153 | 91.0 | |||||
| 520 | 615 | 28 | 3850 | 1003 | 164 | 95.0 | |||||
| 540 | 635 | 28 | 3850 | 1042 | 158 | 98.0 | |||||
| 560 | 655 | 30 | 4130 | 1157 | 163 | 101.0 | |||||
| 580 | 675 | 30 | 4130 | 1199 | 158 | 104.0 | |||||
| 600 | 695 | 30 | 4130 | 1240 | 153 | 108.0 | |||||
