製品詳細
起源の場所: 中国
ブランド名: Tianniu
証明: CGS
モデル番号: DC
支払及び船積みの言葉
最小注文数量: 1 PCS
価格: negotiable
パッケージの詳細: 飛行機での海の船積みによるカートン
受渡し時間: 5-10Working幾日
支払条件: T/T、ウェスタン・ユニオン、MoneyGram、L/C、D/A、D/P
供給の能力: 1ヶ月あたりの10000
名前: |

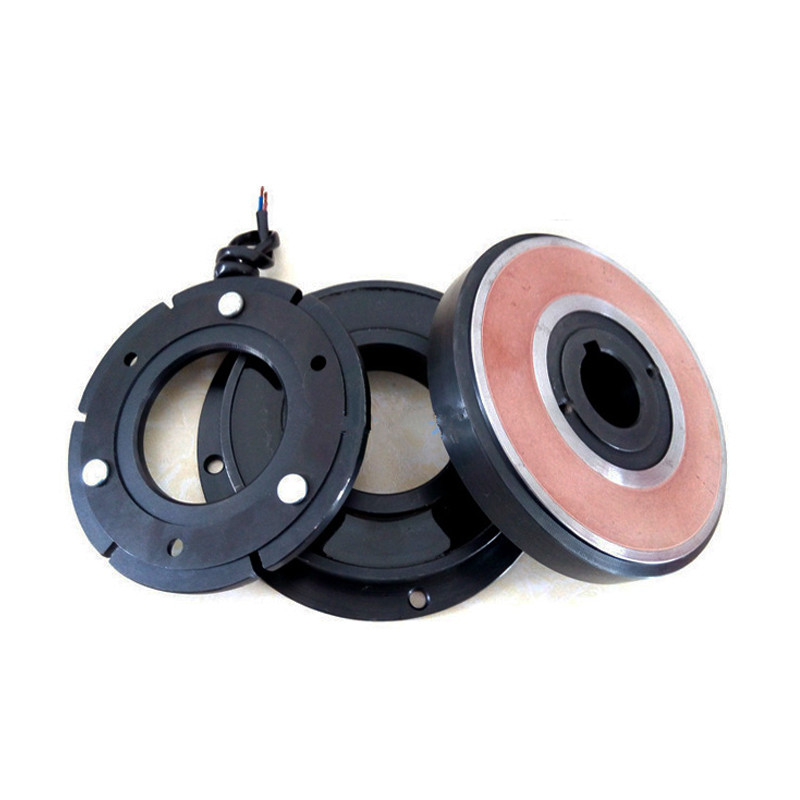

DLD1 eriesの産業電磁石ブレーキ |
内部の直径: |
27.5-265mm |
外の直径:85-253mm: |
61-460mm |
長さ: |
34.5-70.5mm |
保証: |
12か月 |
カスタマイズされたサポート: |
OEM、ODM |
重量: |
0.57kg-34kg |
名前: |
DLD1 eriesの産業電磁石ブレーキ |
内部の直径: |
27.5-265mm |
外の直径:85-253mm: |
61-460mm |
長さ: |
34.5-70.5mm |
保証: |
12か月 |
カスタマイズされたサポート: |
OEM、ODM |
重量: |
0.57kg-34kg |
製品紹介
電磁クラッチはコイルにクラッチのカップリングそして分離を制御するために頼る。
電磁クラッチはに分けることができる:乾燥した単一電磁クラッチ、乾燥したmulti-piece
電磁クラッチ、ぬれたmulti-piece電磁クラッチ、磁気粉のクラッチ、スリップ
電磁クラッチ等。電磁クラッチの働くモードは分けることができる
に:力の組合せおよび力の組合せ。
それはコイル、調節可能な電機子、関係が付いているヨークで主に構成される
それは摩擦版のグループ、銅の袖、リターン スプリングおよびスリップ リングで構成される。摩擦版のグループは複数の外の摩擦版および内部の摩擦版から成っている
内部および外の摩擦版はヨークの外の歯で互い違いに整理される。外シートの外円周の6つの開いた溝
それは接続された6つの爪で自由に動くことができる;内部の版の内部の円周の内部の歯はヨークの外の歯で自由に動くことができる。
クラッチのコイルが活気づくとき電機子をヨークに引き付け、その間の版のグループを圧縮するために、電磁力は発生する
トルクは内部および外の版間の摩擦によってヨーク カップリングにまたはカップリングからヨークに送信される
力の伝達を実現するため。クラッチのコイルがde活気づいたである時、電磁力は消え、リターン スプリングは電機子はねる
力の前の位置に戻って、摩擦版のグループはトルクの伝達を終えるために自然で緩い状態を、示す。
プロダクト変数
| サイズ | 評価されるdynemil torqueN.m | 静的なtorqueN.m | 評価される電圧DC V | コイルの消費力（20°） W | 許可された最高のrevolvtion （r/min） |
| DLD1-100 | 1000 | 1100 | 24/110 | 125 | 1500 |
| DLD1-100A | 1000 | 1100 | 24/110 | 125 | 1500 |
| DLD1-100T | 1000 | 1100 | 24/110 | 125 | 1500 |
| DLD1-160A | 1600 | 1760 | 110 | 151 | 1500 |
| DLD1-160AT | 1600 | 1760 | 110 | 151 | 1500 |
| サイズ | 放射状のDemensions （mm） | 軸Demensions （mm） | ||||||
| D1 | D2 | D3 | L | L1 | L2 | L3 | δ | |
| DLD1-100 | 420 | 170 | 90 | 212 | 105 | 75 | 0.7 | 0.8±0.1 |
| DLD1-100A | 420 | 170 | 90 | 212 | 105 | 75 | 0.7 | 0.8±0.1 |
| DLD1-100T | 420 | 170 | 60 | 216 | 117 | 58 | 0.7 | 0.8±0.1 |
| DLD1-160A | 480 | 200 | 110 | 259 | 110 | 100 | 0.8 | 1±0.1 |
| DLD1-160AT | 480 | 200 | 100 | 270 | 110 | 110 | 0.8 | 1±0.1 |
例の取付け:
