製品詳細
起源の場所: 中国
ブランド名: Tianniu
証明: ISO-9001
モデル番号: GFRシリーズ
支払及び船積みの言葉
最小注文数量: 1 PCS
価格: negotiable
パッケージの詳細: 飛行機での海の船積みによるカートン
受渡し時間: 5-10仕事日
支払条件: T/T、ウェスタン・ユニオン、MoneyGram、L/C、D/A、D/P
供給の能力: 1ヶ月あたりの10000
名前: |
5つのタイプで利用できるスプラグが付いている表面へボルトで固定することのためのFBを惰性で動かす |
材料: |
GCR 15の忍耐の鋼鉄 |
タイプ: |
軸受 |
厚さ（mm）: |
35-170 |
トルク（Nm）: |
8.3-2500 |
重量（Kg）: |
0.07-6.3 |
穴サイズ（mm）: |
8-65 |
名前: |
5つのタイプで利用できるスプラグが付いている表面へボルトで固定することのためのFBを惰性で動かす |
材料: |
GCR 15の忍耐の鋼鉄 |
タイプ: |
軸受 |
厚さ（mm）: |
35-170 |
トルク（Nm）: |
8.3-2500 |
重量（Kg）: |
0.07-6.3 |
穴サイズ（mm）: |
8-65 |

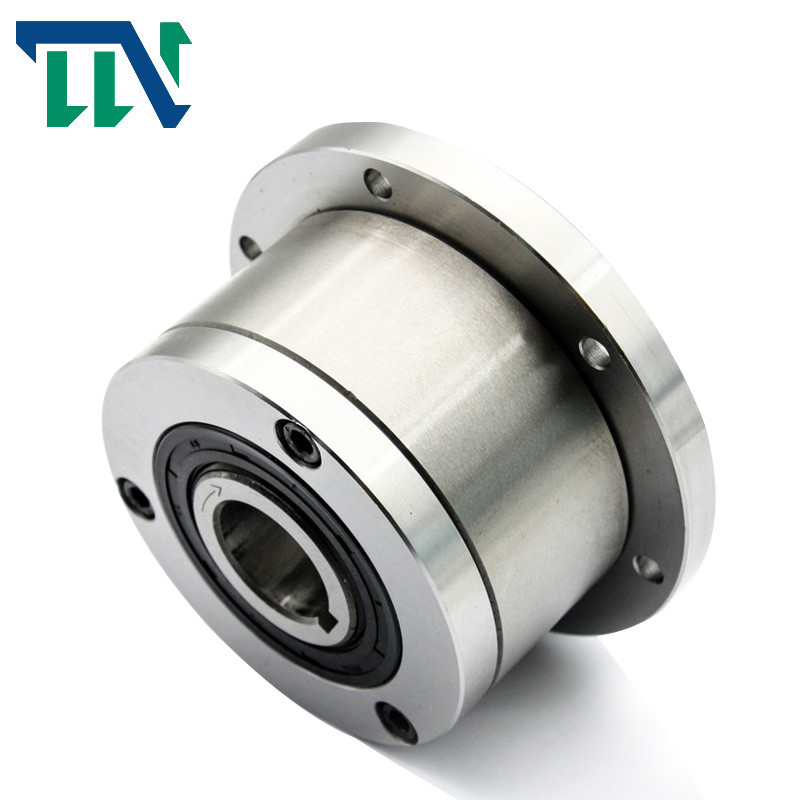

GC-Bのローラーのタイプはワン・ダイレクションのクラッチを惰性で動かす
生産の紹介
タイプGFR、GFRNはローラーのタイプ惰性で動くである。それらは2 160を使用して、支えられる忍耐である。シリーズ軸受け、およびオイルの潤滑を要求するため。これらの単位はオイルの潤滑を提供し、例で密封する設計でoverleafとして使用されるかもしれない。軸受けは軸方向に重点を置かれてはならない。
通常、タイプGFR、GFRNはトルクを送信するように設計されている使用されオイルの潤滑および密封を提供するFシリーズ カバーによって。通常これらのカバーは次のページで示されている組合せに従って組で使用される。GFRモデルの外の競争は明白H7許容に退屈する部品を受け取り、集中させるためにである。
トルクはカバー プレートを通してボルトによってこの場合送信される。タイプGFR、GFRNは同一である但し例外としてはタイプGFRNにトルクを送信する外径のキー溝がある。2つのペーパー シールは外の競争とカバー プレートの間に置かれるべき各単位と提供される。
常州TIANNIUの伝送機器Co.、株式会社は専門の方法クラッチ軸受け製造者1人、第一次プロダクトであるマイクロ電磁クラッチ、軸継手、適用範囲が広いプロペラ シャフトのカップリング、錠アセンブリおよび軸継手、等滑らせる回転力制限器のカップリングである。
私達は顧客からの条件に合うプロダクトの営利原則で主張する10yearsより多くのためのスプラグ クラッチ軸受け そしてクラッチ1の方法忍耐企業にあった。私達は私達の顧客の話を聞くこと、革新を加えることおよび技能と彼らの必要性をすべて満たすために造ることによって整備する。
プロダクト変数
| タイプ | サイズ | 速度の過剰運転 | 数 | 重量 | ||||||||||||||
GFR GFRN |
dH7 | TKN1） | nimax2） | namax3） | Dh7 | D2 | D4 | D3 | G | t | z | L 1 | L | B | t1 | bP10 | f | |
| [mm] | [Nm] | [分1] | [分1] | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [kg] | |||
| 12* | 55 | 4000 | 7200 | 62 | 20 | 42 | 51 | ø5.5 | – | 3 | 42 | 20 | 27 | 2.5 | 4 | 0.5 | 0.5 | |
| 15 | 125 | 3600 | 6500 | 68 | 25 | 47 | 56 | M5 | 8 | 3 | 52 | 28 | 32 | 3 | 5 | 0.8 | 0.8 | |
| 20 | 181 | 2700 | 5600 | 75 | 30 | 55 | 64 | M5 | 8 | 4 | 57 | 34 | 39 | 3.5 | 6 | 0.8 | 1 | |
| 25 | 288 | 2100 | 4500 | 90 | 40 | 68 | 78 | M6 | 10 | 4 | 60 | 35 | 40 | 4 | 8 | 1 | 1.5 | |
| 30 | 500 | 1700 | 4100 | 100 | 45 | 75 | 87 | M6 | 10 | 6 | 68 | 43 | 48 | 4 | 8 | 1 | 2.2 | |
| 35 | 725 | 1550 | 3800 | 110 | 50 | 80 | 96 | M6 | 12 | 6 | 74 | 45 | 51 | 5 | 10 | 1 | 3 | |
| 40 | 1025 | 1150 | 3400 | 125 | 55 | 90 | 108 | M8 | 14 | 6 | 86 | 53 | 59 | 5 | 12 | 1.5 | 4.6 | |
| 45 | 1125 | 1000 | 3200 | 130 | 60 | 95 | 112 | M8 | 14 | 8 | 86 | 53 | 59 | 5.5 | 14 | 1.5 | 4.7 | |
| 50 | 2125 | 800 | 2800 | 150 | 70 | 110 | 132 | M8 | 14 | 8 | 94 | 64 | 72 | 5.5 | 14 | 1.5 | 7.2 | |
| 55 | 2625 | 750 | 2650 | 160 | 75 | 115 | 138 | M10 | 16 | 8 | 104 | 66 | 72 | 6 | 16 | 2 | 8.6 | |
| 60 | 3500 | 650 | 2450 | 170 | 80 | 125 | 150 | M10 | 16 | 10 | 114 | 78 | 89 | 7 | 18 | 2 | 10.5 | |
| 70 | 5750 | 550 | 2150 | 190 | 90 | 140 | 165 | M10 | 16 | 10 | 134 | 95 | 108 | 7.5 | 20 | 2.5 | 13.5 | |
| 80 | 8500 | 500 | 1900年 | 210 | 105 | 160 | 185 | M10 | 16 | 10 | 144 | 100 | 108 | 9 | 22 | 2.5 | 18.2 | |
| 90 | 14500 | 450 | 1700 | 230 | 120 | 180 | 206 | M12 | 20 | 10 | 158 | 115 | 125 | 9 | 25 | 3 | 28.5 | |
| 100 | 20000 | 350 | 1450 | 270 | 140 | 210 | 240 | M16 | 24 | 10 | 182 | 120 | 131 | 10 | 28 | 3 | 42.5 | |
| 130 | 31250 | 250 | 1250 | 310 | 160 | 240 | 278 | M16 | 24 | 12 | 212 | 152 | 168 | 11 | 32 | 3 | 65 | |
| 150 | 70000 | 200 | 980 | 400 | 200 | 310 | 360 | M20 | 32 | 12 | 246 | 180 | 194 | 12 | 36 | 4 | 138 | |
