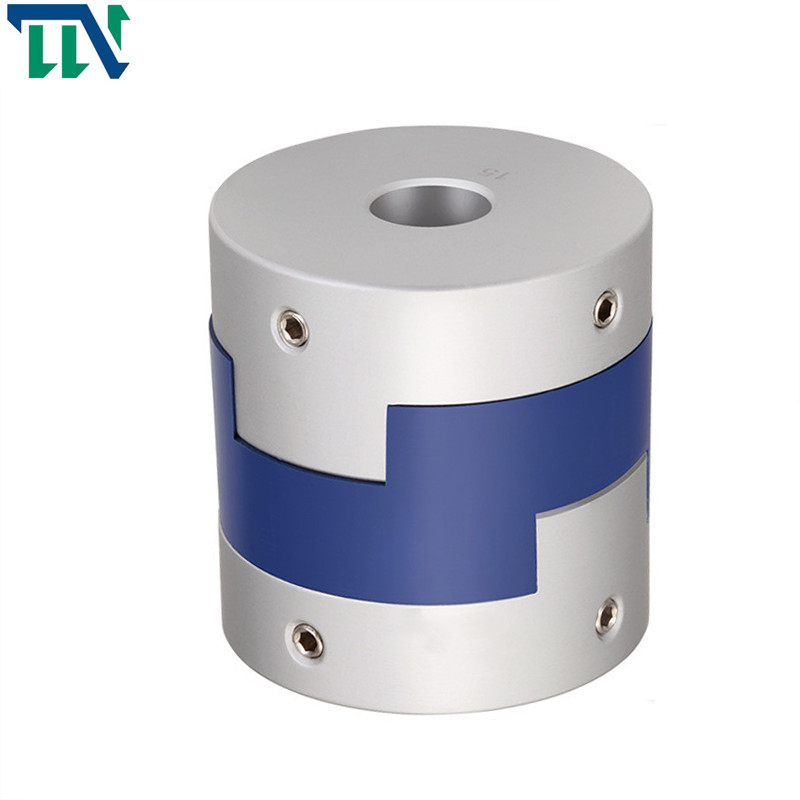

GHねじ堅いオルダム軸継手十字の滑走セット

Name: GHねじ堅いオルダム軸継手十字の滑走セット
Brand: Tianniu
SKU: ghシリーズ
Rating: 4.6 (114 reviews)

製品詳細

起源の場所: 中国

ブランド名: Tianniu

証明: ISO-9001

モデル番号: ghシリーズ

支払及び船積みの言葉

最小注文数量: 1 PCS

価格: Negotiable

パッケージの詳細: 飛行機での海の船積みによるカートン

受渡し時間: 5-7仕事日

支払条件: T/T、ウェスタン・ユニオン、MoneyGram、L/C、D/A、D/P

供給の能力: 1ヶ月あたりの10000

最高の価格を入手する

今連絡してください

仕様

記述

仕様

ハイライト:
                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                    十字の滑走の止めねじのカップリング, オルダム堅いシャフトをねじで締めなさい, 陽極酸化の処置の堅いオルダム シャフト


モデル:	止めねじのカップリングを滑らせるGHの十字	材料:	アルミ合金
構造:	ねじカップリング	穴サイズ:	5～10mm
保証:	12か月	外のDiamter:	12-25mm
エラストマーのmateria:	PA66	表面処理:	陽極酸化の処置

モデル:	止めねじのカップリングを滑らせるGHの十字
材料:	アルミ合金
構造:	ねじカップリング
穴サイズ:	5～10mm
保証:	12か月
外のDiamter:	12-25mm
エラストマーのmateria:	PA66
表面処理:	陽極酸化の処置

記述

GHねじ堅いオルダム軸継手十字の滑走セット

止めねじの堅い軸継手を滑らせるGHオルダムのタイプカップリングの十字

プロダクト変数

モデル変数	共通の腔線径・山径d1、d2	ΦD	L	LF	LP	F	M	ねじトルクをきつく締めること（N.M）
GH-16X18	4,5,6,6.35、7,8	16	18	7.1	11.6	3.55	M3	0.7
GH-20X25	5,6,6.35、7,8,9,9.525	20	25	9.1	12.7	4.55	M4	1.7
GH-25X28	5,6,6.35、8,9,9.525、10,11,12,14	25	28	11.7	16.65	5.58	M4	1.7
GH32x33	5,6,8,9,9.525、10,11,12,12.7、14,15,16	32	33	14	19.5	7	M4	1.7
GH-40X35	8,9,9.525、10,11,12,12.7、14,14,16,17,18,19,20	40	35	15.5	18.4	7.75	M4	1.7
GH-45X46	8,9,9.525、10,11,12.7、14,15,16,17,18,19,20,22	45	46	21.5	18.4	9	M5	4
GH-50X38	10,12,12.7、14,15,16,17,18,19,20,22,24,25	50	38	16.5	15	8.25	M5	4
GH-55X57	10,12,12.7、14,15,16,17,18,19,20,22,24,25,28,30,32	55	57	27	17.5	10.5	M5	4
GH-63X47	14,15,16,17,18,19,20,22,24,25,28,30,32	63	47	21	17.5	10.5	M6	8.4
GH-70X77	16,17,18,19,20,22,24,25,28,30,32,38,40	70	77	36.5	25	13.5	M8	10.5

モデル変数	評価されるトルク（N.M）*	正当な突飛性（mm） *	正当な偏角（°） *	正当な軸偏差（mm） *	最高速度 rpm	静的なねじり剛さ（N.M/rad）	慣性モーメント（Kg.M2）	シャフトの袖の材料	榴散弾の材料	表面処理	重量（g）
GH-16X18	0.7	0.8	3	±0.2	9000	30	3.3x10-7	高力アルミ合金	P A 6 6	陽極酸化の処置	6
GH-20X25	1.2	1.2	3	±0.2	7000	58	1.1x10-6				18
GH-25X28	2	1.6	3	±0.2	6000	130	3.1x10-6				25
GH32x33	4.5	2	3	±0.2	4800	270	9.6x10-6				44
GH-40X35	9	2.4	3	±0.2	3600	520	2.3x10-5				81
GH-45X46	12	2.8	3	±0.2	3500	560	3.8x10-5				136
GH-50X38	19	2.6	3	±0.2	3000	800	1.8x10-4				142
GH-55X57	22	3.3	3	±0.2	2800	795	8.0x10-4				255
GH-63X47	19	3	3	±0.2	2500	1200	8.3x10-4				320
GH-70X77	56	3.8	3	±0.2	2500	1260	3.9x10-4				445

製品の機能

止めねじのカップリングを滑らせるGHオルダムのタイプカップリングの十字

>colloid材料はよい耐久性、耐食性および電気絶縁材がある輸入されたPA66である、
>Sliding設計は放射状および角の偏差をもっと効果的に償うことができる
取付けること容易な>Detachable設計
締め金で止めるねじの>Fastening方法

私の国では、機械類の業界標準は新しい業界標準に作り出され、修正された:トルク間のJB/T 9147-1999の（ZB/T J19022-90を取り替える）カップリング関係。ギヤカップリングと比較されて、ダイヤフラムのカップリングに滑っている親類がないし潤滑、シーリング、騒音を必要としないし、基本的に維持を必要としないし、製造し易くでそして部分的にギヤカップリングを取り替えることができる。ダイヤフラムのカップリングはずっと世界の先進国で広く利用されている。

ダイヤフラムのカップリングは高温、高速のshafting伝達のために適して、水ポンプ（特に強力、化学ポンプ）のような腐食性の中型の働く条件は、後でshafting高速伝達に加えられる動的バランスを通して、ファン、圧縮機、油圧機械類、石油の機械類、印刷機械類、織物の機械類、化学機械類、鉱山機械、冶金の機械類、航空（ヘリコプター）、海軍高速送電システム、蒸気タービン、ピストン力の機械輸送システム、クローラー車および発電機高速、強力な機械輸送システムを、なった共通に置く。
