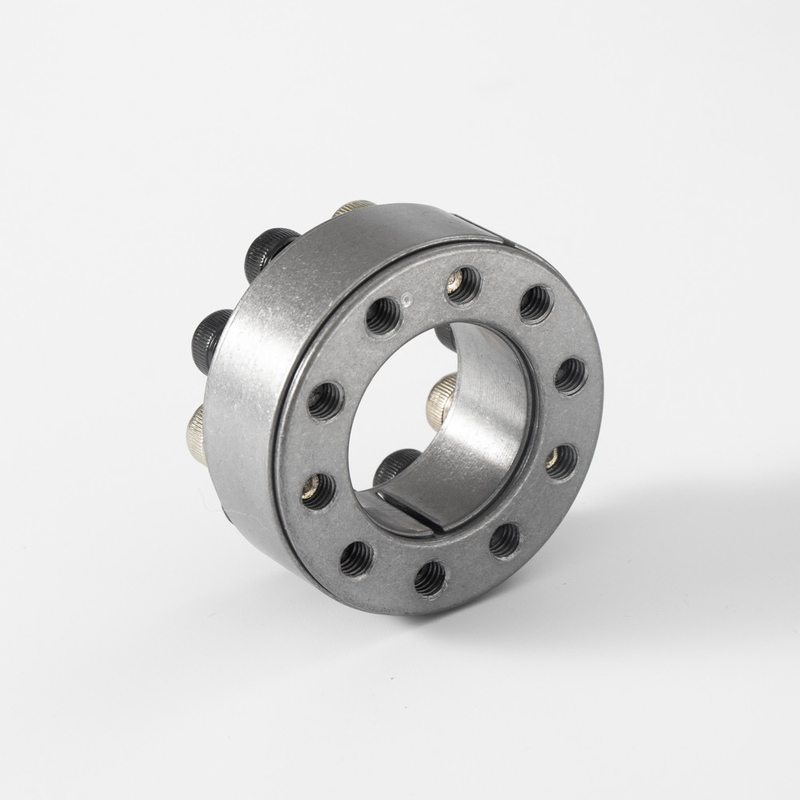

Z2シリーズ錠アセンブリ装置を締めるキーレスシャフトのハブ

Name: Z2シリーズ錠アセンブリ装置を締めるキーレス シャフトのハブ
Brand: Tianniu
SKU: Z2
Rating: 4.6 (121 reviews)

製品詳細

起源の場所: 中国

ブランド名: Tianniu

証明: ISO-9001

モデル番号: Z2

支払及び船積みの言葉

最小注文数量: 2

価格: Negotiable

パッケージの詳細: 飛行機による海上輸送によるカートン

受渡し時間: 5-7仕事日

支払条件: L/C、D/A、D/P、T/T、ウェスタン・ユニオン、MoneyGram

供給の能力: 1ヶ月あたりの1000

最高の価格を入手する

今連絡してください

仕様

記述

仕様

ハイライト:
                                                                                                                                                                                                                                                                                                                                                                                                                                    Z2シリーズ錠アセンブリ, 装置を締めるキーレス シャフトのハブ, 装置を締めるZ2シャフトのハブ


モデル番号:	Z2錠アセンブリ	外法:	47-1110mm
穴サイズ:	19-1000mm	材料:	鋼鉄
重量:	0.2-146KG	トルク:	0.25-2000

モデル番号:	Z2錠アセンブリ
外法:	47-1110mm
穴サイズ:	19-1000mm
材料:	鋼鉄
重量:	0.2-146KG
トルク:	0.25-2000

記述

Z2シリーズ錠アセンブリ装置を締めるキーレスシャフトのハブ

装置を締める錠アセンブリZ2シリーズキーレスシャフトハブ

製品の機能

錠アセンブリはさまざまな負荷の下で機械カップリングのための世界で広く利用されている高度の機械基盤である。

錠アセンブリは新しい接続の種類である。それは錠アセンブリとシャフトまたは摩擦および負荷伝達を実現するキーレス関係装置と一緒に伴われる収容の表面間の肯定的な圧力を発生させるために高力ボルトをきつく締めることに頼る。

それにとらわれおよびとらわれなしで一般的な干渉の従来の機械関係方法と比較される多くの独特な利点および特徴がある。

より開発された企業の米国、ドイツ、日本および国は頑丈な機械類で最初にこの新技術を使用した。

それは他のいろいろな機械類工業に伸びた。錠アセンブリは国際的に1970年代初頭に始まった。

中国はプロダクトを、第一に促進されて1980年代初頭に開発し、さまざまな重機の加えた。過去の6年では、中国は一般的な錠アセンブリGB5867-86標準を作り出した。

私達の会社Tianniuは1987年にこの標準のさまざまな拡張の袖の広範囲の研究開発を始めた。

ほぼ20年間の練習、私達がdevelopmentofをすべてのタイプのこの標準の拡張の袖完了した後。そして、食糧包む、織物軽工業、冶金学、製紙、印刷、工作機械、造るマシニングセンターに促進されて。

工作機械および冶金の機械類および一般的な機械類および他の機械類は、よい評判を取り、機械類の企業プロダクトを促進した。改善される技術。Andcanは特別なユーザーのニーズに従って標準外錠アセンブリを発達させる。

プロダクト変数

基本的な次元					内部六角形によって先頭に立たれるボルト		定格負荷		Pf （N/mm2）	MA （N·m）	G （kg）
d	D	l	L	L₁	サイズ	Qty	F₁ （kN）	Mt （kN·m）
mm					サイズ	Qty	F₁ （kN）	Mt （kN·m）
19	47	17	20	27.5	M6×18	8	27	0.25	220	14	0.20
20								0.27	210		0.23
22								0.30	195		0.24
25	50					9	30	0.38	190		0.25
28	55					10	33	0.47	185		0.29
30	55					10	33	0.50	175		0.30
35	60					12	40	0.70	180		0.32
38	63					15	46	0.88	185		0.33
40	65					15	46	0.92	180		0.34
42	72	20	24	33.5	M8×22	12	65	1.36	200	35	0.48
45	75						71	1.62	210		0.57
50	80						72	1.77	190		0.60
55	85					15	83	2.27	200		0.63
60	90					15	83	2.47	180		0.69
65	95					16	93	3.04	190		0.73
70	110	24	28	39	M10×25	15	130	1.60	210	70	1.26
75	115						131	4.90	195		1.33
80	120						132	5.20	180		140
85	125					16	147	6.30	195		1.49
90	130					16	148	6.60	180		1.53
95	135					18	167	7.90	195		1.62

100	145	29	33	47.0	M12×30	15	190	9.60	195	125	2.01
105	150						191	9.98	185		2.10
110	155						192	10.50	180		2.15
120	165					16	218	13.10	185		2.35
125	170					18	220	13.78	180		2.95
130	180	34	38	52.0	M12×35	20	272	17.60	165	125	3.51
140	190					22	298	20.90	165		3.85
150	200					24	324	24.20	170		4.07
160	210					27	350	28.00	170		4.3
170	225	38	44	60	M14×40	22	386	32.80	160	190	5.78
180	235	38	44	60		24	420	37.80	165		6.05
190	250	46	52	68		28	490	46.50	150		8.25
200	260	46	52	68		30	525	52.50	150		8.65
210	275	50	56	74	M16×55	24	599	62.89	151	295	10.10
220	285					26	620	68.00	150		11.22
240	305					30	715	85.50	160		12.20
250	315					32	768	96.00	162		12.70
260	325					34	800	104.00	165		13.20
280	355	60	66	86.5	M18×60	32	915	128.00	145	405	19.20
300	375	60	66	86.5	M18×60	36	1020	153.00	150	405	20.50
320	405	72	78	100.5	M20×75		1310	210.00	150	580	29.60
340	425	72	78	100.5	M20×75		1310	224.00	145	580	31.10
360	455	84	90	116.0	M22×80		1630	294.00	145	780	42.20
380	475						1620	308.00	135		44.00
400	495						1610	322.00	130		46.00
420	515					40	1780	374.00	135		50.00
450	555	96	102	130	M24×90	40	2050年	461.25	124	1000	65.00
480	585					42	2160	518.40	124		71.00
500	605					44	2240	560.00	123		72.60
530	640					45	2330	617.00	121		83.60
560	670					48	2440	680.00	120		85.00
600	710					50	2580	775.00	118		91.00
630	740					52	2680	844.00	117		94.00
670	780					56	2820	944.00	116		101.00
710	820					60	2970	1050.00	115		106.00
750	860					62	3130	1173.00	115		112.00
800	910					66	3260	1300.00	112		118.00
850	960					70	3500	1487.00	113		125.00
900	1010					75	3680	1650.00	112		132.00
950	1060					80	3870	1838.00	112		139.00
1000	1110					82	4000	2000.00	110		146

Z2シリーズ錠アセンブリ装置を締めるキーレスシャフトのハブ 0
