製品詳細
起源の場所: 中国
ブランド名: Tianniu
証明: ISO9001
モデル番号: Z17A
支払及び船積みの言葉
最小注文数量: 2
価格: Negotiable
パッケージの詳細: 飛行機での海の船積みによるカートン
受渡し時間: 5-7working幾日
支払条件: L/C、D/A、D/P、T/T、ウェスタン・ユニオン、MoneyGram
供給の能力: 1ヶ月あたりの1000
モデル番号: |
Z17Aの錠アセンブリ |
材料: |
鋼鉄に耐えるGCr15 |
重量: |
0.5-179.5KG |
外の直径: |
55-710mm |
厚さ（mm）: |
60-155 |
穴サイズ: |
30-600mm |
トルク（kNm: |
64-1265 |
モデル番号: |
Z17Aの錠アセンブリ |
材料: |
鋼鉄に耐えるGCr15 |
重量: |
0.5-179.5KG |
外の直径: |
55-710mm |
厚さ（mm）: |
60-155 |
穴サイズ: |
30-600mm |
トルク（kNm: |
64-1265 |

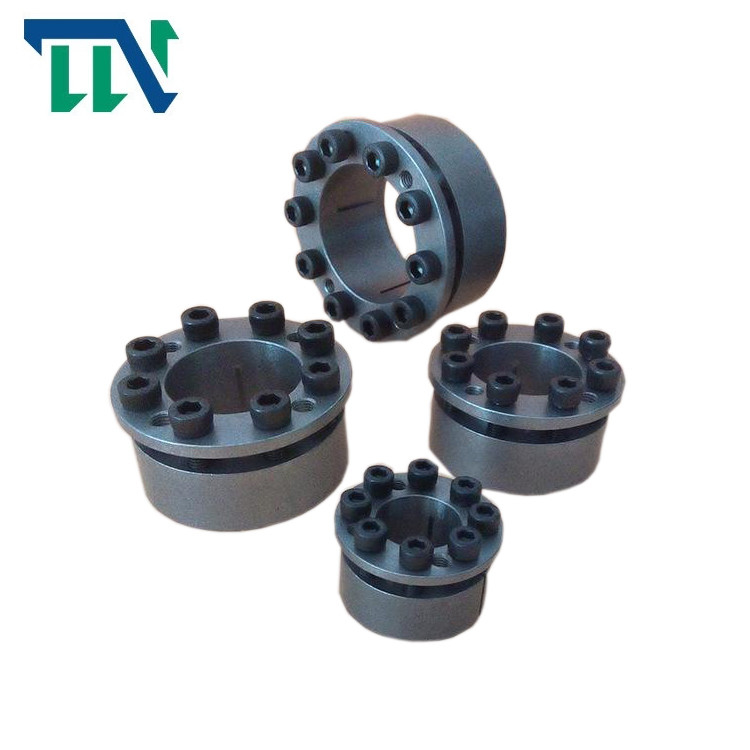

Z17 Aキーレス錠装置力ロック アセンブリ
製品の機能
拡張のカップリング袖は軸方向に取付けられているとき、容易に軸方向の必須の位置のサイズを調節、
軸固定のない部分の相対的な位置。適用範囲の拡張を使って、いろいろな種類の複雑な関係の形態
機械類は特別な拡張および密結合の袖と取替えることができる。Simplifythe伝達構造またはバックラッシュなしのダイヤフラムのカップリングのような機械部品の重要部分に、なるため。
Z17錠アセンブリねじI.使用説明の機械特性。使用の前にこの指示を注意深く読みなさい。
1. 現在のプロダクトが形成された機械類のモデルに一貫しているかどうか確認しなさい;
2. 添加物を含んでいるモリブデンかケイ素は錠アセンブリの部品で使用されてはならない;
3. このプロダクトの指定パフォーマンス・レベルは他のボルトによって1.2の等級9のボルト取り替えられるである;
4. このプロダクトに中心の位置機能がない。この機能を必要としたら、車輪ハブのそれを独りで設計しなさい;
5. 錠アセンブリのインストール時に強力にたたいてはいけない;
6. シャフトおよびハブの選択の許容はH8/H8である;
プロダクト変数
|
基本尺寸 基本的な次元 |
内六角螺钉の内部六角形はボルトの先頭に立った |
额定负荷 定格負荷 |
Pf （N/mm2） |
G
（kg） |
||||||||
| d | D | L1 | L2 | L3 | L4 |
规格 サイズ |
数量 Qty |
MA N·m |
Ft （kN） |
Mt （kN·m） |
||
| mm | ||||||||||||
| 30 | 55 | 6 | 60 | 0.9 | 132 | 0.5 | ||||||
| 35 | 60 | 40 | 17 | 46 | 52 | M6 | 7 | 17 | 71 | 1.25 | 135 | 0.6 |
| 40 | 65 | 8 | 75 | 1.5 | 124 | 0.7 | ||||||
| 45 | 75 | 6 | 112 | 2.5 | 136 | 1.1 | ||||||
| 50 | 80 | 7 | 120 | 3.0 | 132 | 1.2 | ||||||
| 55 | 85 | 48 | 20 | 56 | 64 | M8 | 8 | 41 | 138 | 3.8 | 138 | 1.3 |
| 60 | 90 | 8 | 143 | 4.3 | 127 | 1.4 | ||||||
| 65 | 95 | 9 | 162 | 5.3 | 132 | 1.5 | ||||||
| 70 | 110 | 8 | 219 | 7.6 | 143 | 2.6 | ||||||
| 75 | 115 | 8 | 219 | 8.2 | 134 | 2.8 | ||||||
|
80 85 |
120 125 |
58 | 24 | 68 | 78 | M10 |
8 9 |
83 |
219 240 |
8.7 10.4 |
125 133 |
2.9 3.1 |
| 90 | 130 | 10 | 274 | 12.3 | 139 | 3.2 | ||||||
| 95 | 135 | 10 | 274 | 13.0 | 132 | 3.3 | ||||||
| 100 | 145 | 8 | 301 | 15.0 | 121 | 4.5 | ||||||
| 110 | 155 | 66 | 28 | 76 | 88 | 9 | 338 | 18.6 | 123 | 4.9 | ||
| 120 | 165 | 10 | 376 | 22.5 | 126 | 5.3 | ||||||
| 130 | 180 | M12 | 12 | 145 | 451 | 29.3 | 121 | 7.3 | ||||
|
140 150 |
190 200 |
76 | 33 | 86 | 98 |
12 14 |
451 526 |
31.5 39.4 |
112 122 |
7.8 8.2 |
||
| 160 | 210 | 15 | 563 | 45.0 | 123 | 8.7 | ||||||
| 170 | 225 | 86 | 38 | 98 | 112 | 12 | 619 | 52.5 | 112 | 11.6 | ||
| 180 | 235 | M14 | 14 | 230 | 722 | 64.9 | 124 | 12.2 | ||||
| 190 | 250 | 102 | 46 | 114 | 126 | 16 | 825 | 78.3 | 113 | 16.7 | ||
| 200 | 260 | 18 | 925 | 92.7 | 121 | 17.4 | ||||||
| 220 | 285 | 16 | 1146 | 126.0 | 126 | 22.3 | ||||||
| 240 | 305 | 110 | 50 | 122 | 138 | M16 | 16 | 355 | 1146 | 13.50 | 115 | 24.1 |
| 260 | 325 | 18 | 1289 | 167.6 | 120 | 25.8 | ||||||
| 280 | 355 | 130 | 60 | 145 | 164 | M18 | 18 | 485 | 1552 | 217.0 | 113 | 38.2 |
| 300 | 375 | 20 | 1724 | 258.5 | 117 | 40.6 | ||||||
| 320 | 405 | 154 | 72 | 170 | 190 | M20 | 20 | 690 | 2236 | 357.8 | 120 | 58.6 |
| 340 | 425 | 380.0 | 113 | 61.8 | ||||||||
| 360 | 455 | 20 | 2784 | 501.0 | 115 | 85.0 | ||||||
|
380 400 |
475 495 |
178 | 84 | 198 | 220 | M22 |
21 24 |
930 |
2923 2923 |
555.0 584.0 |
115 109 |
87.2 93.4 |
| 420 | 515 | 24 | 3132 | 657.0 | 111 | 97.5 | ||||||
|
440 460 480 500 520 540 560 580 600 |
545 565 585 605 630 650 670 670 710 |
202 |
96 |
226 |
250 |
M24 |
24 24 24 28 28 28 30 30 |
1200 |
3617 3617 3617 3940 3940 3940 4219 4219 4219 |
795.0 831.0 868.0 985.0 1024.0 1063.0 1181.0 1224.0 1266.0 |
108 103 99 104 100 96 100 96 92 |
128.9 134.1 139.3 144.5 157.6 163.1 168.6 174.0 179.5 |
