製品詳細
起源の場所: 中国
ブランド名: Tianniu
証明: ISO-9001
モデル番号: Z14
支払及び船積みの言葉
最小注文数量: 2
価格: Negotiable
パッケージの詳細: 飛行機での海の船積みによるカートン
受渡し時間: 5-7working幾日
支払条件: L/C、D/A、D/P、D/P、T/T、ウェスタン・ユニオン、MoneyGram
供給の能力: 1ヶ月あたりの1000
モデル番号: |
Z14錠アセンブリ |
材料: |
鋼鉄に耐えるGCr15 |
重量: |
0.09-0.46KG |
外の直径: |
25-72mm |
厚さ（mm）: |
60-155 |
穴サイズ: |
14-65mm |
トルク（kNm: |
9.2-38.9 |
モデル番号: |
Z14錠アセンブリ |
材料: |
鋼鉄に耐えるGCr15 |
重量: |
0.09-0.46KG |
外の直径: |
25-72mm |
厚さ（mm）: |
60-155 |
穴サイズ: |
14-65mm |
トルク（kNm: |
9.2-38.9 |

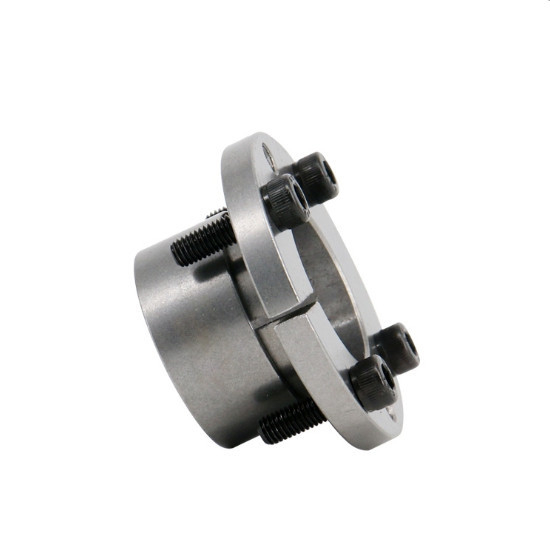

Z14キーレス錠アセンブリは工作機械のための装置を締めることに用具を使う
製品の機能
それが高力ボルトの行為によって、巨大な把握力使用されるとき内部リングとシャフトと外リングとハブの間で発生させる。負荷の下で、2のトルク、軸力、または結合された負荷は拡張の袖の結合された圧力によっておよび部品および伴う摩擦力送信される時。
拡張の袖の主な目的はおよび負荷を送信するためにシャフトを実現するためにスプラインおよび単一のキーの機能を、部品間の関係（ギヤ、フライホイール、滑車、等のような）取り替えることである。
|
|||||||||||||||||||||||||||
危害予防および再使用
1. このプロダクトが持ち上がる機械類で使用されるか、または機械類で荷を積まれれば安全を保障するために、安全装置は置かれるべきである。
2. 絶対に負荷の下でボルトをゆるめることを禁止する。
再使用の間に、錠アセンブリは土、腐食および損傷がないことが確認される後やっと使用することができる。等級は12.9である
プロダクト変数
|
基本尺寸 基本的な次元 |
内六角螺钉の内部六角形はボルトの先頭に立った |
额定负荷 定格負荷 |
Pf （N/mm2） |
G
（kg） |
||||||||||
| d | D | 先生 | D1 | L | L0 | L1 | L2 |
规格 サイズ |
数量 Qty |
MA N·m |
Ft （kN） |
Mt （kN·m） |
||
| mm | ||||||||||||||
| 14 | 64 | 109 | 0.091 | |||||||||||
|
16 18 |
25 | 33 | 42 | 16 | 20 | 26 | 30 | M4 | 4 | 2.9 | 9.20 |
74 82 |
95 85 |
0.082 0.072 |
| 19 | 87 | 80 | 0.068 | |||||||||||
| 20 | 150 | 124 | 0.113 | |||||||||||
| 22 | 30 | 39 | 50 | 16 | 20 | 26 | 31 | M5 | 4 | 6 | 15.00 | 165 | 113 | 0.110 |
| 24 | 180 | 104 | 0.088 | |||||||||||
| 25 | 187 | 100 | 0.144 | |||||||||||
| 28 | 36 | 45 | 55 | 16 | 20 | 26 | 31 | M5 | 4 | 6 | 15.00 | 210 | 89 | 0.121 |
| 30 | 225 | 83 | 0.105 | |||||||||||
| 32 | 240 | 77 | 0.200 | |||||||||||
| 35 | 42 | 51 | 62 | 16 | 20 | 28 | 33 | M5 | 4 | 6 | 15.00 | 260 | 71 | 0.730 |
| 36 | 270 | 69 | 0.162 | |||||||||||
| 38 | 44 | 54 | 66 | 16 | 20 | 28 | 34 | M6 | 4 | 10 | 21.20 | 400 | 93 | 0.182 |
| 40 | 48 | 58 | 70 | 16 | 20 | 28 | 34 | M6 | 4 | 10 | 21.20 | 425 | 88 | 0.223 |
| 42 | 446 | 83 | 0.191 | |||||||||||
| 45 | 55 | 67 | 82 | 20 | 25 | 35 | 43 | M8 | 4 | 25 | 38.90 | 875 | 115 | 0.400 |
| 48 | 935 | 107 | 0.350 | |||||||||||
| 50 | 62 | 74 | 89 | 20 | 25 | 35 | 43 | M8 | 4 | 25 | 38.90 | 974 | 103 | 0.500 |
| 55 | 1070 | 94 | 0.410 | |||||||||||
| 60 | 72 | 84 | 99 | 20 | 25 | 35 | 43 | M8 | 4 | 25 | 38.90 | 1165 | 86 | 0.580 |
| 65 | 1265 | 79 | 0.460 | |||||||||||
