製品詳細
起源の場所: 中国
ブランド名: Tianniu
証明: CGS
モデル番号: DLY0
支払及び船積みの言葉
最小注文数量: 1個
価格: Negotiable
パッケージの詳細: 飛行機での海の船積みによるカートン
受渡し時間: 5-10working幾日
支払条件: T/T、ウェスタン・ユニオン、MoneyGram、L/C、D/A、D/P
供給の能力: 1ヶ月あたりの10000
名前: |
DLY0シリーズ工業用電磁ブレーキ |
内径: |
30～80mm |
外の直径:85-253mm: |
61~140mm |
長さ: |
19.2-35mm |
保証: |
12ヶ月 |
カスタマイズされたサポート: |
OEM,ODM |
体重: |
日付表を参照 |
名前: |
DLY0シリーズ工業用電磁ブレーキ |
内径: |
30～80mm |
外の直径:85-253mm: |
61~140mm |
長さ: |
19.2-35mm |
保証: |
12ヶ月 |
カスタマイズされたサポート: |
OEM,ODM |
体重: |
日付表を参照 |

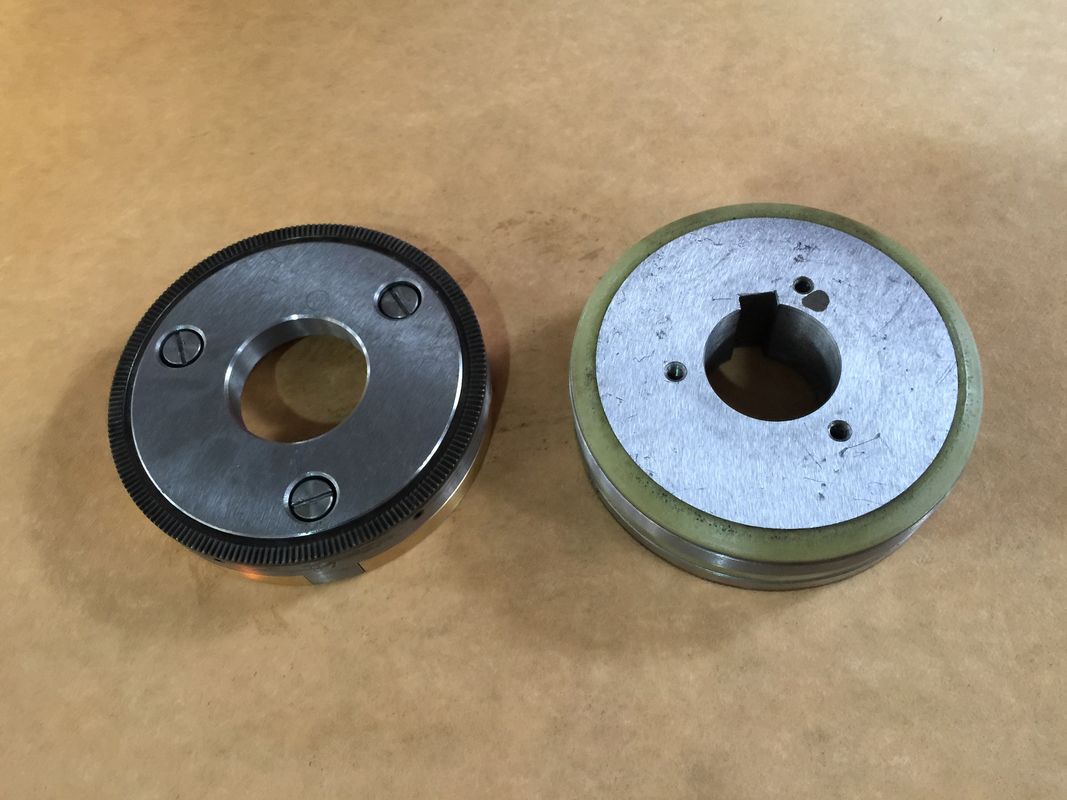

歯 多ディスク DLY0 電磁式ブレーキとクラッチ工業用電磁ブレーキ
製品紹介
1主な目的
歯に埋め込まれた電磁クラッチは,主に機械送電システムで使用されます.駆動部品と駆動部品の相対速度が低いまたはゼロであるとき,駆動部品と駆動部品の組み合わせを実現することができます広く金属加工機械,金属加工ローリングミール,包装機械,医療機械,食品加工機械,繊維印刷・染料機械精密機械工業
2クラッチは,次の条件で信頼性のある動作を行うことができます.
クラッチの設置場所の高度は2000mを超えない.
環境温度: - 5 °C ~ + 40 °C
周囲の環境には爆発の危険性がないし,金属を腐食し,隔離を損傷させるのに十分なガスや導電性粉塵がない.
クラッチコイルの電圧変動は,名電圧の+5%と-15%を超えない.
クラッチは,潤滑液を施すことも施さないこともできます.
3設置
★クラッチは水平または垂直に設置できます.軸に設置されたクラッチは,駆動軸と駆動軸の間の同軸性を0を超えないようにする必要があります.作業距離 δ 値.
★クラッチを設置する前に,両端の表面歯を掃除しなければならない.
★ クラッチの駆動部と駆動部は,軸間移動なしに軸間固定しなければならない.
製品パラメータ
| イーゼ | 半径性認知症 | 軸性認知症 | |||||||||||||||
| D1 | D2 | D3 | D | d | b | Φ | h | e | M について | L について | L1 | L2 | L3 | L4 | α | δ | |
| DLY0-12 | 61 | 30 | 27.5 | 20 | 17 | 6 | 18 | 19.9 | 5 | 3M4-8 | 36 | 19.2 | 7 | 3 | 6 | 30° | 0.2 |
| DLY0-25 | 73 | 35 | 34 | 25 | 22 | 6 | 25 | 27.6 | 8 | 3M4-8 | 36 | 19.2 | 8 | 3 | 6 | 30° | 0.3 |
| DLY0-5 | 87 | 45 | 41 | 28 | 24 | 6 | 28 | 30.6 | 8 | 3M4-8 | 44 | 24.2 | 8 | 5 | 8 | 30° | 0.3 |
| DLY0-10 | 94 | 45 | 50 | 40 | 35 | 10 | 40 | 42.9 | 12 | 3M4-10 | 45 | 25.5 | 8 | 5 | 8 | 30° | 0.5 |
| DLY0-16 | 104 | 60 | 55 | 45 | 40 | 12 | 45 | 47.9 | 12 | 3M5-10 | 50 | 29.2 | 8 | 5 | 8 | 30° | 0.5 |
| DLY0-25 | 125 | 75 | 70 | 50 | 45 | 12 | 50 | 53.8 | 14 | 3M5-10 | 52.5 | 31 | 9 | 4 | 9 | 30° | 0.5 |
| DLY0-40 | 140 | 80 | 75 | 60 | 54 | 14 | 60 | 64 | 18 | 3-M6-10 | 62 | 35 | 10 | 3 | 10 | 60° | 0.8 |
設置:
