製品詳細
起源の場所: 中国
ブランド名: Tianniu
証明: ISO 9001
モデル番号: GNシリーズ
支払及び船積みの言葉
最小注文数量: 5 PC
価格: Negotiable
パッケージの詳細: 飛行機での海の船積みによるカートン
受渡し時間: 3-5仕事日
支払条件: T/T、ウェスタン・ユニオン、MoneyGram、L/C、D/A、D/P
供給の能力: 1ヶ月あたりの10000
名前: |
堅い軸継手 |
モデル: |
GNseries |
材料: |
アルミニウム鋼鉄 |
穴サイズ: |
4-38mm |
保証: |
12か月 |
厚さ: |
21-81mm |
外のDiamter: |
16-65mm |
エラストマーのmateria: |
PA66 |
表面処理: |
陽極酸化の処置 |
名前: |
堅い軸継手 |
モデル: |
GNseries |
材料: |
アルミニウム鋼鉄 |
穴サイズ: |
4-38mm |
保証: |
12か月 |
厚さ: |
21-81mm |
外のDiamter: |
16-65mm |
エラストマーのmateria: |
PA66 |
表面処理: |
陽極酸化の処置 |

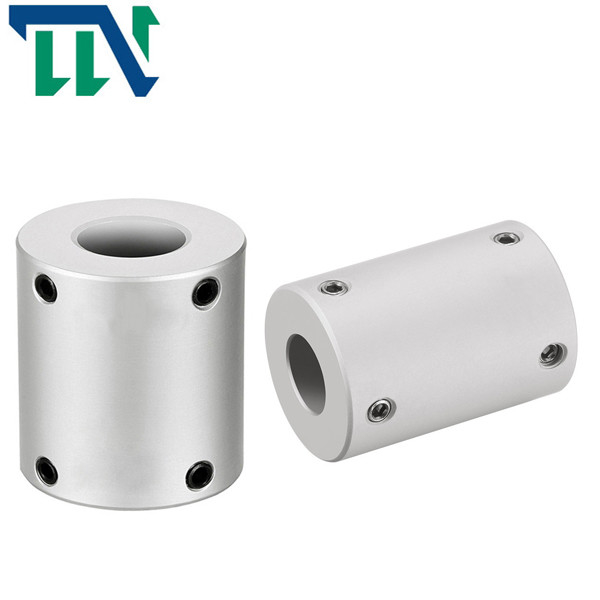

メートル堅い適用範囲が広い軸継手のsetcrewのアルミ合金
プロダクト変数
| モデル変数 | 共通の腔線径・山径d1、d2 | ΦD | L | F | M | ねじトルクをきつく締めること （N.M） |
| GN-16X16 | 3,4,5,6,6.35、7,8 | 16 | 16 | 5 | M3 | 0.7 |
| GN16x24 | 4,5,6,6.35、7,8 | 16 | 24 | 6 | M3 | 0.7 |
| GN20x20 | 4,5,6,6.35、7,8,9,9.525、10 | 20 | 20 | 5 | M3 | 0.7 |
| GN20x30 | 4,5,6,6.35、7,8,9,9.525、10 | 20 | 30 | 7 | M4 | 1.7 |
| GN25x25 | 5,6,6.35、7,8,9,9.525、10,12 | 25 | 25 | 8 | M4 | 1.7 |
| GN25x36 | 5,6,6.35、7,8,9,9.525、10,12 | 25 | 36 | 9 | M4 | 1.7 |
| GN32x32 | 6,6.35、7,8,9,9.525、10,12,12.7、14,15,16 | 32 | 32 | 9 | M5 | 4 |
| GN32x41 | 6,6.35、7,8,9,9.525、10,12,12.7、14,15,16 | 32 | 41 | 10 | M5 | 4 |
| GN40x44 | 8,9,9.525、10,11,12,12.7、14,15,16,17,18,19,20 | 40 | 44 | 10.5 | M5 | 4 |
| GN50x55 | 10,11,12,12.7、14,15,16,17,18,19,20,22,24,25 | 50 | 55 | 13 | M6 | 7 |
| GN50x66 | 10,11,12,12.7、14,15,16,17,18,19,20,22,24,25 | 50 | 66 | 15 | M6 | 7 |
| GN63x71 | 12,14,15,16,17,18,19,20,22,24,25,28,30,32 | 63 | 71 | 16 | M6 | 7 |
| odel変数 | 評価されるトルク （N.M）* |
正当な突飛性 （mm） * |
正当な偏角 （°） * |
正当な軸偏差 （mm） * |
最高速度 rpm |
慣性モーメント （Kg.M2） |
シャフトの袖の材料 | 表面処理 | 重量 （g） |
| GN16x16 | 5 | - | - | - | 23000 | 4.39x10-7 | 高力アルミ合金 | 陽極酸化の処置 | 6 |
| GN16x24 | 5 | - | - | - | 23000 | 4.39x10-7 | 10 | ||
| GN20x20 | 10 | - | - | - | 18000 | 1.25x10-6 | 14 | ||
| GN20x30 | 10 | - | - | - | 18000 | 1.25x10-6 | 19 | ||
| GN25x25 | 12 | - | - | - | 14000 | 3.8x10-7 | 25 | ||
| GN25x36 | 12 | - | 。 | - | 14000 | 3.8xl0-7 | 38 | ||
| GN32x32 | 15 | - | - | - | 11000 | 1.15x10-7 | 60 | ||
| GN32x41 | 15 | - | - | - | 11000 | 1.15xl0-7 | 70 | ||
| GN40x44 | 19 | - | - | - | 4000 | 1.45x10-7 | 118 | ||
| GN50x55 | 45 | - | - | 4000 | 2x10-7 | 235 | |||
| GN50x66 | 45 | - | - | - | 4000 | 2x10-7 | 300 | ||
| GN63x71 | 115 | - | - | - | 3800 | 1.8x10-7 | 400 |
