| Brand Name: | Tianniu |
| Model Number: | GNシリーズ |
| MOQ: | 5 PC |
| 価格: | negotiable |
| Delivery Time: | 3-5仕事日 |
| Payment Terms: | T/T、ウェスタン・ユニオン、MoneyGram、L/C、D/A、D/P |

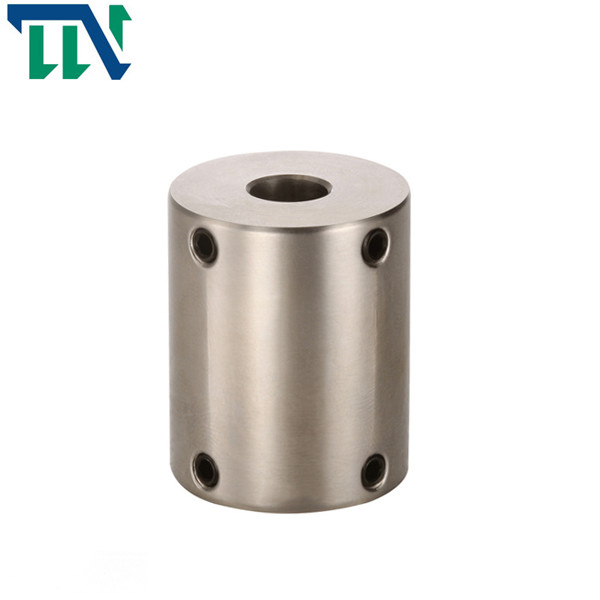

ペーパー マシン25X35mmのためにメートル堅く適用範囲が広い軸継手Setcrew
メートル堅い適用範囲が広い軸継手のsetcrewのアルミ合金
製品の機能
速度は低いとき単純構造、安価および大きいトルク伝達のそれが原因で頻繁に使用されない、そこにである影響、シャフトの剛性率は大きく、直線はよい。フランジ カップリングはキーによって2つのシャフトによって（別名カップリング フランジを付けたようになるため）ボルトによって接続される2フランジ（フランジ）のdisc-type半カップリングおよび2つの半カップリングそれぞれ接続される2つのシャフトを実現するためにである。トルクおよび動きを送信する連結。
堅いカップリングのフランジのボルトは穴を広げるためのすべてのボルトである場合もあるまたはそれらの半分は穴を広げるためのボルトであり、残りの半分は伝達トルクの大きさに従って通常のボルト、である。
>統合された構造、高力アルミ合金材料の全面的な使用
>Highのトルク、高い剛性率
>Theの堅いタイプは基本的に突飛性を可能にしない、従って十分に調節された使用中でなければならない
止めねじねじの>Fastening方法
常州Tianniuの工場はプラム カップリング、堅いカップリング、普遍的なカップリング、十字のスライドのカップリング、巻くカップリング、ふいごのカップリング、二重膜のカップリングおよび他のプロダクトの専門の製造業者である。処理会社は完全な、科学的な質の管理システムがある。
プロダクト変数
| モデル変数 | 共通の腔線径・山径d1、d2 | ΦD | L | F | M | ねじトルクをきつく締めること （N.M） |
| GN-16X16 | 3,4,5,6,6.35、7,8 | 16 | 16 | 5 | M3 | 0.7 |
| GN16x24 | 4,5,6,6.35、7,8 | 16 | 24 | 6 | M3 | 0.7 |
| GN20x20 | 4,5,6,6.35、7,8,9,9.525、10 | 20 | 20 | 5 | M3 | 0.7 |
| GN20x30 | 4,5,6,6.35、7,8,9,9.525、10 | 20 | 30 | 7 | M4 | 1.7 |
| GN25x25 | 5,6,6.35、7,8,9,9.525、10,12 | 25 | 25 | 8 | M4 | 1.7 |
| GN25x36 | 5,6,6.35、7,8,9,9.525、10,12 | 25 | 36 | 9 | M4 | 1.7 |
| GN32x32 | 6,6.35、7,8,9,9.525、10,12,12.7、14,15,16 | 32 | 32 | 9 | M5 | 4 |
| GN32x41 | 6,6.35、7,8,9,9.525、10,12,12.7、14,15,16 | 32 | 41 | 10 | M5 | 4 |
| GN40x44 | 8,9,9.525、10,11,12,12.7、14,15,16,17,18,19,20 | 40 | 44 | 10.5 | M5 | 4 |
| GN50x55 | 10,11,12,12.7、14,15,16,17,18,19,20,22,24,25 | 50 | 55 | 13 | M6 | 7 |
| GN50x66 | 10,11,12,12.7、14,15,16,17,18,19,20,22,24,25 | 50 | 66 | 15 | M6 | 7 |
| GN63x71 | 12,14,15,16,17,18,19,20,22,24,25,28,30,32 | 63 | 71 | 16 | M6 | 7 |
| odel変数 | 評価されるトルク （N.M）* |
正当な突飛性 （mm） * |
正当な偏角 （°） * |
正当な軸偏差 （mm） * |
最高速度 rpm |
慣性モーメント （Kg.M2） |
シャフトの袖の材料 | 表面処理 | 重量 （g） |
| GN16x16 | 5 | - | - | - | 23000 | 4.39x10-7 | 高力アルミ合金 | 陽極酸化の処置 | 6 |
| GN16x24 | 5 | - | - | - | 23000 | 4.39x10-7 | 10 | ||
| GN20x20 | 10 | - | - | - | 18000 | 1.25x10-6 | 14 | ||
| GN20x30 | 10 | - | - | - | 18000 | 1.25x10-6 | 19 | ||
| GN25x25 | 12 | - | - | - | 14000 | 3.8x10-7 | 25 | ||
| GN25x36 | 12 | - | 。 | - | 14000 | 3.8xl0-7 | 38 | ||
| GN32x32 | 15 | - | - | - | 11000 | 1.15x10-7 | 60 | ||
| GN32x41 | 15 | - | - | - | 11000 | 1.15xl0-7 | 70 | ||
| GN40x44 | 19 | - | - | - | 4000 | 1.45x10-7 | 118 | ||
| GN50x55 | 45 | - | - | 4000 | 2x10-7 | 235 | |||
| GN50x66 | 45 | - | - | - | 4000 | 2x10-7 | 300 | ||
| GN63x71 | 115 | - | - | - | 3800 | 1.8x10-7 | 400 |
