製品詳細
起源の場所: 中国
ブランド名: Tianniu
証明: ISO-9001
モデル番号: GNC 63*71
支払及び船積みの言葉
最小注文数量: 2 PCS
価格: Negotiable
パッケージの詳細: 飛行機での海の船積みによるカートン
受渡し時間: 3-5仕事日
支払条件: T/T、ウェスタン・ユニオン、MoneyGram、L/C、D/A、D/P
供給の能力: 1ヶ月あたりの10000
名前: |
堅い軸継手 |
材料: |
アルミニウム鋼鉄 |
穴サイズ: |
63mm |
保証: |
12か月 |
エラストマーのmateria: |
PA66 |
表面処理: |
陽極酸化の処置 |
重量: |
320g |
名前: |
堅い軸継手 |
材料: |
アルミニウム鋼鉄 |
穴サイズ: |
63mm |
保証: |
12か月 |
エラストマーのmateria: |
PA66 |
表面処理: |
陽極酸化の処置 |
重量: |
320g |

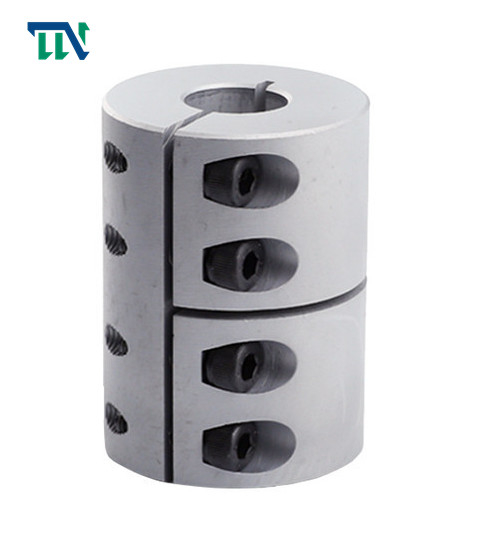

機械のための堅い締め金で止めるGNC 28.5X 38のアルミ合金の軸継手
製品の機能
フランジを付けたようになったカップリングは通常の平らなキーの2つのシャフトにフランジと2つの半カップリングを接続することそれから動きを送信するために1つに2つの半カップリングを接続するのにボルトを使用するためにであり堅いカップリング。そしてトルク。この種類のカップリングに2つの主要な構造形態がある:1.ボルトを2つのシャフトの直線を達成するのに使用するために蝶番を付けられた穴に頼り、放出に抗するためにボルト棒に頼り、そしてトルクを送信するためにせん断する;2.肩の半カップリングに依存は他の連結半分の溝と一直線に並ぶ。
>統合された構造、高力アルミ合金材料の全面的な使用
>Highのトルク、高い剛性率
>Theの堅いタイプは基本的に突飛性を可能にしない、従って十分に調節された使用中でなければならない
止めねじねじの>Fastening方法
常州Tianniuの工場はプラム カップリング、堅いカップリング、普遍的なカップリング、十字のスライドのカップリング、巻くカップリング、ふいごのカップリング、二重膜のカップリングおよび他のプロダクトの専門の製造業者である。処理会社は完全な、科学的な質の管理システムがある。
プロダクト変数
| モデル変数 | 共通の腔線径・山径d1、d2 | ΦD | L | F | M | ねじトルクをきつく締めること （N.M） |
| GNC-16x16 | 3,4,5,6,6.35、7,8 | 16 | 16 | 3.75 | M2.5 | 1 |
| GNC-16x24 | 3,4,5,6,6.35、7,8 | 16 | 24 | 3.75 | M2.5 | 1 |
| GNC-20x20 | 4,5,6,6.35、7,8,9,9.525、10 | 20 | 20 | 3.75 | M2.5 | 1 |
| GNC-20x30 | 4,5,6,6.35、7,8,9,9.525、10 | 20 | 30 | 3.75 | M2.5 | 1 |
| GNC-25x25 | 5,6,6.35、7,8,9,9.525、10,12 | 25 | 25 | 6 | M3 | 1.5 |
| GNC-25x36 | 5,6,6.35、7,8,9,9.525、10,12 | 25 | 36 | 6 | M3 | 1.5 |
| GNC-28.5x38 | 6,6.35、7,8,9,9.525、10,12,12.7、14 | 28.5 | 38 | 7.8 | M4 | 2.5 |
| GNC-32x32 | 6,6.35、7,8,9,9.525、10,12,12.7、14,15,16 | 32 | 32 | 7 | M4 | 2.5 |
| GNC-32x41 | 6,6.35、7,8,9,9.525、10,12,12.7、14,15,16 | 32 | 41 | 7.75 | M4 | 2.5 |
| GNC-40x44 | 8,9,9.525、10,11,12,12.7、14,15,15,17,18,19,20 | 40 | 44 | 10.5 | M5 | 7 |
| GNC-40x52 | 8,9,9.525、10,11,12,12.7、14,15,15,17,18,19,20 | 40 | 52 | 10.5 | M5 | 7 |
| GNC-50x55 | 10,11,12,12.7、14,15,16,17,18,19,20,22,24,25 | 50 | 55 | 13 | M6 | 12 |
| GNC-50x66 | 10,11,12,12.7、14,15,16,17,18,19,20,22,24,25 | 50 | 66 | 16 | M6 | 12 |
| GNC-63x71 | 10,11,12,12.7、14,15,16,17,18,19,20,22,24,25,28,30,32,35 | 63 | 71 | 16.5 | M6 | 12 |
| モデル変数 | 評価されるトルク （N.M）* |
正当な突飛性 （mm） * |
正当な偏角 （°） * |
正当な軸偏差 （mm） * |
最高速度 rpm |
慣性モーメント （Kg.M2） |
シャフトの袖の材料 | 表面処理 | 重量 （g） |
| GNC-16x16 | 5 | - | - | - | 1000 | 2.9x10-7 | 高力アルミ合金 | 陽極酸化の処置 | 7 |
| GNC-16x24 | 5 | - | - | - | 9400 | 2.9x10-7 | 13 | ||
| GNC-20x20 | 10 | - | - | - | 7500 | 8.6x10-6 | 15 | ||
| GNC-20x30 | 10 | - | - | - | 7500 | 8.6x10-6 | 25 | ||
| GNC-25x25 | 12 | - | - | - | 6000 | 2.7x10-6 | 29 | ||
| GNC-25x36 | 12 | - | - | - | 6000 | 2.7x10-6 | 43 | ||
| GNC-28.5x38 | 14 | - | - | - | 5500 | 2.5x10-6 | 48 | ||
| GNC-32x32 | 15 | - | - | - | 4700 | 7.1x10-6 | 55 | ||
| GNC-32x41 | 15 | - | - | - | 4700 | 7.1X10-6 | 65 | ||
| GNC-40x44 | 19 | - | - | - | 4000 | 1.45x10-5 | 123 | ||
| GNC-40x52 | 19 | - | - | - | 4000 | 1.45x10-5 | 150 | ||
| GNC-50x55 | 45 | - | - | - | 4000 | 7.0x10-5 | 240 | ||
| GNC-50x66 | 45 | - | - | - | 4000 | 7.0x10-5 | 280 | ||
| GNC-63x71 | 100 | - | - | - | 3500 | 9.0x10-5 | 320 |
