製品詳細
起源の場所: 中国
ブランド名: Tianniu
証明: ISO 9001
モデル番号: GN20*20 GN 20*30
支払及び船積みの言葉
最小注文数量: 2 PCS
価格: Negotiable
パッケージの詳細: 飛行機での海の船積みによるカートン
受渡し時間: 3-5仕事日
支払条件: T/T、ウェスタン・ユニオン、MoneyGram、L/C、D/A、D/P
供給の能力: 1ヶ月あたりの10000
名前: |
堅い軸継手 |
モデル: |
GNシリーズ |
材料: |
アルミニウム鋼鉄 |
穴サイズ: |
20mm |
保証: |
12か月 |
エラストマーのmateria: |
PA66 |
表面処理: |
陽極酸化の処置 |
重量: |
15-20g |
名前: |
堅い軸継手 |
モデル: |
GNシリーズ |
材料: |
アルミニウム鋼鉄 |
穴サイズ: |
20mm |
保証: |
12か月 |
エラストマーのmateria: |
PA66 |
表面処理: |
陽極酸化の処置 |
重量: |
15-20g |

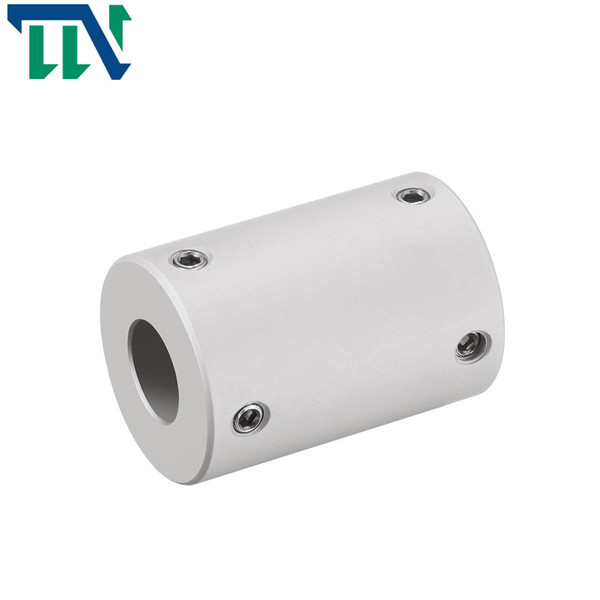

CNCのための堅いGN 20X20 30 RigifのSetcrew軸継手のアルミ合金
製品の機能
堅いカップリングは時でさえ負荷に耐える回転整理がない一種のねじり堅いカップリングである。偏差によって引き起こされる負荷がある時でさえ堅いカップリングはまだトルクを堅く送信する。
堅いカップリングのフランジのボルトは穴を広げるためのすべてのボルトである場合もあるまたはそれらの半分は穴を広げるためのボルトであり、残りの半分は伝達トルクの大きさに従って通常のボルト、である。
利点:
1. 軽量、超低い慣性および高い感受性2.は両端に異なった気孔のサイズを手入れ不要の、極度のオイルおよび耐食性3.のアルミ合金およびステンレス鋼材料4.の留まるボルト タイプ、タイプおよび分離のタイプを締め金で止めて5.プロダクト モデル在庫でまた利用できる与えられる
常州Tianniuの工場はプラム カップリング、堅いカップリング、普遍的なカップリング、十字のスライドのカップリング、巻くカップリング、ふいごのカップリング、二重膜のカップリングおよび他のプロダクトの専門の製造業者である。処理会社は完全な、科学的な質の管理システムがある。
プロダクト変数
| モデル変数 | 共通の腔線径・山径d1、d2 | ΦD | L | F | M | ねじトルクをきつく締めること （N.M） |
| GN-16X16 | 3,4,5,6,6.35、7,8 | 16 | 16 | 5 | M3 | 0.7 |
| GN16x24 | 4,5,6,6.35、7,8 | 16 | 24 | 6 | M3 | 0.7 |
| GN20x20 | 4,5,6,6.35、7,8,9,9.525、10 | 20 | 20 | 5 | M3 | 0.7 |
| GN20x30 | 4,5,6,6.35、7,8,9,9.525、10 | 20 | 30 | 7 | M4 | 1.7 |
| GN25x25 | 5,6,6.35、7,8,9,9.525、10,12 | 25 | 25 | 8 | M4 | 1.7 |
| GN25x36 | 5,6,6.35、7,8,9,9.525、10,12 | 25 | 36 | 9 | M4 | 1.7 |
| GN32x32 | 6,6.35、7,8,9,9.525、10,12,12.7、14,15,16 | 32 | 32 | 9 | M5 | 4 |
| GN32x41 | 6,6.35、7,8,9,9.525、10,12,12.7、14,15,16 | 32 | 41 | 10 | M5 | 4 |
| GN40x44 | 8,9,9.525、10,11,12,12.7、14,15,16,17,18,19,20 | 40 | 44 | 10.5 | M5 | 4 |
| GN50x55 | 10,11,12,12.7、14,15,16,17,18,19,20,22,24,25 | 50 | 55 | 13 | M6 | 7 |
| GN50x66 | 10,11,12,12.7、14,15,16,17,18,19,20,22,24,25 | 50 | 66 | 15 | M6 | 7 |
| GN63x71 | 12,14,15,16,17,18,19,20,22,24,25,28,30,32 | 63 | 71 | 16 | M6 | 7 |
| odel変数 | 評価されるトルク （N.M）* |
正当な突飛性 （mm） * |
正当な偏角 （°） * |
正当な軸偏差 （mm） * |
最高速度 rpm |
慣性モーメント （Kg.M2） |
シャフトの袖の材料 | 表面処理 | 重量 （g） |
| GN16x16 | 5 | - | - | - | 23000 | 4.39x10-7 | 高力アルミ合金 | 陽極酸化の処置 | 6 |
| GN16x24 | 5 | - | - | - | 23000 | 4.39x10-7 | 10 | ||
| GN20x20 | 10 | - | - | - | 18000 | 1.25x10-6 | 14 | ||
| GN20x30 | 10 | - | - | - | 18000 | 1.25x10-6 | 19 | ||
| GN25x25 | 12 | - | - | - | 14000 | 3.8x10-7 | 25 | ||
| GN25x36 | 12 | - | 。 | - | 14000 | 3.8xl0-7 | 38 | ||
| GN32x32 | 15 | - | - | - | 11000 | 1.15x10-7 | 60 | ||
| GN32x41 | 15 | - | - | - | 11000 | 1.15xl0-7 | 70 | ||
| GN40x44 | 19 | - | - | - | 4000 | 1.45x10-7 | 118 | ||
| GN50x55 | 45 | - | - | 4000 | 2x10-7 | 235 | |||
| GN50x66 | 45 | - | - | - | 4000 | 2x10-7 | 300 | ||
| GN63x71 | 115 | - | - | - | 3800 | 1.8x10-7 | 400 |
