モデル: |

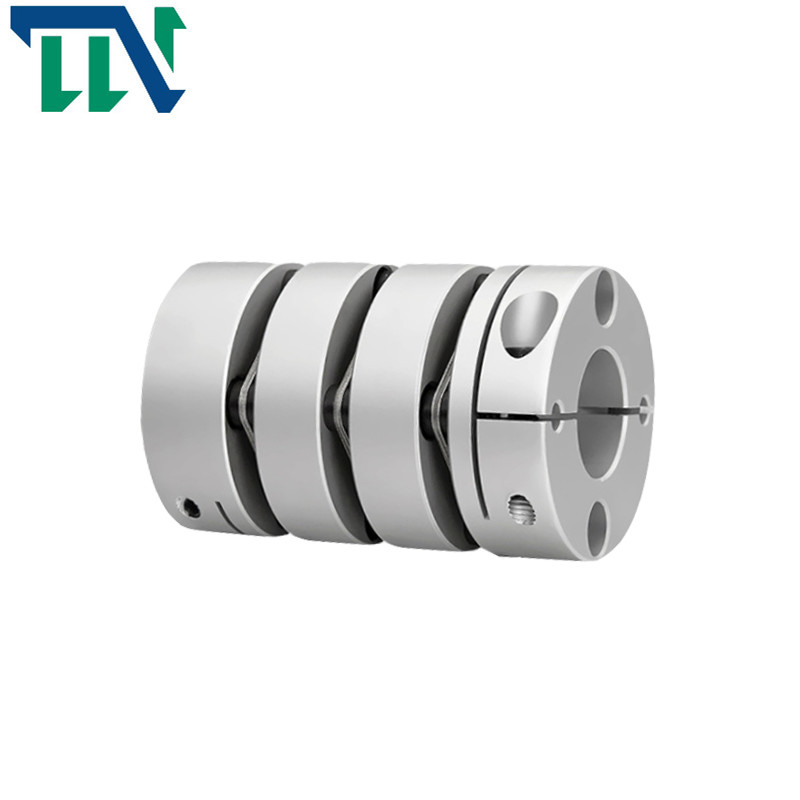

カップリングを締め金で止めるギガワットのアルミ合金3のダイヤフラム |
材料: |
アルミ合金 |
構造: |
カップリングを締め金で止める3ダイヤフラム |
穴サイズ: |
19-82mm |
保証: |
12か月 |
エラストマーのmateria: |
PA66 |
表面処理: |
陽極酸化の処置 |
モデル: |
カップリングを締め金で止めるギガワットのアルミ合金3のダイヤフラム |
材料: |
アルミ合金 |
構造: |
カップリングを締め金で止める3ダイヤフラム |
穴サイズ: |
19-82mm |
保証: |
12か月 |
エラストマーのmateria: |
PA66 |
表面処理: |
陽極酸化の処置 |
製品の機能
>高いトルクの剛性率は、高精度制御を遂行できる正確にシャフトの回転を制御できる
>Theの延長の設計は放射状のものの、角および軸偏差をもっと効果的に償うことができる
servoおよびステップ・モータのために>Designed
シャフトと袖の関係の肯定的で、否定的な回転のための概要間の>Noのギャップ
高速操作のために適した>Lowの慣性
>Theのダイヤフラムは優秀な疲労の抵抗のばねの鋼鉄から成っている
締め金で止めるねじの>Fastening方法
プロダクト変数
| モデル変数 | 共通の腔線径・山径d1、d2 | ΦD | L | LF | LP | d3 | S | F | M | ねじトルクをきつく締めること （N.M） |
| GW-19X34 | 3,4,5,6,6.35、7,8 | 19 | 34 | 9.1 | 5.2 | Φ9 | 1.8 | 3.3 | M2.5 | 1 |
| GW-26X44.5 | 5,6,6.35、7,8,9,9.525、10,11,12,14 | 26 | 44.5 | 11.65 | 6.5 | Φ12.5 | 2.6 | 3.9 | M3 | 1.5 |
| GW-32X54 | 5,6,6.35、7,8,9,9.525、10,11,12,12.7、14,15、 | 32 | 54 | 12.25 | 9.5 | Φ15 | 3.5 | 3.85 | M3 | 1.5 |
| GW-34X58 | 5,6,6.35、7,8,9,9.525、10,11,12,12.7、14,15,16 | 34 | 58 | 14.25 | 9.5 | Φ16 | 3.5 | 4.85 | M4 | 2.5 |
| GW-39X65.5 | 8,9,9.525、10,11,12,12.7、14,15,16,17,18,19 | 39 | 65.5 | 14.9 | 11.2 | Φ19.3 | 4.5 | 5 | M4 | 2.5 |
| GW-44X65.5 |
8,9,9.525、10,11,12,12.7、14,15,16,17,18,19,20、 22,24 |
44 | 65.5 | 14.9 | 11.2 | Φ22.5 | 4.5 | 5 | M4 | 2.5 |
| GW-50X80 |
8,9,9.525、10,11,12,12.7、14,15,16,17,18,19、 20,22、 24,25 |
50 | 80 | 20.6 | 12.2 | Φ23 | 4.8 | 6 | M5 | 7 |
| GW-56X83 | 10,12,14,15,16,17,18,19,20,22,24,25,28,30,32 | 56 | 83 | 19.75 | 13.5 | Φ32.5 | 5.5 | 6.4 | M5 | 7 |
| GW-68X97 |
12,14,15,16,17,18,19,20,22,24,25,28,30,32、 35,38 |
68 | 97 | 23.35 | 15.7 | Φ38.3 | 6.3 | 7.7 | M6 | 12 |
| GW-82X128 | 17,18,19,20,22,24,25,28,30,32,35,38,40,42 | 82 | 128 | 30 | 22 | Φ45.5 | 8 | 9.7 | M8 | 20 |
| モデル変数 | 評価されるトルク （N.M）* |
正当な突飛性 （mm） * |
正当な偏角 （°） * |
正当な軸偏差 （mm） * |
最高速度 rpm |
静的なねじり剛さ （N.M/rad） |
慣性モーメント （Kg.M2） |
シャフトの袖の材料 | 榴散弾の材料 | 表面処理 | 重量 （g） |
| GW-19X34 | 1 | 0.12 | 2 | ±0.2 | 10000 | 140 | 1.1x10-6 | 高力アルミ合金 |
SU 304 ばねの鋼鉄 |
陽極酸化の処置 | 18 |
| GW-26X44.5 | 1.5 | 0.15 | 2 | ±0.33 | 10000 | 680 | 3.6x10-6 | 45 | |||
| GW-32X54 | 2 | 0.17 | 2 | ±0.3 | 10000 | 1250 | 1.0x10-5 | 80 | |||
| GW-34X58 | 3 | 0.17 | 2 | ±0.4 | 10000 | 1550 | 1.3x10-5 | 97 | |||
| GW-39X65.5 | 6 | 0.22 | 2 | ±0.5 | 10000 | 2390 | 3.6x10-5 | 153 | |||
| GW-44X65.5 | 9 | 0.22 | 2 | ±0.6 | 10000 | 2700 | 4.5x10-5 | 189 | |||
| GW-50X80 | 18 | 0.1 | 2 | ±0.65 | 10000 | 4500 | 4.5x10-5 | 335 | |||
| GW-56X83 | 25 | 0.27 | 2 | ±0.8 | 10000 | 7900 | 1.9x10-4 | 413 | |||
| GW-68X97 | 60 | 0.31 | 2 | ±0.9 | 9000 | 15800 | 2.4x10-4 | 641 | |||
| GW-82X128 | 100 | 0.55 | 2 | ±0.9 | 8000 | 23700 | 3.0x10-4 | 1345 |
