製品詳細
起源の場所: 中国
ブランド名: Tianniu
証明: ISO-9001
モデル番号: GLDシリーズ
支払及び船積みの言葉
最小注文数量: 2 PCS
価格: Negotiable
パッケージの詳細: 飛行機での海の船積みによるカートン
受渡し時間: 5-7仕事日
支払条件: T/T、ウェスタン・ユニオン、MoneyGram、L/C、D/A、D/P
供給の能力: 1ヶ月あたりの10000
モデル: |

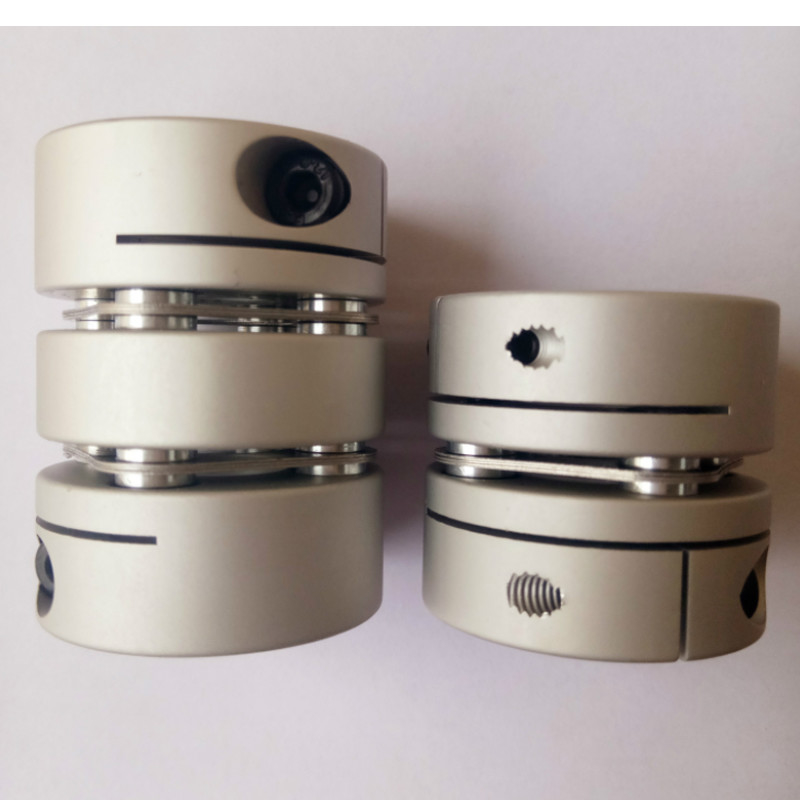

カップリングを締め金で止めるGLDのアルミ合金の短い二重ダイヤフラム |
材料: |
アルミ合金 |
構造: |
シングル・ステップの二重ダイヤフラム クランプ タイプ |
穴サイズ: |
19-82mm |
保証: |
12か月 |
エラストマーのmateria: |
PA66 |
表面処理: |
陽極酸化の処置 |
モデル: |
カップリングを締め金で止めるGLDのアルミ合金の短い二重ダイヤフラム |
材料: |
アルミ合金 |
構造: |
シングル・ステップの二重ダイヤフラム クランプ タイプ |
穴サイズ: |
19-82mm |
保証: |
12か月 |
エラストマーのmateria: |
PA66 |
表面処理: |
陽極酸化の処置 |
製品の機能
ダイヤフラムのカップリングの特徴
1. 構造は簡単である、容積は小さく、分解は便利である。中間シャフトのタイプ構造のダイヤフラムのカップリングは機械を動かさないで分解することができる;
2. 金属のダイヤフラムのカップリングは2つのシャフトが取付けられているときより大きいトルクを送信できたり、持ち高精度およびゼロ整理の特徴を、精密電子製造設備のような高精度伝達機会で広く利用されている、効果的に発生する角度の、軸および放射状の偏差を吸収できる;
3. ダイヤフラムのカップリングに高いトルクの剛性率の特徴があり、快速電車のためのエネルギー装置の出力部品のような高いトルクそして高速動きで頻繁に使用される、;
4. 高温抵抗、酸およびアルカリの耐食性は高温および粗い環境で、使用し装置操作の間に効果的に衝撃および振動に抵抗できる。
> 高いトルクの剛性率は、高精度制御を遂行できる正確にシャフトの回転を制御できる
>サーボおよびステップ・モータのために設計されていて
>シャフトと袖の関係の肯定的で、否定的な回転のための概要間のギャップ無し
>高速操作のために適した低い慣性
>ダイヤフラムは優秀な疲労の抵抗のばねの鋼鉄から成っている
>締め金で止めるねじの留まる方法
プロダクト変数
| モデル変数 | 共通の腔線径・山径d1、d2 | ΦD | L | LF | LP | d3 | S | F | M | ねじトルクをきつく締めること （N.M） |
| GLD-19X24.5 | 3,4,5,6,6.35、7,8 | Φ19 | 24.5 | 91 | 2.7 | Φ9 | 1.8 | 3.3 | M2.5 | 1 |
| GLD-26X30 | 5,6,6.35、7,8,9,9.525、10,11,12,14 | Φ26 | 30 | 1165 | 3.6 | Φ12.5 | 2.6 | 3.9 | M3 | 1.5 |
| GLD-32X38 | 6,6.35、7,8,9,9,9.525、10,12,12.7、14,15 | Φ32 | 38 | 1225 | 6.5 | Φ15 | 3.5 | 3.85 | M3 | 1.5 |
| GLD-34X38 | 6,6.35、7,8,9,9.525、10,11,12,12.7、14,15 | Φ34 | 38 | 1225 | 6.5 | Φ16 | 3.5 | 3.85 | M3 | 1.5 |
| GLD-39X47 | 6,8,9,9.525、10,11,12.7、14,15,16,17,18,19 | Φ39 | 47 | 149 | 8.5 | Φ19.3 | 4.5 | 5 | M4 | 2.5 |
| GLD-44X47 | 6,8,9,9.525、10,11,12,12.7、14,15,16,17,18,19,20,22 | Φ44 | 47 | 149 | 8.1 | Φ22.5 | 4.5 | 5 | M4 | 2.5 |
| GLD-56X57 | 12,14,15,16,17,18,19,20,22,24,25,28,30,32 | Φ56 | 57 | 19.75 | 6.5 | Φ32.5 | 5.5 | 6.4 | M5 | 7 |
| GLD-68X68 | 16,17,18,19,20,22,24,25,28,30,30,35,38 | Φ68 | 68 | 2335 | 8.7 | Φ38.3 | 6.3 | 7.7 | M6 | 12 |
| GLD-82X87 | 17,18,19,20,22,24,25,28,30,32,35,38,40,42 | Φ82 | 87 | 30 | 11 | Φ45.5 | 8 | 9.7 | M8 | 20 |
| モデル変数 | 評価されるトルク （N.M）* |
正当な突飛性 （mm） * |
正当な偏角 （°） * |
正当な軸偏差 （mm） * |
最高速度 rpm |
静的なねじり剛さ （N.M/rad） |
慣性モーメント （Kg.M2） |
シャフトの袖の材料 | 榴散弾の材料 | 表面処理 | 重量 （g） |
| GLD-19X24.5 | 1 | 0.12 | 1.5 | ±0.18 | 10000 | 8.19x10-4 | 170 | 高力アルミ合金 | SUS304 ばねの鋼鉄 |
陽極酸化の処置 | 13.6 |
| GLD-26X30 | 1.5 | 0.15 | 1.5 | ±0.3 | 10000 | 2.7x10-4 | 820 | 32 | |||
| GLD-32X38 | 3 | 0.17 | 1.5 | ±0.36 | 10000 | 1.0x10-4 | 1860 | 58 | |||
| GLD-34X38 | 3 | 0.17 | 1.5 | ±0.36 | 10000 | 1.1x10-4 | 1860 | 71 | |||
| GLD-39X47 | 6 | 0.22 | 1.5 | ±0.45 | 10000 | 2.7x10-4 | 2860 | 110 | |||
| GLD-44X47 | 9 | 0.22 | 1.5 | ±0.54 | 10000 | 3.4x10-4 | 3300 | 134 | |||
| GLD-56X57 | 25 | 0.27 | 1.5 | ±0.72 | 10000 | 1.14x10-4 | 9480 | 298 | |||
| GLD-68X68 | 60 | 0.31 | 1.5 | ±0.8 | 10000 | 1.8x10-4 | 19000 | 472 | |||
| GLD-82X87 | 100 | 0.55 | 1.5 | ±0.8 | 10000 | 2.25x10-4 | 28450 | 983 |
