製品詳細
起源の場所: 中国
ブランド名: Tianniu
証明: ISO-9001
モデル番号: GDシリーズ
支払及び船積みの言葉
最小注文数量: 2 PCS
価格: Negotiable
パッケージの詳細: 飛行機での海の船積みによるカートン
受渡し時間: 5-7仕事日
支払条件: T/T、ウェスタン・ユニオン、MoneyGram、L/C、D/A、D/P
供給の能力: 1ヶ月あたりの10000
モデル: |
GDのエンコーダーのための特別なばねのカップリング |
材料: |
アルミ合金 |
構造: |
エンコーダーのための特別なばねのカップリング |
穴サイズ: |
16-26mm |
保証: |
12か月 |
エラストマーのmateria: |
PA66 |
表面処理: |
陽極酸化の処置 |
モデル: |
GDのエンコーダーのための特別なばねのカップリング |
材料: |
アルミ合金 |
構造: |
エンコーダーのための特別なばねのカップリング |
穴サイズ: |
16-26mm |
保証: |
12か月 |
エラストマーのmateria: |
PA66 |
表面処理: |
陽極酸化の処置 |

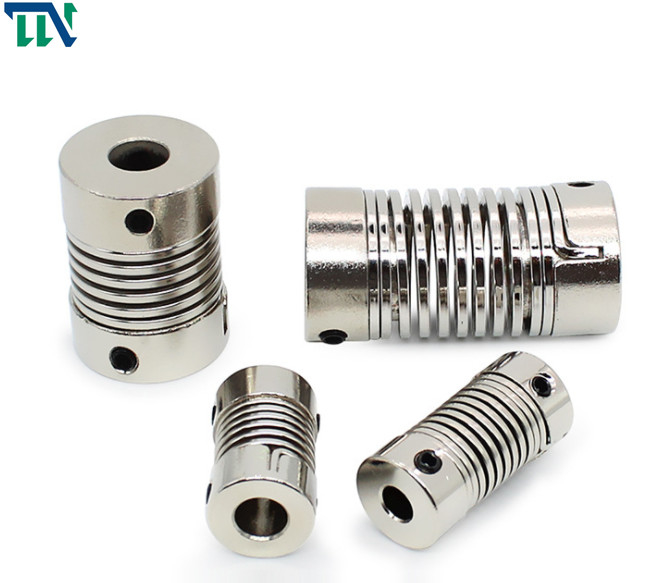

製品の機能
カップリングの表面は酸化する、内部の穴は正確である、トルク伝達は大きく、伸縮性はよい。中間のダイヤフラムは304材料から成り、エラストマーはポリウレタンからドイツから輸入される成っている
>主体は亜鉛合金から成っている
>Theの中間のエラストマーはばねの鋼鉄から成っている
>Itに単純構造、よい柔軟性、低い慣性およびより少なく正当な角の偏差の利点がある
>Easy取付け、ばねの鋼鉄より有効な補償の放射状のもの、シャフトの偏差
マイクロ モーターおよびエンコーダーのために>Suitable
止めねじの>Fastening方法
TianniuはR & D、製造業および販売の連結を専門にするcomopanyハイテクな企業である。会社は企業の開発の生命が「1の生命の1つの事をよくし、1の事をすることの企業の主義に、1の生命で」付着し、質を注意深く成長し、そして革新し、働き、そして保障すると同時に製品品質を常に取る。主要なプロダクトは次のとおりである:ダイヤフラムのカップリング、プラム花のカップリング、ステンレス鋼の平行ライン カップリングは、連結、滑走ブロックのカップリング、拡張の袖カップリングおよび他のたくさんの変化をどなる。このプロダクトは多くの分野で等広く利用されている、NCの工作機械のような、レーザーの打抜き機、球ねじ、モジュールのスライド、電子自動装置
プロダクト変数
| モデル変数 | 共通の腔線径・山径d1、d2 | ΦD | L | LF | F | M | ねじトルクをきつく締めること （N.M） |
| GD-16 x27 | 5,6,6.35、7,8,9,10 | 16 | 27 | 8.5 | 3 | M3 | 0.7 |
| GD-16 x35 | 5,6,6.35、7,8,9,10 | 16 | 35 | 12.5 | 3.5 | M4 | 1.7 |
| GD-26 x50 | 6,6.35、7,8,9,10,11,12,12.7、14 | 26 | 50 | 17 | 4.5 | M5 | 4 |
| モデル変数 | 評価されるトルク （N.M）* |
最高のトルク （N.M）* |
最高速度 rpm |
慣性モーメント （Kg.M2） |
正当な突飛性 （mm） * |
正当な偏角 （°） * |
正当な軸偏差 （mm） * |
重量（g） |
| GD-16 x27 | 0.5 | 1 | 3000 | 1.02x10-6 | 1.0 | 8 | ±1.0 | 30 |
| GD-16 x35 | 0.5 | 1 | 3000 | 1.02x10-6 | 1.0 | 8 | ±1.0 | 70 |
| GD-26 x50 | 1.5 | 3 | 3000 | 1.15x10-5 | 1.2 | 8 | ±1.0 | 130 |
