モデル: |
GSの単一のダイヤフラムの止めねじのカップリング |
材料: |
アルミ合金 |
構造: |
ダイヤフラムねじカップリング |
穴サイズ: |
4-38mm |
保証: |
12か月 |
外のDiamter: |
16-65mm |
エラストマーのmateria: |
PA66 |
表面処理: |
陽極酸化の処置 |
モデル: |
GSの単一のダイヤフラムの止めねじのカップリング |
材料: |
アルミ合金 |
構造: |
ダイヤフラムねじカップリング |
穴サイズ: |
4-38mm |
保証: |
12か月 |
外のDiamter: |
16-65mm |
エラストマーのmateria: |
PA66 |
表面処理: |
陽極酸化の処置 |

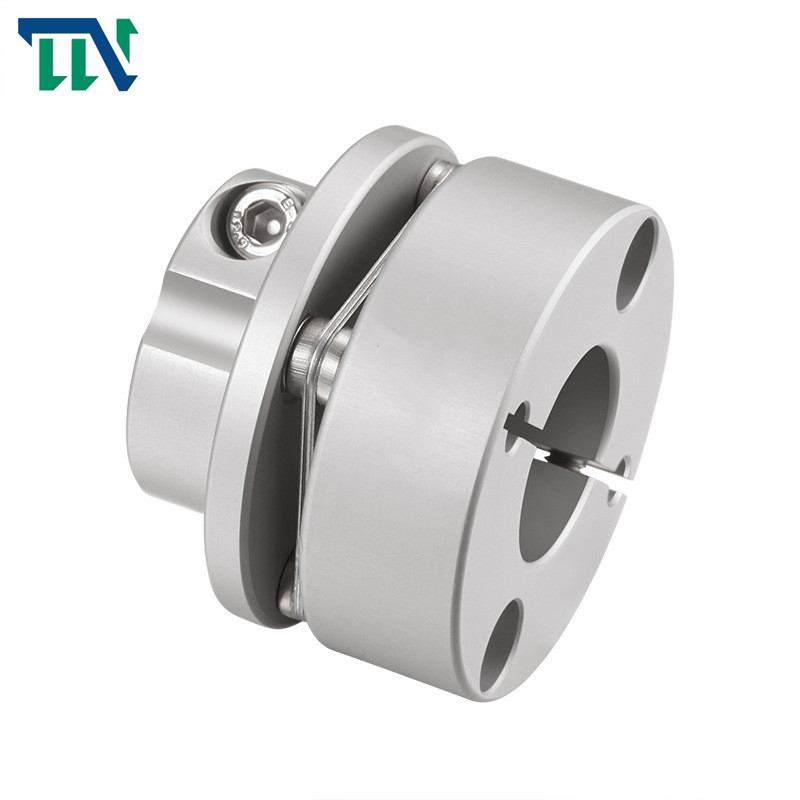

GSTSのアルミ合金のシングル・ステップの単一のダイヤフラム クランプ タイプ カップリング
製品の機能
潤滑および定期整備のない単一のダイヤフラムのエンコーダーの軸継手かばねの軸継手;連結の州は分解なしで検出することができる;さらに、装置の操作の間にダイヤフラム、高いねじり剛さ、ゼロ回転を点検するのに、ストロボ ライトが使用することができる;取付けが正確なら、カップリングは生命、無限長いの生命の間損なわれない;摩耗の部品無し、しかしいろいろな種類の粗い働く条件で使用されて;オフセットの間違いが定義された範囲の内にあれば、カップリングは装置と同じ生命を過す;極度のトルクの安全な操作の設計は、ピーク トルク評価されるトルクの2回である。
装置が取付けられている場合2つのシャフト間の偏差が余りに大きければダイヤフラムのカップリングの強い剛性率のために、ダイヤフラムのカップリングはシャフトに関して推圧の大きい軸圧力を作り出すことは無益である。従ってダイヤフラムのグループを作るために、それは高速機会のダイヤフラムのカップリングの適用のために非常に重要、特に、持っているある特定の導き、位置の能力をである。
ダイヤフラムのカップリングは高温、高速のshafting伝達のために適して、水ポンプ（特に強力、化学ポンプ）のような腐食性の中型の働く条件は、後でshafting高速伝達に加えられる動的バランスを通して、ファン、圧縮機、油圧機械類、石油の機械類、印刷機械類、織物の機械類、化学機械類、鉱山機械、冶金の機械類、航空（ヘリコプター）、海軍高速送電システム、蒸気タービン、ピストン力の機械輸送システム、クローラー車および発電機高速、強力な機械輸送システムを、なった共通に置く。
ギヤ カップリングと比較されて、ダイヤフラムのカップリングに滑っている親類がないし潤滑、シーリング、騒音を必要としないし、基本的に維持を必要としないし、製造し易くでそして部分的にギヤ カップリングを取り替えることができる。ダイヤフラムのカップリングはずっと世界の先進国で広く利用されている。私の国では、機械類の業界標準は新しい業界標準に作り出され、修正された:トルク間のJB/T 9147-1999の（ZB/T J19022-90を取り替える）カップリング関係。
プロダクト変数
| モデル変数 | 共通の腔線径・山径d1 | 共通の腔線径・山径d2 | D | ΦN | L | LF1 | LF | S | M | ねじトルクをきつく締めること （N.M） |
||
| 最も小さい | 最高 | 最も小さい | 最高 | |||||||||
| GSTS-34x29.9 | 5 | 12 | 5 | 15 | 34 | 21.6 | 29.9 | 12.15 | 14.25 | 3.5 | M3 | 1.5 |
| GSTS-39x34.5 | 6 | 15 | 6 | 19 | 39 | 25 | 34.5 | 15.15 | 14.9 | 4.5 | M4 | 2.5 |
| GSTS-44x34.5 | 6 | 18 | 6 | 22 | 44 | 29.6 | 34.5 | 15.15 | 14.9 | 4.5 | M4 | 2.5 |
| GSTS-56x45.1 | 8 | 24 | 8 | 32 | 56 | 38 | 45.1 | 19.90 | 19.75 | 5.5 | M5 | 7 |
| GSTS-68x53.6 | 10 | 30 | 10 | 38 | 68 | 46 | 53.6 | 24 | 23.35 | 6.3 | M6 | 12 |
| GSTS-82x68.1 | 16 | 38 | 16 | 45 | 82 | 56 | 68.1 | 30.15 | 30 | 8 | M8 | 20 |
| モデル変数 | 評価されるトルク （N.M）* |
正当な突飛性 （mm） * |
正当な偏角 （°） * |
正当な軸偏差 （mm） * |
最高速度 rpm |
静的なねじり剛さ （N.M/rad） |
慣性モーメント （Kg.M2） |
シャフトの袖の材料 | 榴散弾の材料 | 表面処理 | 重量 （g） |
| GSTS-34x29.9 | 3 | 0.02 | 1 | ±0.20 | 10000 | 2000年 | 6.01x10-5 | 高力アルミ合金 | S U S 3 0 4ばねの鋼鉄 | 陽極酸化の処置 | 38 |
| GSTS-39x34.5 | 6 | 0.02 | 1 | ±0.25 | 10000 | 4500 | 1.49x10-5 | 69 | |||
| GSTS-44x34.5 | 9 | 0.02 | 1 | ±0.30 | 10000 | 5200 | 2.25x10-5 | 84 | |||
| GSTS-56x45.1 | 25 | 0.02 | 1 | ±0.40 | 10000 | 11000 | 7.23x10-5 | 184 | |||
| GSTS-68x53.6 | 60 | 0.02 | 1 | ±0.45 | 10000 | 19000 | 2.02x10-4 | 235 | |||
| GSTS-82x68.1 | 100 | 0.02 | 1 | ±0.55 | 10000 | 22000 | 5.95x10-4 | 598 |
