製品詳細
起源の場所: 中国
ブランド名: Tianniu
証明: ISO-9001
モデル番号: GBシリーズ
支払及び船積みの言葉
最小注文数量: 2 PCS
価格: Negotiable
パッケージの詳細: 飛行機での海の船積みによるカートン
受渡し時間: 5-7仕事日
支払条件: T/T、ウェスタン・ユニオン、MoneyGram、L/C、D/A、D/P
供給の能力: 1ヶ月あたりの10000
モデル: |

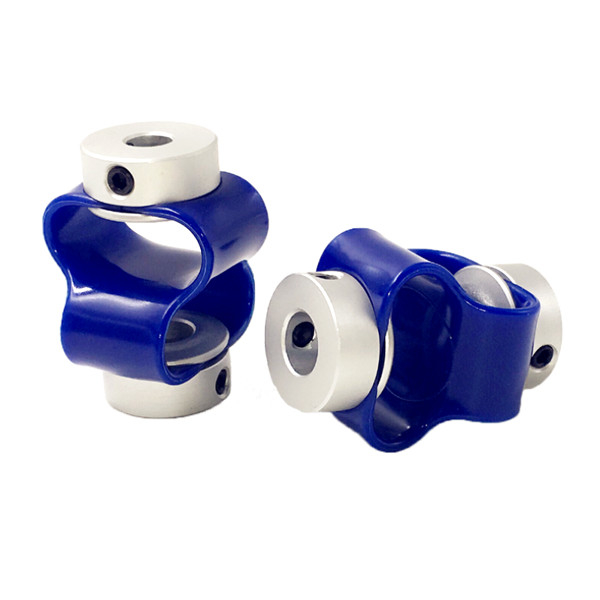

エンコーダー特定のGB 8の壷 |
材料: |
アルミ合金 |
構造: |
エンコーダー特定の8個の壷 |
穴サイズ: |
34-82mm |
保証: |
12か月 |
エラストマーのmateria: |
PA66 |
表面処理: |
陽極酸化の処置 |
モデル: |
エンコーダー特定のGB 8の壷 |
材料: |
アルミ合金 |
構造: |
エンコーダー特定の8個の壷 |
穴サイズ: |
34-82mm |
保証: |
12か月 |
エラストマーのmateria: |
PA66 |
表面処理: |
陽極酸化の処置 |
製品の機能
金属のダイヤフラムのカップリング:サーボ モーター、エンコーダー、惑星の減力剤、球ねじ、圧縮機、ミキサー、製紙の機械類、ロボットおよび他の機械設備のために適した。プラム花のカップリング:エンコーダー、サーボ・システム、モーター紡錘ドライブ、包装機械、工作機械ドライブ、ポンプおよび他の機械類のために適した。ふいごのカップリング:エンコーダー、CNCの工作機械、位置方式、球ねじのために適した、版およびプラネタリ・ギアの減力剤を指示する。ばねのカップリング:回転式エンコーダー、ステップ・モータ、ねじ棒、等の平行カップリングのために適した:ステップ・モータ、エンコーダー、ねじ棒、等の十字のスライダーのカップリングの関係のために適した:回転速度計、エンコーダー、ねじ棒、工作機械および他の機械類のために適した。普遍的なカップリング、堅いカップリング。
>エンコーダーのために設計されている
容易ではない>Goodの柔軟性、壊れること
>Theのエラストマーはポリウレタン、抵抗力があるおよび酸化から油をさすために成っている
プロダクト変数
| モデル変数 | 共通の腔線径・山径d1、d2 | ΦD | L | LP | S | F | M | ねじトルクをきつく締めること （N.M） |
| GB-15X24 | 3,4,5,6,6.35、7,8 | 15 | 24 | 20 | 1.8 | 2.5 | M3 | 0.7 |
| GB15x32 | 3,4,5,6,6.35、7,8 | 15 | 32 | 20 | 1.8 | 2.5 | M3 | 0.7 |
| GB18x28 | 4,5,6,6.35、7,8,9,10 | 18 | 28 | 25 | 1.8 | 3.1 | M4 | 1.7 |
| GB18x38 | 4,5,6,6.35、7,8,9,10 | 18 | 38 | 25 | 1.8 | 3.1 | M4 | 1.7 |
| モデル変数 | 評価されるトルク （N.M）* |
正当な突飛性 （mm） * |
正当な偏角 （°） * |
正当な軸偏差 （mm） * |
最高速度 rpm |
静的なねじり剛さ （N.M/rad） |
慣性モーメント （Kg.M2） |
シャフトの袖の材料 | 榴散弾の材料 | 表面処理 | 重量 （g） |
| GB-15X24 | 0.5 | 1 | 2 | + 2-5 | 8000 | 15 | 4.5x10-4 | 高力アルミ合金 | PU |
陽極酸化の処置 |
8 |
| GB-15X32 | 0.5 | 1 | 2 | + 2-5 | 8000 | 15 | 4.5x10-4 | 8 | |||
| GB-18X28 | 0.8 | 1 | 3 | + 2-5 | 6000 | 20 | 5.6x10-4 | 13 | |||
| GB-18X38 | 0.8 | 1 | 3 | + 2-5 | 6000 | 20 | 5.6x10-4 | 13 |
